GN2 N
Cod. 35441226 - 01/2012 (Rev. 00)
E F
G
H
I
L
M
NO
P
Q
D
B
A
B
A
B
A
A
B
B
A
B
A
A
A
A

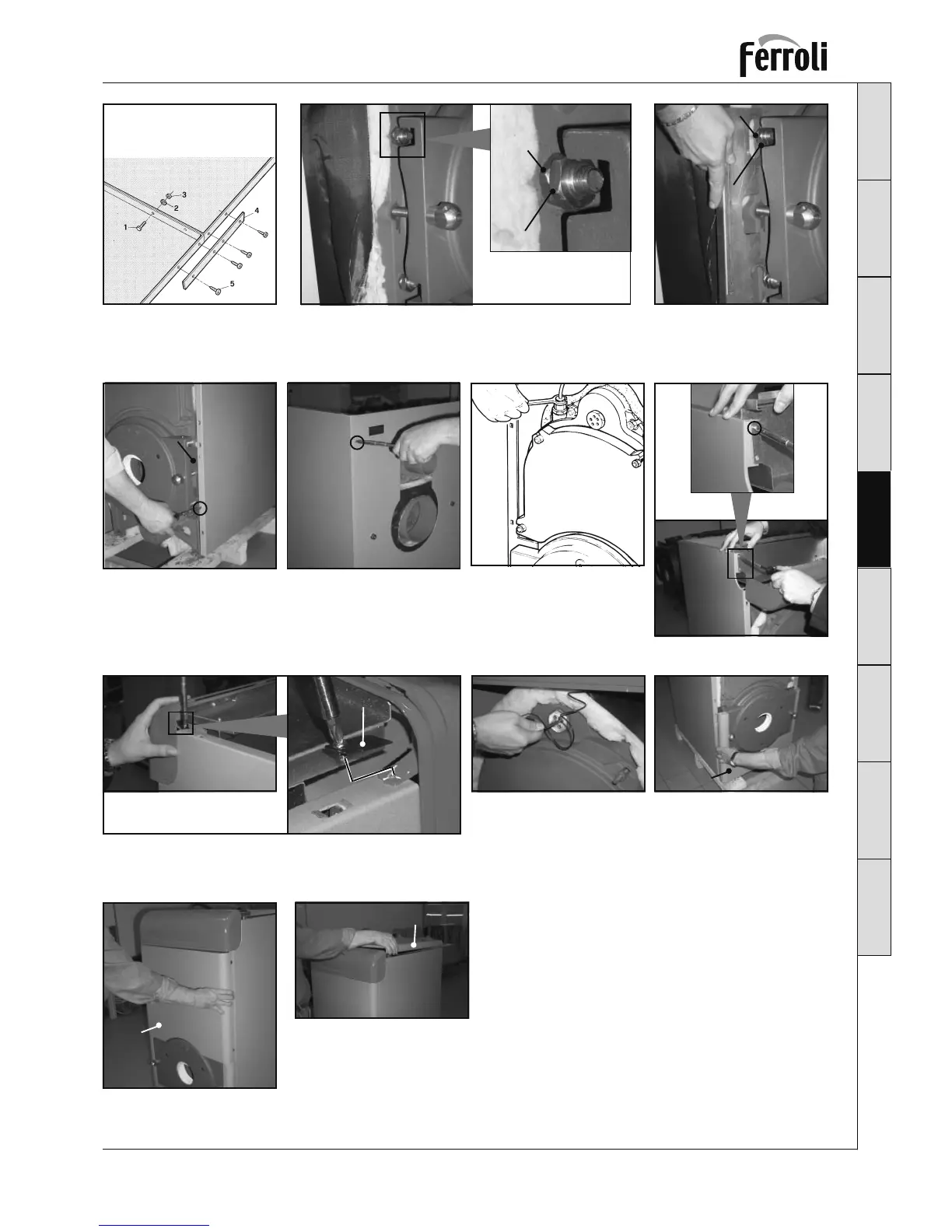

D Unir entre sí los paneles mediante los tornillos 1, las arandelas 2 y las tuercas 3,
reforzando su parte inferior con las hojas 4, fijadas con los tornillos 5.
E Aflojar las tuercas «A»
F Poner la brida de fijación de los flancos «A» entre las tuercas «A» y «B».
G Fijar el flanco en la brida «A» mediante los tornillos «B» (Vista lado derecho) Repetir las opera-
ciones del punto G también para el flanco izquierdo.
H Fijar los flancos en la pared trasera «A» mediante los tornillos «B».
I Desenrollar el capilar del hidrómetro y atornillar su racor en la correspondiente vaina en la parte
delantera del cuerpo caldera.
L Fijar la caja de protección del cableado «A» mediante los tornillos «B» en los bordes laterales.
M Fijar el cuadro de mandos en los flancos mediante las lengüetas
«A». Interponer entre la cabeza del tornillo y la lengüeta, la
correspondiente pinza de refuerzo “B”.
N Introducir los 3 bulbos (Termostato de seguridad, ter mo sta to
caldera y termohidrómetro).
O Montar el panel delantero inferior «A».
P Montare el panel superior «A».
Q Montar la/las tapa (s) «A» según la longitud de la caldera (véase tabla 1 secuencia C).
