38
GN2 N
Cod. 35441226 - 01/2012 (Rev. 00)
E F
G
H
I
L
M
NO
P
Q
D
B
A
B
A
B
A
A
B
B
A
B
A
A
A
A

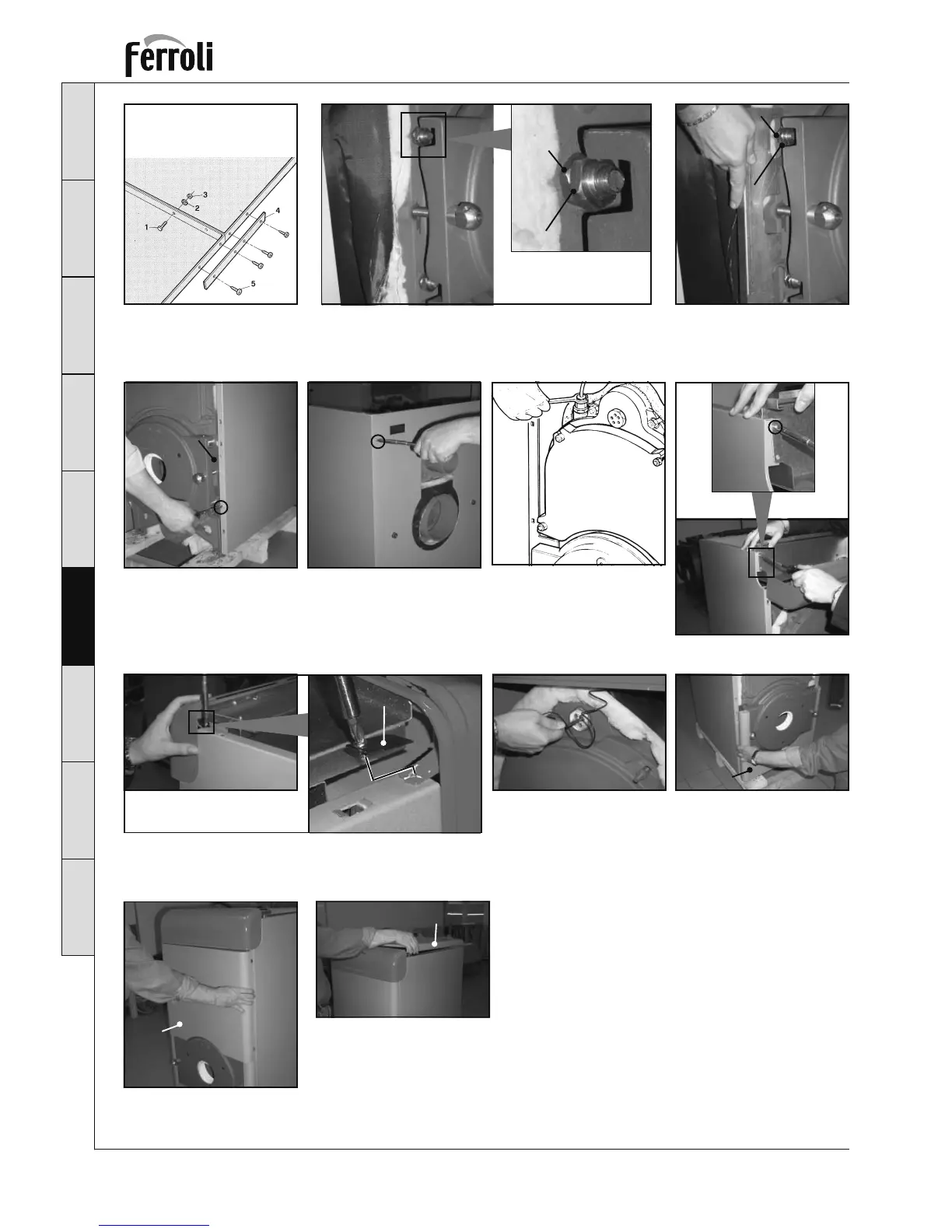

D Ligar os painéis entre si, com os parafusos 1, as anilhas 2 e as porcas 3, reforçando
a sua parte inferior com as lâminas 4 fixadas com os parafusos 5.
E Aliviar as porcas “A”
F Introduzir a chapa de fixação das laterais “A” entre as porcas “A” e “B”.
G Fixar a lateral na chapa “A” e fixá-la com os parafusos “B” (Vista do lado direito). Repetir as
operações do ponto G também para a lateral Esquerda.
H Fixar as laterais à parede traseira “A” com os parafusos “B”.
I Desenrolar o capilar do hidrómetro e apertar a sua rosca na respectiva bainha na parte dianteira
do corpo da caldeira.
L Fixar a caixa de protecção dos fios “A” com os parafusos “B” nos painéis laterais.
M Fixar o painel de comandos às laterais com as respectivas pa-
tilhas “A”. Intercalar entre a cabeça do parafuso e a patilha, a
respectiva mola de reforço “B”.
N Introduzir os 3 bolbos (Termóstato de segurança, termóstato
da caldeira e termoidrómetro).
O Montar o painel dianteiro inferior “A”.
P Montar o painel superior “A”.
Q Montar a tampa ou as tampas “A” de acordo com o comprimento da caldeira (consultar a
tabela 1 sequência C).
