GN2 N
Cod. 35441226 - 01/2012 (Rev. 00)
E F
G
H
I
L
M
NO
P
Q
D
B
A
B
A
B
A
A
B
B
A
B
A
A
A
A

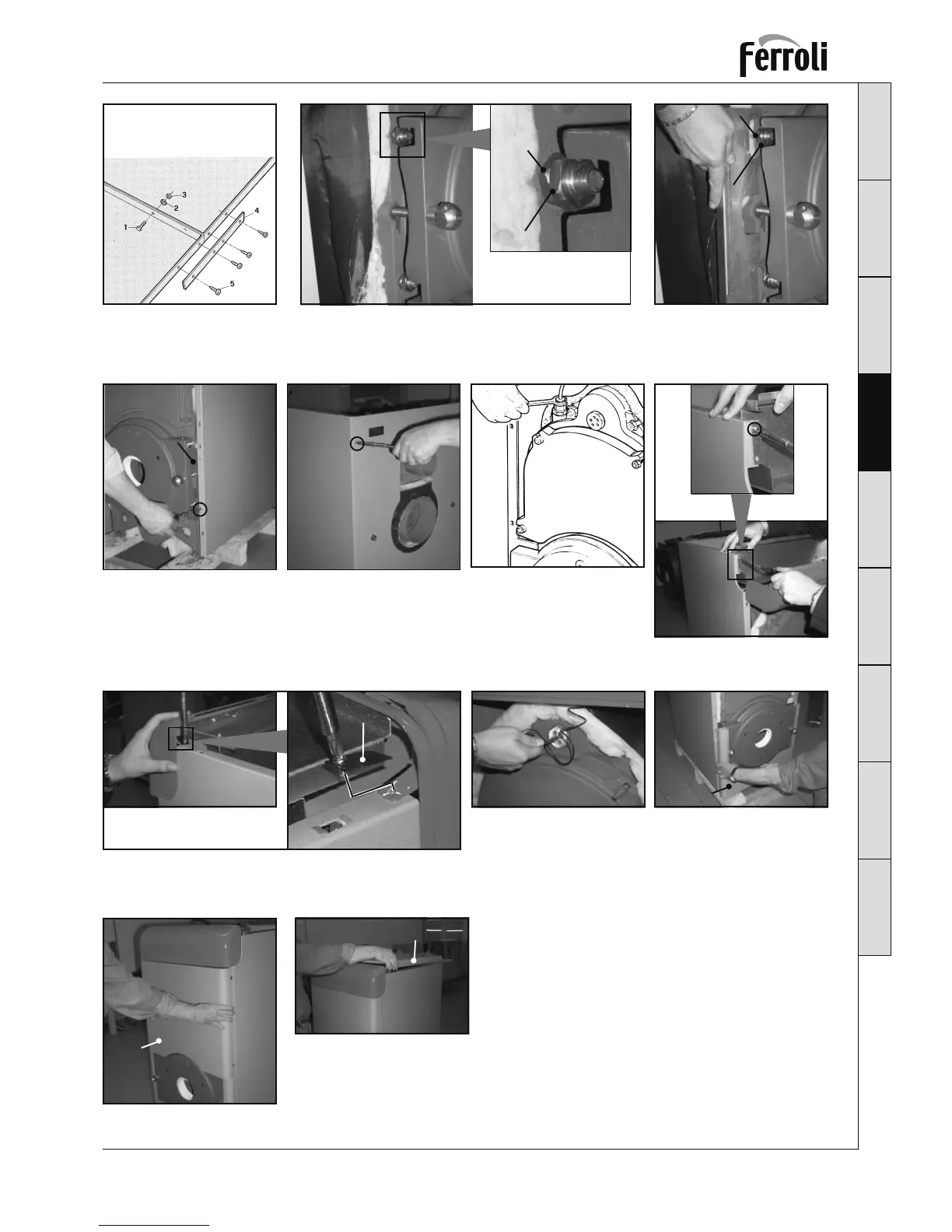

D Die Verkleidungen mit den Schrauben 1, den Unterlegscheiben 2 und den Muttern 3 miteinander verbin-
den, am unteren Teil mit den Plättchen 4 verstärken, die mit den Schrauben 5 befestigt werden.
E Die Muttern „A“ lockern
F Den Befestigungsbügel der Seitenteile „A“ zwischen die Muttern „A“ und „B“ stecken.
G Das Seitenteil am Bügel „A“ anbringen und mit den Schrauben „B“ befestigen (Ansicht von der
rechten Seite). Dieselben Vorgänge wie unter Punkt G beschrieben auch für das linke Seitenteil
wiederholen.
H Die Seitenteile mit den Schrauben „B“ an der Rückwand „A“ befestigen.
I Den Kapillarschlauch des Hydrometers aufwickeln und sein Anschlussstück an der dafür vorge-
sehenen Hülse an der Vorderseite des Kesselkörpers einschrauben.
L Den Kabelschutzkasten „A“ mit den Schrauben „B“ an den Seitenteilen befestigen.
M Die Bedienblende mit den Laschen „A“ an den Seitenteilen
befestigen. Zwischen den Schraubenkopf und die Lasche die
Verstärkungsfeder “B” einsetzen.
N Die 3 Thermometerkugeln (Sicherheitsthermostat, Kessel-
thermostat und Thermohydrometer).
O Die vordere untere Verkleidung „A“ montieren.
P Die obere Verkleidung „A“ montieren.
Q Die Abdeckung bzw. - je nach Länge des Kessels - die Abdeckungen „A“ montieren (siehe
Tabelle 1 Sequenz C).
