5.5 Esquemas eléctricos

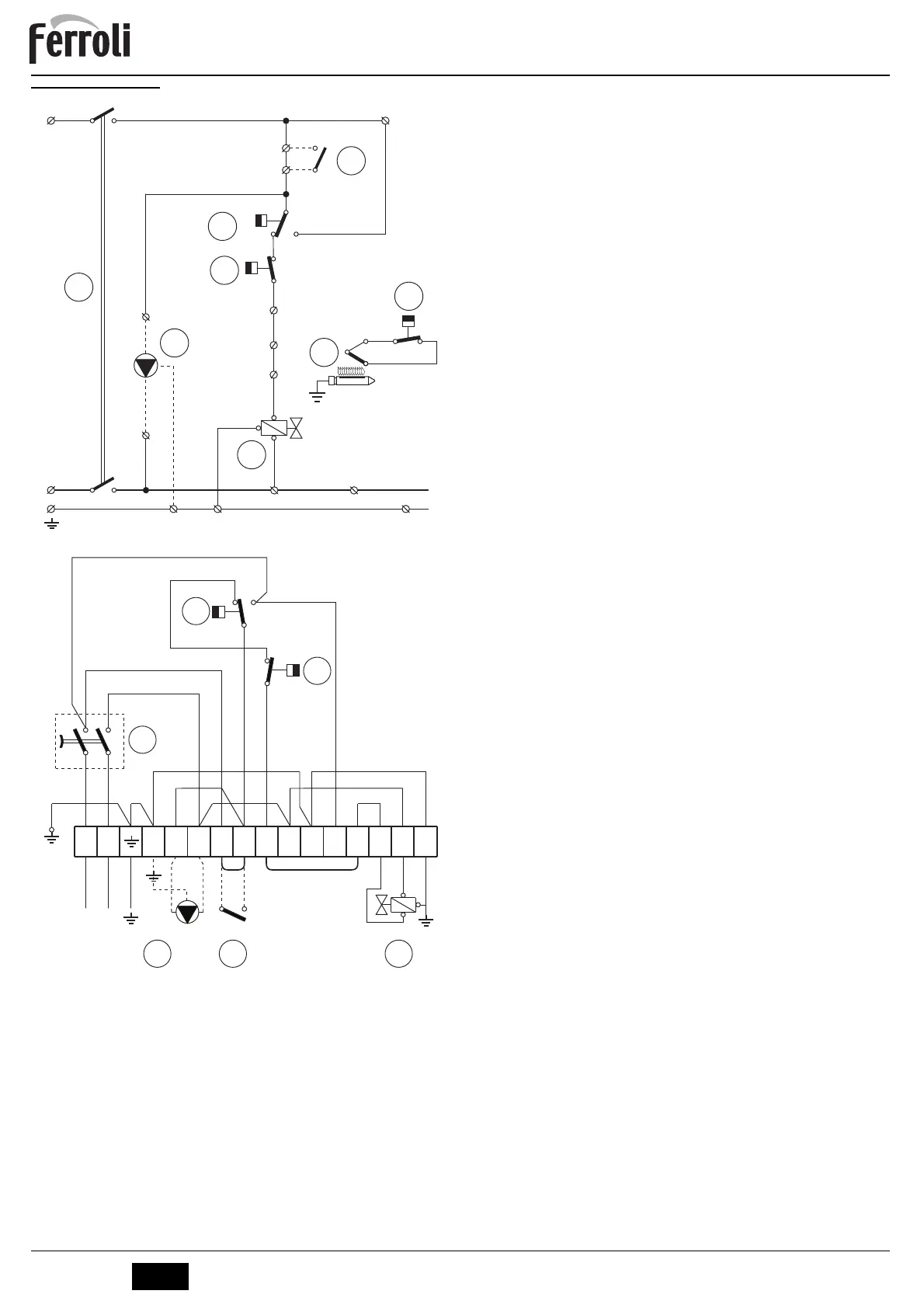

fig. 16 - Esquema eléctrico general
fig. 17 - Esquema eléctrico de conexión
B
ANTES DE CONECTAR EL TERMOSTATO
DE AMBIENTE, QUITE EL PUENTE ENTRE
LOS BORNES 7 Y 8.
16 Ventilador
23 Termopar
32 Circulador calefacción (no suministrado)
44 Válvula del gas
49 Termostato de seguridad
63 Termostato de regulación caldera
72 Termostato de ambiente (no suministrado)
98 Interruptor
126 Termostato de humos
L
12
230V
50Hz ~
N
34
5
6
4
16
15
10
11
9
13
14
C
2
1
2
C
7
8
12
44
98
63
126
32
72
49
C
2
23
L
N
C
1
1
2
3
4
L N 4 5 6 7 8 9 10 11 12 13 14 15
C
2
2
16
63
126
98
32 72 44
230V
50Hz
~
