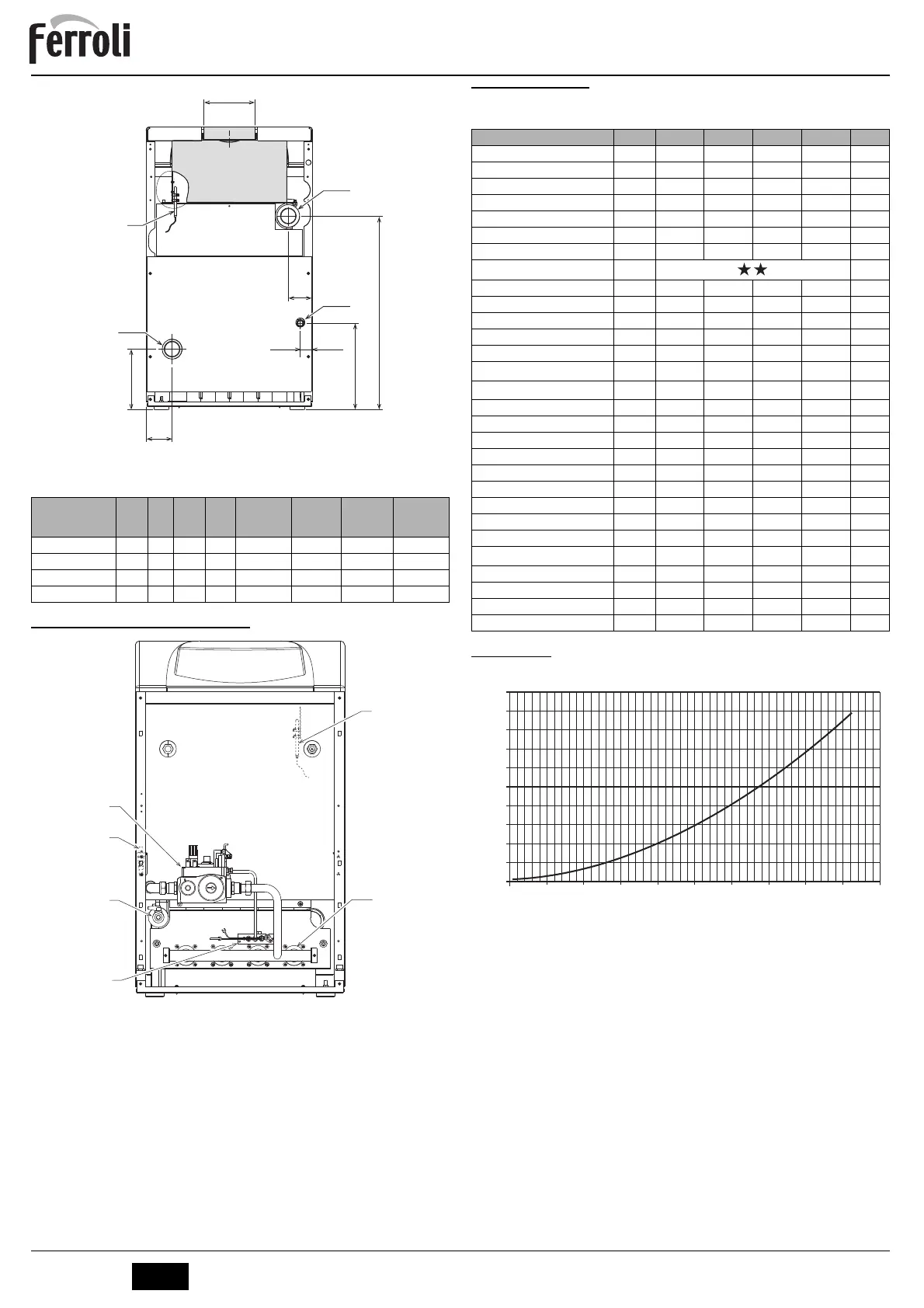

5.2 Vista generale e componenti principali
fig. 14 - Vista generale
22 Bruciatore principale
44 Valvola gas
126 Termostato fumi
156 Accenditore piezoelettrico
273 Gruppo bruciatore pilota
275 Rubinetto di scarico impianto di riscaldamento
5.3 Tabella dati tecnici
Tabella. 2 - Dati tecnici
5.4 Diagramma
Perdita di carico
fig. 15 - Diagramma perdite di carico
A m
3
/H
B m. colonna d’acqua
Tipo e modello A D E F
a1
Mandata
a2
Ritorno
a4
Camino
a5
Ingresso
gas
23 T
400 70 109 112 1” 1/2 1” 1/2 130 1/2”
32 T 500 70 116 119 1” 1/2 1” 1/2 130 1/2”
35 T 500 70 116 119 1” 1/2 1” 1/2 130 1/2”
45 T 500 80 73 76 1” 1/2 1” 1/2 150 1/2”
582
260
182
E
37
F
a1
a
5
a 2
a4
126
44
275
126
273
22
156
Modelli 23 T 32 T 35 T 45 T
Numero elementi kW 3 4 4 5
Portata termica max. kW 25.3 34.9 38.8 49.5 Qn
Portata termica mín. kW 10.1 14.9 14.9 19.7 Qn
Potenza termica max riscaldamento kW 23.0 32.0 35.0 45.0 Pn
Potenza termica min riscaldamento kW 8.8 13.0 13.0 17.2 Pn
Rendimento Pmax (80-60°C) % 90.9 91.7 90.9 90.9
Rendimento 30% % 91.3 91.3 91.5 91.6
Classe efficienza Direttiva 92/42 CE
Classe di emissione NOx 2 2 2 2 NOx
Ugelli bruciatore G20 n°x Ø 2x2.80 3x2.80 3x2.90 4x2.80
Presione gas alimentazione G20 mbar 20 20 20 20
Presione gas max al bruciatore G20 mbar 15 13 12 15
Presione gas min al bruciatore G20 mbar 2.5 2.5 2.0 2.5
Portata gas max G20
m
3
/h
2.68 3.69 4.11 5.24
Portata gas min G20
m
3
/h
1.07 1.58 1.58 2.08
Ugelli bruciatore G31 n°x Ø 2x1.75 3x1.75 3x1.85 4x1.75
Presione gas alimentazione G31 mbar 37 37 37 37
Presione gas max al bruciatore G31 mbar 35 31 30 35
Presione gas min al bruciatore G31 mbar 6 6 5 6
Portata gas max G31 kg/h 1.98 2.74 3.04 3.88
Portata gas min G31 kg/h 0.79 1.17 1.17 1.55
Presione max esercizio riscaldamento bar 6 6 6 6 PMS
Presione min esercizio riscaldamento bar 0.1 0.1 0.1 0.1
Temperatura max di riscaldamento °C 95 95 95 95 tmax
Contenuto acqua riscaldamento l 9.1 11.6 11.6 14.1 H
2
O
Grado protezione IP X0D X0D X0D X0D
Tensione di alimentazione V/Hz 230/50 230/50 230/50 230/50
Potenza elettrica assorbita W 5 5 5 5 W
Peso a vuoto kg 106 136 136 164
3,5 5,554,54
0,45
0,3
0,15
0
0,6
0,9
0,75
30,5 2,521 1,5
1,05
1,2
1,35
1,5
A
B
