Ferroli PEGASUS 23 T User Manual

PEGASUS 23 T - 32 T - 35 T - 45 T
41
FR
cod. 3541E581 - Rev. 03 - 10/2019

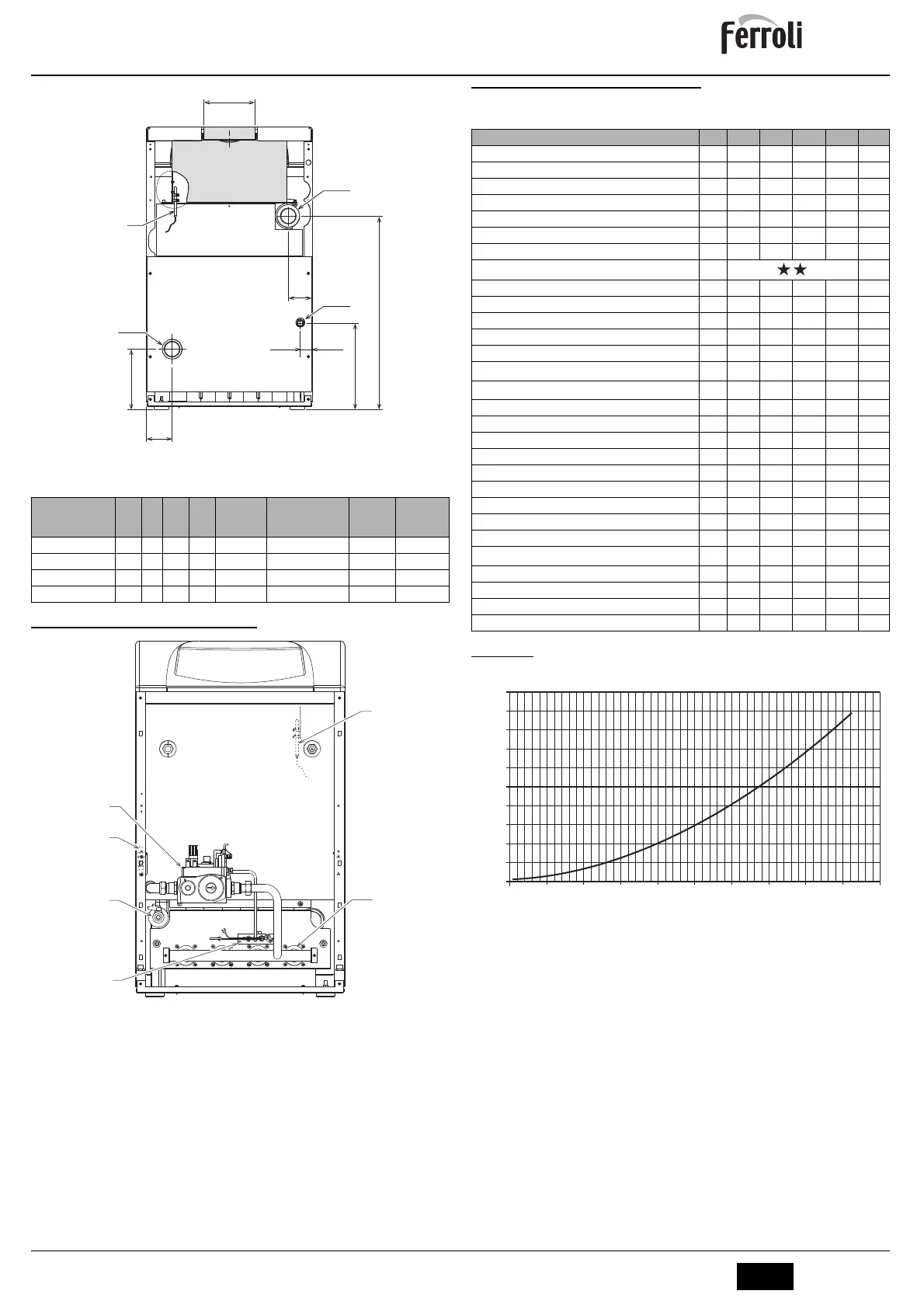

fig. 13 - Vue d'arrière
Tableau 1
5.2 Vue générale et composants principaux
fig. 14 - Vue générale
22 Brûleur principal
44 Vanne à gaz
126 Thermostat fumées
156 Allumeur piézo-électrique
273 Groupe brûleur pilote
275 Robinet de vidange circuit chauffage
5.3 Tableau des caractéristiques techniques
Tableau 2- Caractéristiques techniques
5.4 Schéma
Perte de charge
fig. 15 - Diagramme pertes de charge
A m
3
/h
B m. colonne d'eau
Type et modèle A D E F
a1
Départ
a2
Retour
a4
Cheminée
a5
Entrée
gaz
23 T
400 70 109 112 1” 1/2 1” 1/2 130 1/2”
32 T 500 70 116 119 1” 1/2 1” 1/2 130 1/2”
35 T 500 70 116 119 1” 1/2 1” 1/2 130 1/2”
45 T 500 80 73 76 1” 1/2 1” 1/2 150 1/2”
582
260
182
E
37
F
a1
a
5
a 2
a4
126
44
275
126
273
22
156
Modèles 23 T 32 T 35 T 45 T
Nombre d'éléments kW3445
Puissance thermique max. kW 25.3 34.9 38.8 49.5 Qn
Puissance thermique min. kW 10.1 14.9 14.9 19.7 Qn
Puissance thermique maxi chauffage kW 23.0 32.0 35.0 45.0 Pn
Puissance thermique mini chauffage kW 8.8 13.0 13.0 17.2 Pn
Rendement Pmaxi (80-60 °C) % 90.9 91.7 90.9 90.9
Rendement 30 % % 91.3 91.3 91.5 91.6
Classe de rendement selon la directive européenne 92/42 CE
Classe d'émission NOx 2222NOx
Gicleurs brûleur G20 n°x Ø 2x2.80 3x2.80 3x2.90 4x2.80
Pression gaz d'alimentation G20 mbar 20 20 20 20
Pression gaz maxi au brûleur G20 mbar 15 13 12 15
Pression gaz mini au brûleur G20 mbar 2.5 2.5 2.0 2.5
Débit gaz maxi G20
m
3
/h
2.68 3.69 4.11 5.24
Débit gaz mini G20
m
3
/h
1.07 1.58 1.58 2.08
Gicleurs brûleur G31 n°x Ø 2x1.75 3x1.75 3x1.85 4x1.75
Pression gaz d'alimentation G31 mbar 37 37 37 37
Pression gaz maxi au brûleur G31 mbar 35 31 30 35
Pression gaz mini au brûleur G31 mbar6656
Débit gaz maxi G31 kg/h 1.98 2.74 3.04 3.88
Débit gaz mini G31 kg/h 0.79 1.17 1.17 1.55
Pression maxi utilisation chauffage bar 6666PMS
Pression mini utilisation chauffage bar 0.1 0.1 0.1 0.1
Température maxi de chauffage °C 95 95 95 95 tmax
Capacité eau circuit chauffage l 9.1 11.6 11.6 14.1
H
2
O
Indice de protection IP X0D X0D X0D X0D
Tension d'alimentation V/Hz 230/50 230/50 230/50 230/50
Puissance électrique consommée W 5555W
Poids à vide kg 106 136 136 164
3,5 5,554,54
0,45
0,3
0,15
0
0,6
0,9
0,75
30,5 2,521 1,5
1,05
1,2
1,35
1,5
A
B
