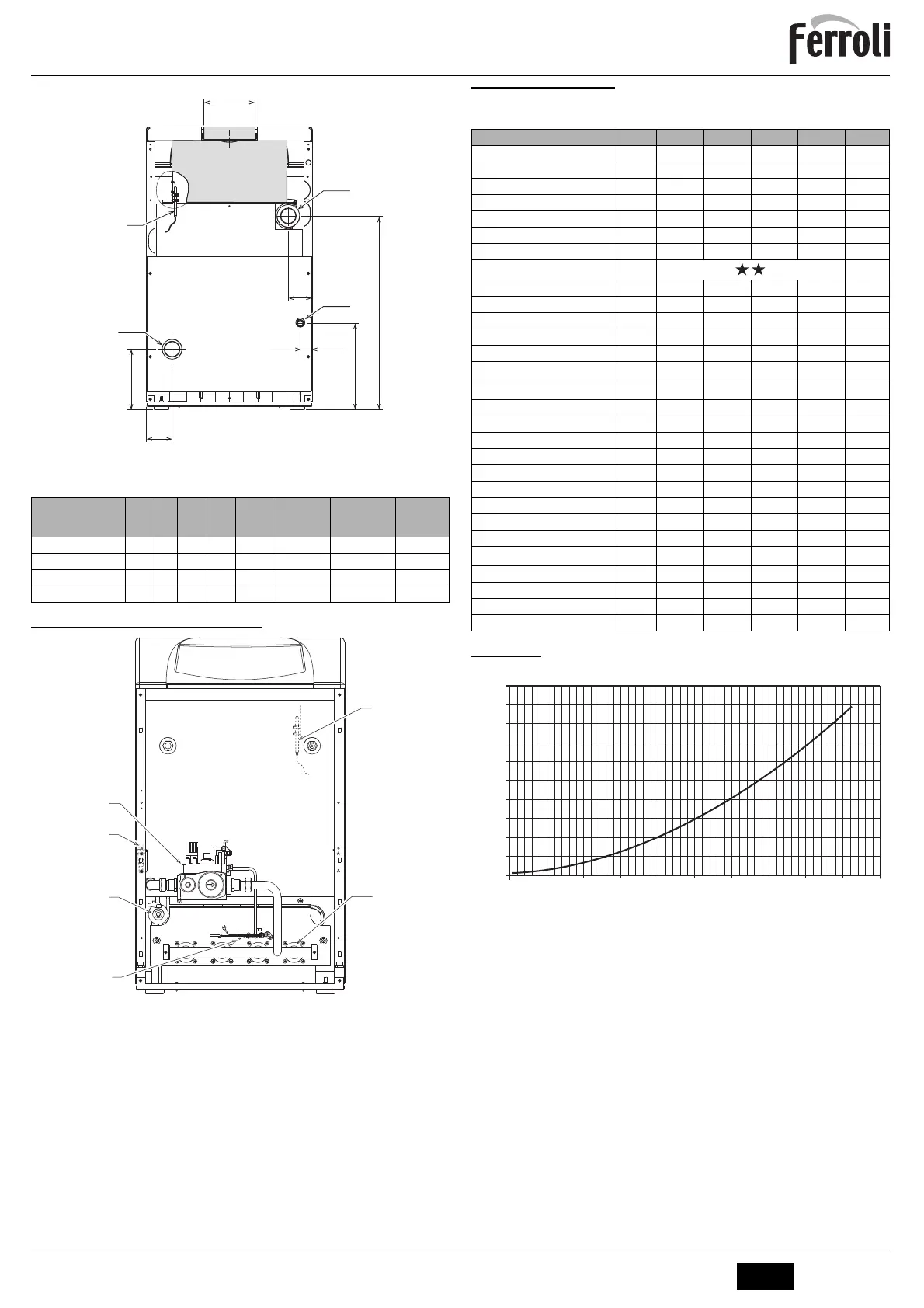

fig. 13 - Vista posterior
Tabla. 1
5.2 Vista general y componentes principales
fig. 14 - Vista general
22 Quemador principal
44 Válvula del gas
126 Termostato de humos
156 Encendedor piezoeléctrico
273 Grupo quemador piloto
275 Llave de descarga circuito calefacción
5.3 Tabla de datos técnicos
Tabla. 2- Datos técnicos
5.4 Diagrama
Pérdida de carga
fig. 15 - Diagrama de pérdida de carga
A m
3
/h
B m columna de agua
Tipo y modelo A D E F
a1
Ida
a2
Retorno
a4
Chimenea
a5
Entrada
gas
23 T
400 70 109 112 1½" 1½" 130 1/2"
32 T 500 70 116 119 1” 1/2 1” 1/2 130 1/2”
35 T 500 70 116 119 1½" 1½" 130 1/2"
45 T 500 80 73 76 1½" 1½" 150 1/2"
582
260
182
E
37
F
a1
a
5
a 2
a4
126
44
275
126
273
22
156
Modelos 23 T 32 T 35 T 45 T
Número elementos kW 3 4 4 5
Capacidad térmica máxima kW 25.3 34.9 38.8 49.5 Qn
Capacidad térmica mínima kW 10.1 14.9 14.9 19.7 Qn
Potencia térmica máxima calefacción kW 23.0 32.0 35.0 45.0 Pn
Potencia térmica mínima calefacción kW 8.8 13.0 13.0 17.2 Pn
Rendimiento Pmáx. (80/60 °C) % 90.9 91.7 90.9 90.9
Rendimiento 30 % % 91.3 91.3 91.5 91.6
Clase de eficiencia Directiva 92/42 CE
Clase de emisión NOx 2 2 2 2 NOx
Inyectores quemador G20 n°x Ø 2x2.80 3x2.80 3x2.90 4x2.80
Presión de alimentación G20 mbar 20 20 20 20
Presión máxima quemador G20 mbar 15 13 12 15
Presión mínima quemador G20 mbar 2.5 2.5 2.0 2.5
Caudal máximo G20
m
3
/h
2.68 3.69 4.11 5.24
Caudal mínimo G20
m
3
/h
1.07 1.58 1.58 2.08
Inyectores quemador G31 n°x Ø 2x1.75 3x1.75 3x1.85 4x1.75
Presión de alimentación G31 mbar 37 37 37 37
Presión máxima quemador G31 mbar 35 31 30 35
Presión mínima quemador G31 mbar 6 6 5 6
Caudal máximo G31 kg/h 1.98 2.74 3.04 3.88
Caudal mínimo G31 kg/h 0.79 1.17 1.17 1.55
Presión máxima en calefacción bar 6 6 6 6 PMS
Presión mínima en calefacción bar 0.1 0.1 0.1 0.1
Temperatura máxima agua calefacción °C 95 95 95 95 tmax
Contenido agua de calefacción l 9.1 11.6 11.6 14.1
H
2
O
Grado de protección IP X0D X0D X0D X0D
Tensión de alimentación V/Hz 230/50 230/50 230/50 230/50
Potencia eléctrica absorbida W 5 5 5 5 W
Peso en vacío kg 106 136 136 164
3,5 5,554,54
0,45
0,3
0,15
0
0,6
0,9
0,75
30,5 2,521 1,5
1,05
1,2
1,35
1,5
A
B
