PEGASUS 23 T - 32 T - 35 T - 45 T
23
TR
cod. 3541E581 - Rev. 03 - 10/2019
Kombinin ve bacanın temizlenmesi
Kombiyi doğru şekilde temizlemek için (bkz. şek. 8) yapılması gerekenler:
•Gazı cihazın giriş kısmından kapatın ve elektrik beslemesini kesin
• Kombinin ön panelini çıkarın (şek. 7).
• Muhafaza kapağı yukarı kaldırın.
•Geri-akış önleme cihazını örten yalıtım malzemesini 5 çıkarın.
• Duman odasının örtü plakasını çıkarın.
• Brülör grubunu sökün (bkz. müteakip paragraf).
• Bir baca fırçası yardımıyla yukarıdan aşağıya doğru temizleyin. Aynı işlem aşağıdan
yukarıya doğru da uygulanabilir.
• Eleman ile kombi gövdesinin dökme demir elemanı arasındaki yanma ürünü tahliye
kanallarını bir vakumlu temizleyici ile temizleyin.
• Önceden sökülen tüm aksamları dikkatlice geri takıp, gaz devresi ve yanma kanal-
larının sızdırmazlığını kontrol edin.
• Temizlik işlemleri esnasında duman odasının arka kısmına monte edilmiş olan du-
man termostatı haznesine zarar vermemeye dikkat ediniz.

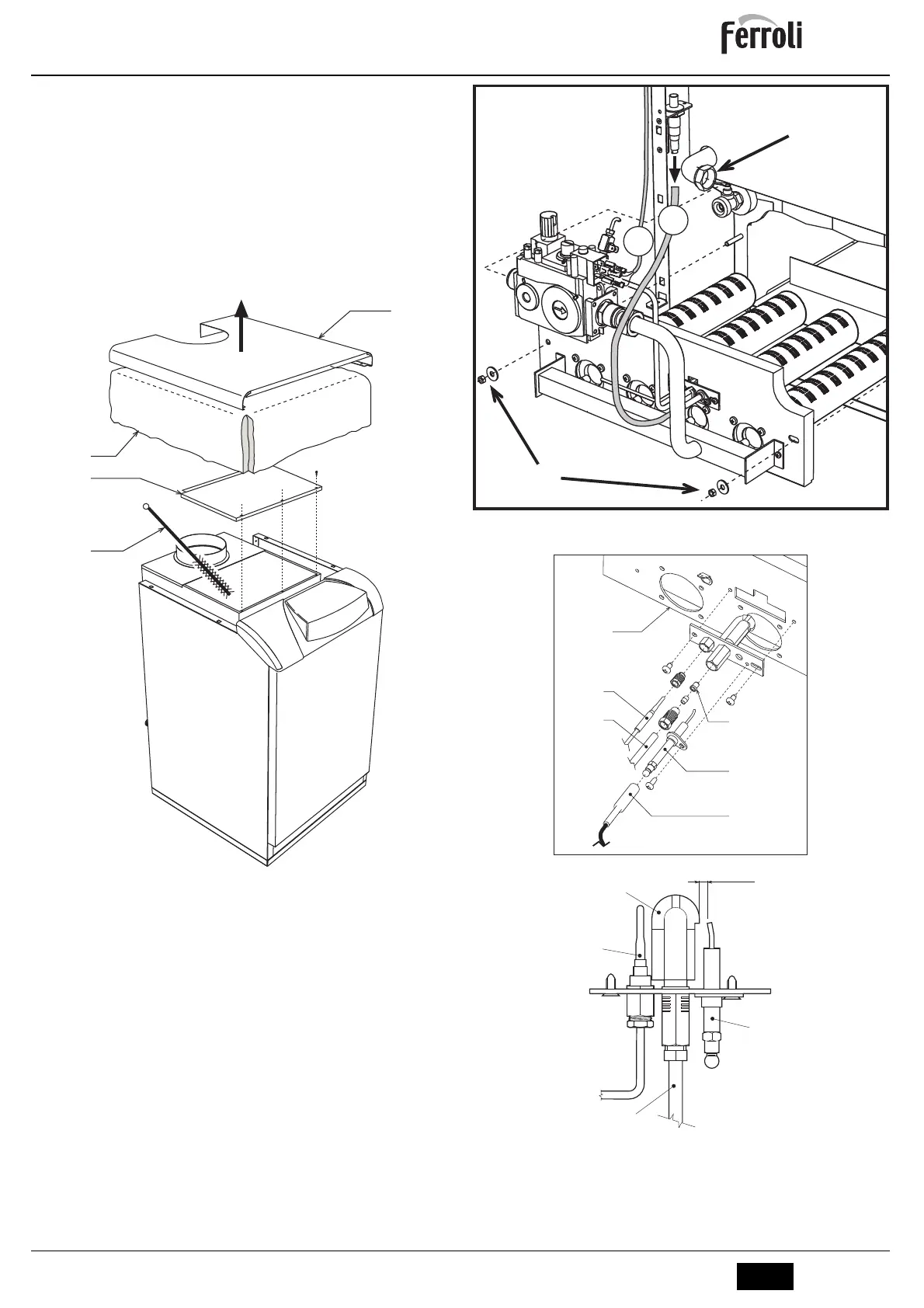

şek. 8 - Kombinin temizlenmesi
1 Muhafaza kapağı
2 Duman odası örtü plakası
3 Fırça
5 Yalıtım malzemesi
Brülör tertibatının sökülmesi ve temizlenmesi
Brülör grubunu çıkarmak için yapılması gerekenler:
1. Elektrik akımını kesin ve gazı kombi girişinden kapatın;
2. Gaz valfı
nın kablolarını “1” ve piezoelektrik ateşleyicinin kablosunu “2” ayırın.
3. Gaz valfı girişindeki gaz ikmal borusunu sabitleyen halkayı 3 sökün;
4. Yanma odası kapağını kombinin demir-döküm elemanlarına sabitleyen iki somunu
4 sökün.
5. Brülör tertibatını ve yanma odası kapağını çıkarın.
Bu aşamada, brülörler kontrol edilip temizlenebilirler. Brülörleri sadece metal olmayan bir
fırça ya da kompresli hava kullanarak temizleyiniz, asla kimyasal ürünler kullanmayınız.
şek. 9
Pilot brülör grubu
şek. 10 - Pilot brülör
1 Yanma odası kapağı
3 Pilot brülör
4 Ateşleme elektrodu
5 Isıl çift
6 Pilot uç
7 Yüksek gerilim kablosu
8 Gaz temin borusu
3
4
1
2
5
1
6
4
7
8
