5.5 Elektrik şemaları

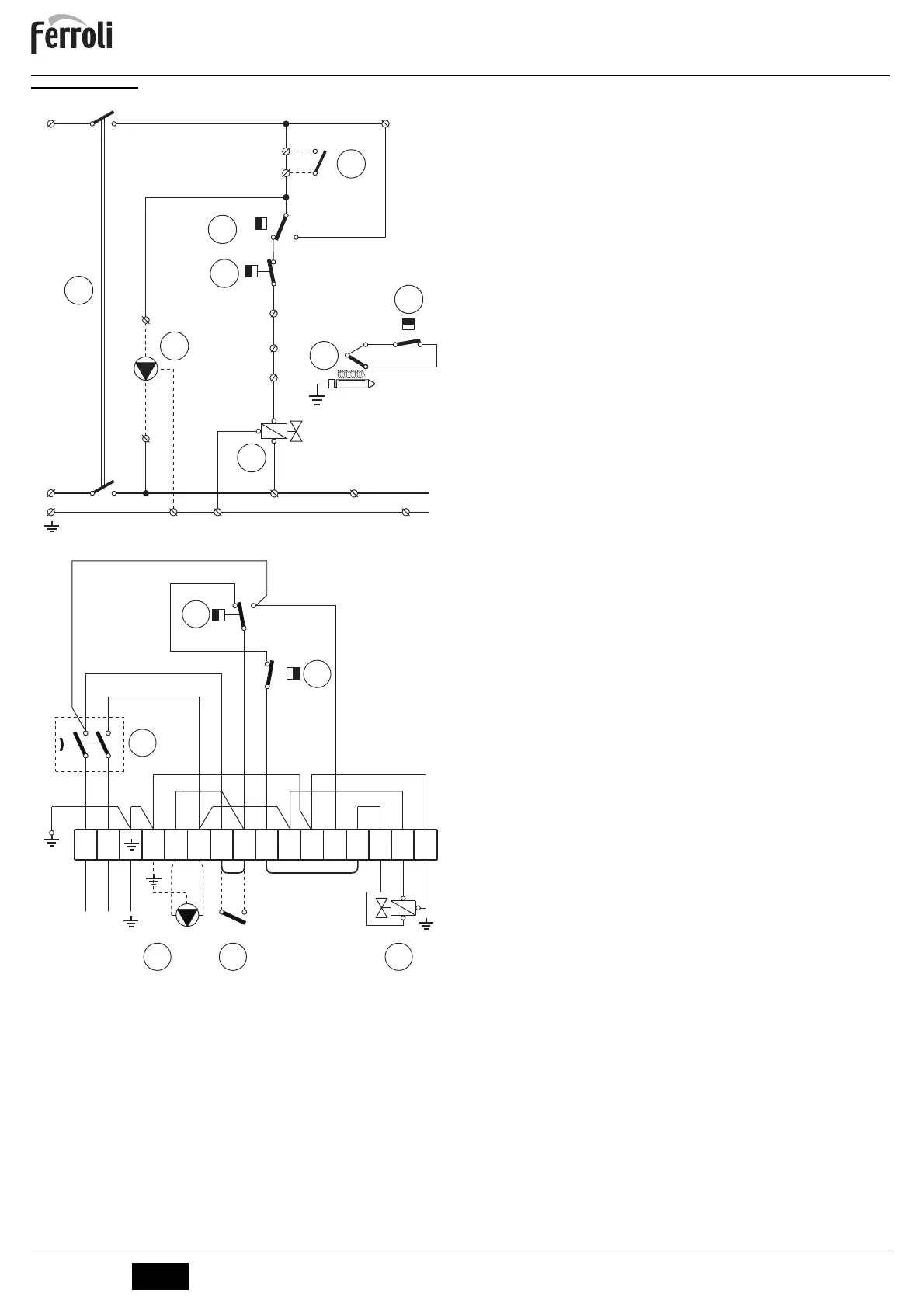

şek. 16 - Elektrik prensip şeması
şek. 17 - Elektrik bağlantı şeması
B
ORTAM TERMOSTATINI BAĞLAMADAN
ÖNCE TERMİNAL 7 ile 8 ARASINDAKİ KÖ-
PRÜYÜ ÇIKARIN.
16 Fan
23 Isıl çift
32 Isıtma sirkülatörü (ürünle birlikte verilmez)
44 Gaz valfı
49 Emniyet termostatı
63 Kombi ayarlama termostatı
72 Oda termostatı (cihazla birlikte verilmez)
98 Siviç
126 Duman termostatı
L
12
230V
50Hz ~
N
34
5
6
4
16
15
10
11
9
13
14
C
2
1
2
C
7
8
12
44
98
63
126
32
72
49
C
2
23
L
N
C
1
1
2
3
4
L N 4 5 6 7 8 9 10 11 12 13 14 15
C
2
2
16
63
126
98
32 72 44
230V
50Hz
~
