Ferroli PEGASUS 23 T User Manual

PEGASUS 23 T - 32 T - 35 T - 45 T
50
UK
cod. 3541E581 - Rev. 03 - 10/2019

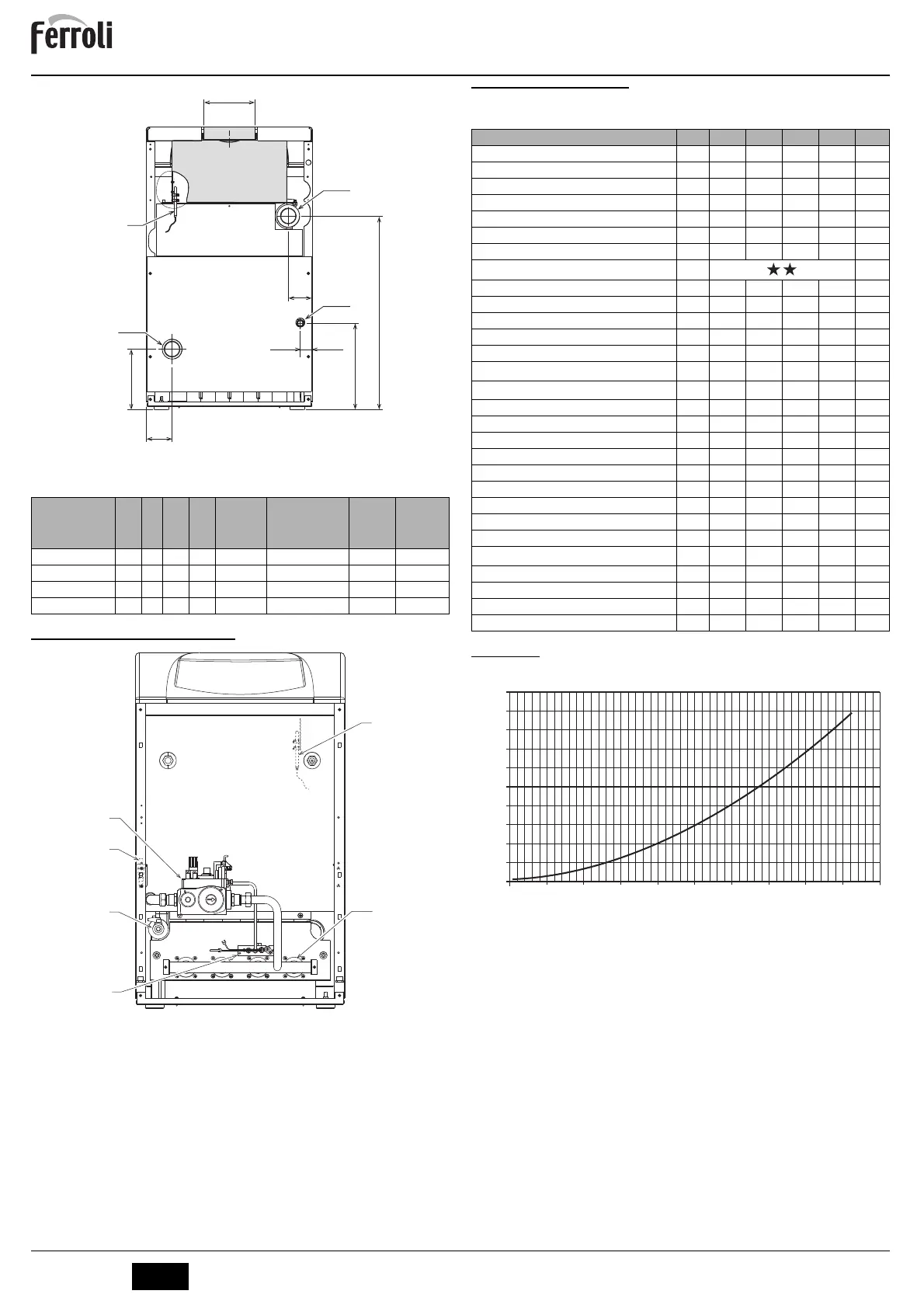

мал. 13 - Вигляд ззаду
Таблиця.1
5.2 Загальний вигляд і основні вузли
мал.14 - Загальний вигляд
22 Головний пальник
44 Газовий клапан
126 Термостат димових газів
156 П'єзоелектричний запальник
273 Пілотний пальник
275 Зливний кран системи опалення
5.3 Таблиця технічних даних
Таблиця.2- Технічні дані
5.4 Дiаграма
Втрата напору
мал. 15 - Дiаграма втрат напору
A м
3
/год
B м водяний стовб
Тип і модель A D E F
a1
Пряма
лiнiя
(подачі)
a2
Зворотна лiнiя
a4
Димар
a5
Точка
підведення
газу
23 T
400 70 109 112 1” 1/2 1” 1/2 130 1/2"
32 T 500 70 116 119 1” 1/2 1” 1/2 130 1/2”
35 T 500 70 116 119 1” 1/2 1” 1/2 130 1/2"
45 T 500 80 73 76 1” 1/2 1” 1/2 150 1/2"
582
260
182
E
37
F
a1
a
5
a 2
a4
126
44
275
126
273
22
156
Моделi 23 T 32 T 35 T 45 T
Кiлькiсть елементiв kW3445
Максимальна теплопродуктивність kW 25.3 34.9 38.8 49.5 Qn
Мінімальна теплопродуктивність kW 10.1 14.9 14.9 19.7 Qn
Максимальна теплова потужність системи опалення kW 23.0 32.0 35.0 45.0 Pn
Мінімальна теплова потужність системи опалення kW 8.8 13.0 13.0 17.2 Pn
Коефiцiєнт корисної дiї Pmax (80-60°C) % 90.9 91.7 90.9 90.9
ККД 30% % 91.3 91.3 91.5 91.6
Клас ефективності за директивою 92/42 CE
Клас викиду NOx 2 2 2 2 NOx
Форсунки пальника G20 n°x Ш 2x2.80 3x2.80 3x2.90 4x2.80
Тиск газу живлення G20 mbar 20 20 20 20
Макс. тиск газу G20 у пальнику mbar 15 13 12 15
Мін. тиск газу G20 у пальнику mbar 2.5 2.5 2.0 2.5
Макс. витрати газу
G20
m
3
/h
2.68 3.69 4.11 5.24
Мін. витрати газу G20
m
3
/h
1.07 1.58 1.58 2.08
Форсунки пальника G31 n°x Ш 2x1.75 3x1.75 3x1.85 4x1.75
Тиск газу живлення G31 mbar 37 37 37 37
Макс. тиск газу G31 у пальнику mbar 35 31 30 35
Мін. тиск газу G31 у пальнику mbar6656
Макс. витрати газу G31 kg/h 1.98 2.74 3.04 3.88
Мін. витрати газу G31 kg/h 0.79 1.17 1.17 1.55
Максимальний робочий тиск в контурi опалення bar6666PMS
Мiнiмальний робочий тиск в контурi опалення bar 0.1 0.1 0.1 0.1
Максимальна температура опалення °C 95 95 95 95 tmax
Вміст води для опалення l 9.1 11.6 11.6 14.1
H
2
O
Клас захисту IPX0DX0DX0DX0D
Напруга живлення V/Hz 230/50 230/50 230/50 230/50
Споживана електрична потужнiсть W5 5 5 5 W
Вага (порожній) kg 106 136 136 164
3,5 5,554,54
0,45
0,3
0,15
0
0,6
0,9
0,75
30,5 2,521 1,5
1,05
1,2
1,35
1,5
A
B
