Ferroli PEGASUS 23 T User Manual

PEGASUS 23 T - 32 T - 35 T - 45 T
6
IT
cod. 3541E581 - Rev. 03 - 10/2019
Pulizia della caldaia e del camino
Per una buona pulizia della caldaia (vedi fig. 8) è necessario:
• Chiudere il gas a monte dell’apparecchio e togliere l’alimentazione elettrica
• Togliere il pannello anteriore della caldaia (fig. 7).
• Sollevare il coperchio della mantellatura.
• Togliere l’isolante 5 che copre l’antirefouleur.
• Togliere la piastra di chiusura della camera fumi.
• Smontare il gruppo bruciatori (vedi paragrafo successivo).
• Pulire dall’alto verso il basso, con uno scovolo. La stessa operazione può essere
effettuata dal basso verso l’alto.
• Pulire i condotti d’evacuazione dei prodotti della combustione tra elemento ed ele-
mento in ghisa del corpo caldaia con un aspiratore.
• Rimontare con cura tutti i pezzi smontati precedentemente e controllare la tenuta
del circuito gas e dei condotti della combustione.
• Fare attenzione durante le operazioni di pulizia a non danneggiare il bulbo del ter-
mostato fumi montato nella parte posteriore della camera fumi.

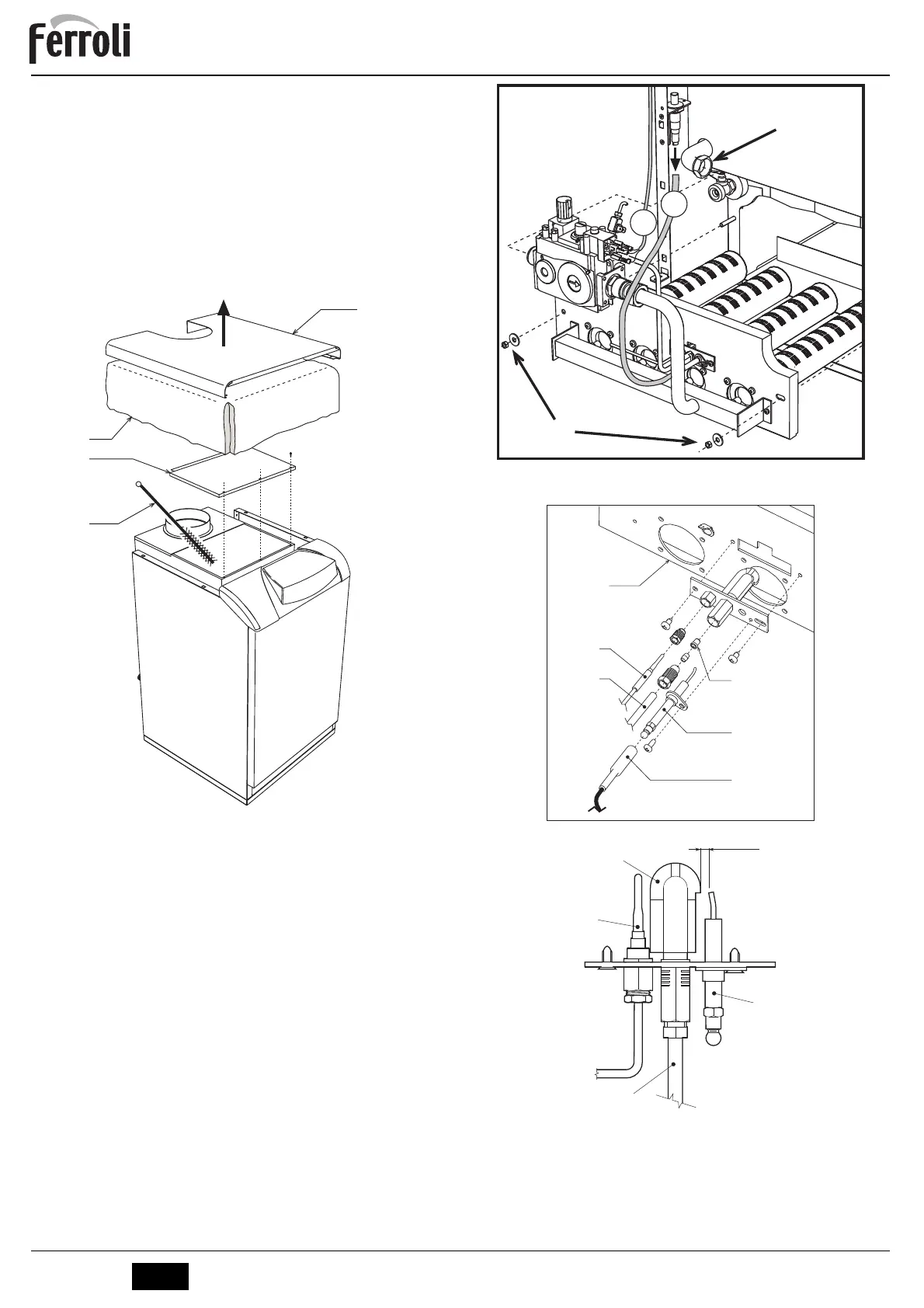

fig. 8 - Pulizia della caldaia
1 Coperchio della mantellatura
2 Piastra di chiusura della camera fumi
3 Scovolo
5 Isolante
Smontaggio e pulizia gruppo bruciatori
Per togliere il gruppo bruciatori bisogna:
1. Togliere corrente e chiudere il gas a monte della caldaia;
2. Scollegare i cavi “1” della valvola a gas e il cavo “2” dell’accenditore piezoelettrico.
3. Svitare il girello “3” che fissa il tubo adduzione gas a monte della valvola gas;
4. Svitare i due dadi “4” che fissano la porta della camera di combustione agli elementi
in ghisa della caldaia.
5. Estrarre l’insieme bruciatori e porta della camera di combustione.
A questo punto, si possono controllare e pulire i bruciatori. Si raccomanda di pulire bru-
ciatori ed elettrodi unicamente con spazzola non metallica o con aria compressa, mai
con dei prodotti chimici.
fig. 9
Gruppo bruciatore pilota
fig. 10 - Bruciatore pilota
1 Porta camera di combustione
3 Bruciatore pilota
4 Elettrodo di accensione
5 Termocoppia
6 Ugello pilota
7 Cavo per alta tensione
8 Tubetto di alimentazione gas
1
5
2
3
3
4
1
2
5
1
6
4
7
8
3
3 ÷ 4 mm
5
4
8
