Festo P.BE−K−CMMS−AS 0708NH Français 49

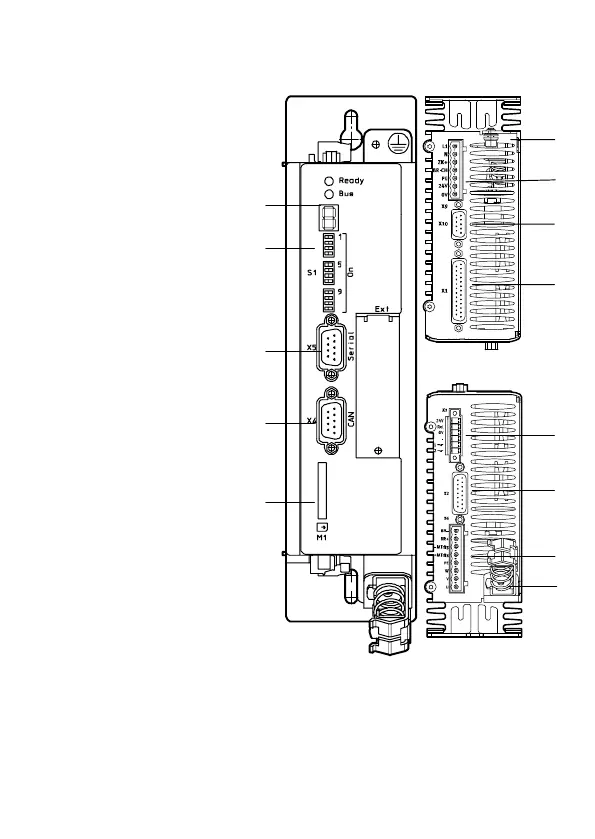

3 Éléments de signalisation et de raccordement
Vue de dessus du
CMMS−AS
1 Boulon de mise à la
terre
2 X9 : Alimentation
électrique
3 X10 : Sortie de
codeur
incrémental
4 X1 :Interface E/S
Vue de dessous du
CMMS−AS
5 X3 : Arrêt sécurisé
6 X2 :Entrée de
codeur
incrémental
7 X6 :Raccordement
moteur
8 Blindage du
câble
Vue avant du CMMS−AS
9 M1 :Carte mémoire
SD
aJ X4 :Bus CAN
aA X5 :RS232/485
aB S1 :Réglages du bus
de terrain et
Bootloader
aC Afficheur à
7 segments
2
3
4
5
6
7
8
9
aJ
aA
aB
aC
1
