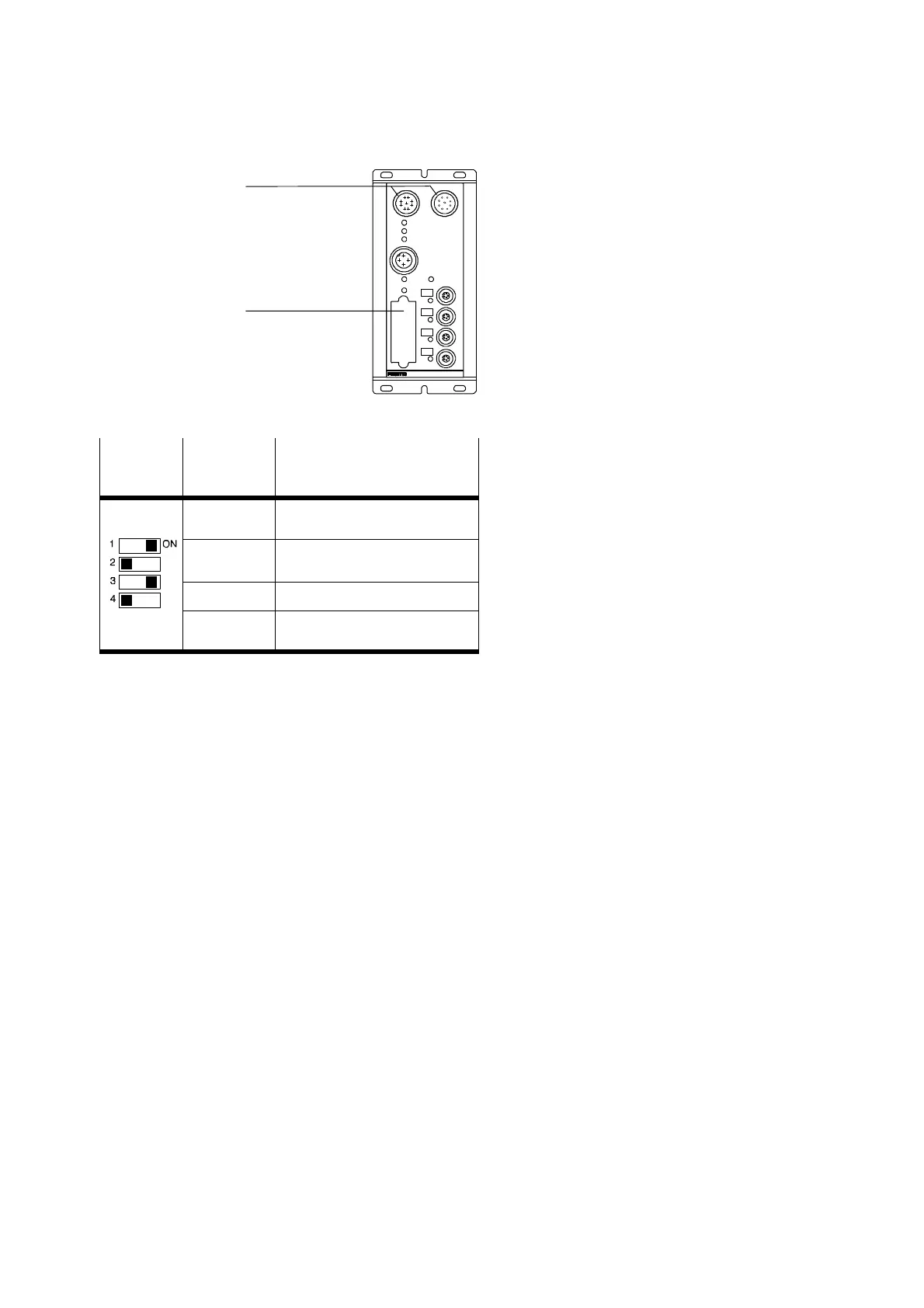

1 Interface Interbus
2 Tapa del interruptor
DIL ( test de válvu-
las; mensajes de
error; direcciona-
miento específico
del fabricante)
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR V
RD
BA
RC
1
2
2.1 Ajuste del interruptor DIL
Interruptor
DIL (ajustes
de origen )
Elemento Función
1
Test de válv.
ON: Elsist.CParr.sineltestdeválv.
OFF:El sist. CP arr . con el test de válv.
2
Mens. d e e rror
OFF:env iar todos los men s . de e rror
ON: enviar errores 3, 4, 5
3 ON:debesituarseenON
4
Direccionam.
OFF:Siemens
ON: otros controladores
