Festo CP-FB6-E 0112d Español30

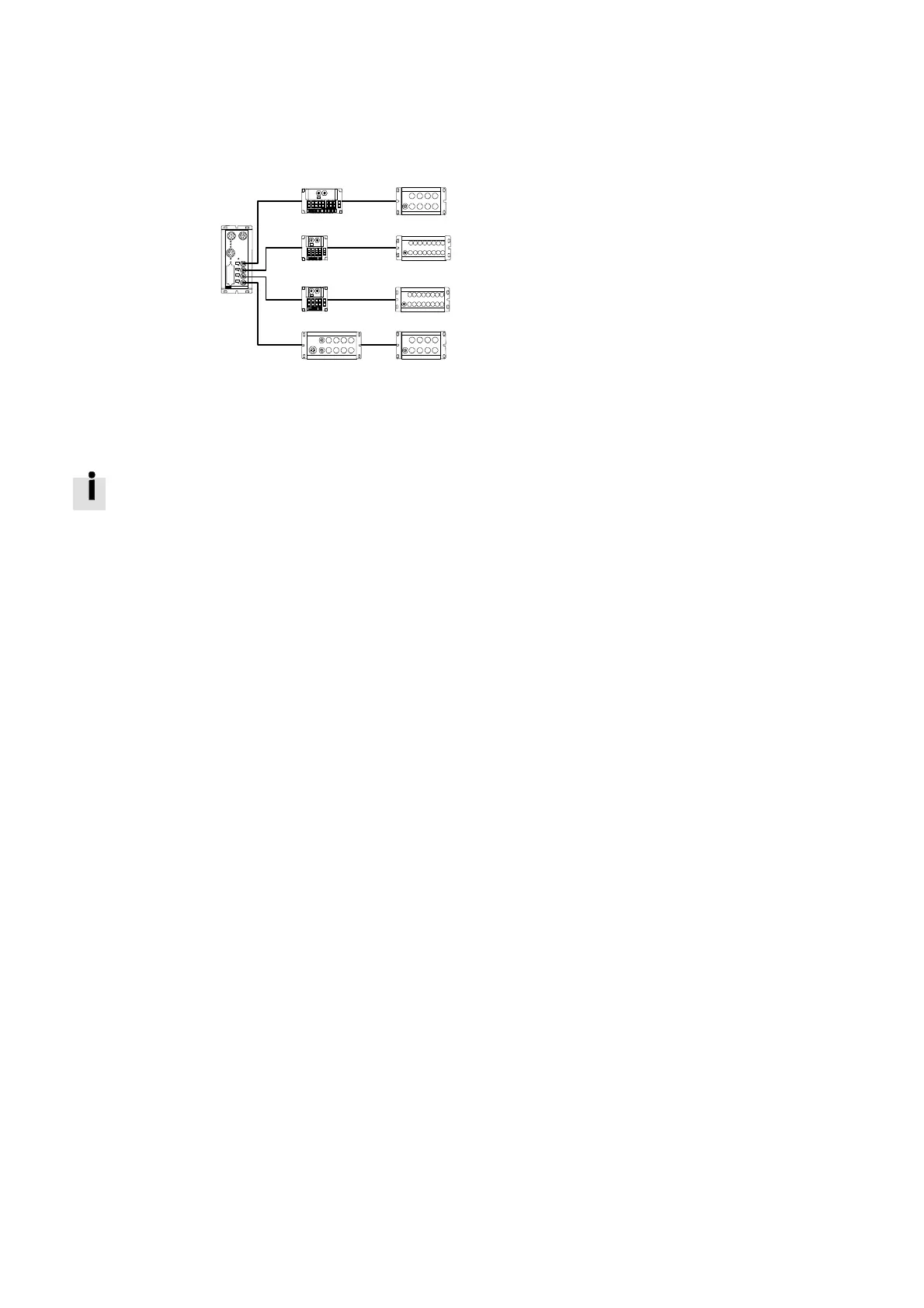

4 Direccionamiento (ejemplo Siemens)
1 O0 ... O15
2 I0 ... I15
3 O16 ... O31
4 I16 ... I31
5 O32 ... O47
6 I32 ... I47
7 O48 ... O63
8 I48 ... I63
0
1
3
2
SA V E
POW ER
24 V D C
POW ER V
ERRORV
RD
BA
RC
1
2
34
5
6
7
8
1. Una posición de válvula CP ocupa dos direc ciones:
– dirección baja = bobina del pilotaje 1 4;
– dirección alta = bobina del pilotaje 12.
2. Los módulos de inputs y outputs eléctricas ocupan 16
direcciones de input o output.
Hallará información detallada sobre el direccionamien to
del sistema CP en el manual “Sistema CP”.
