Festo CP-FB6-E 0112d Italiano 45

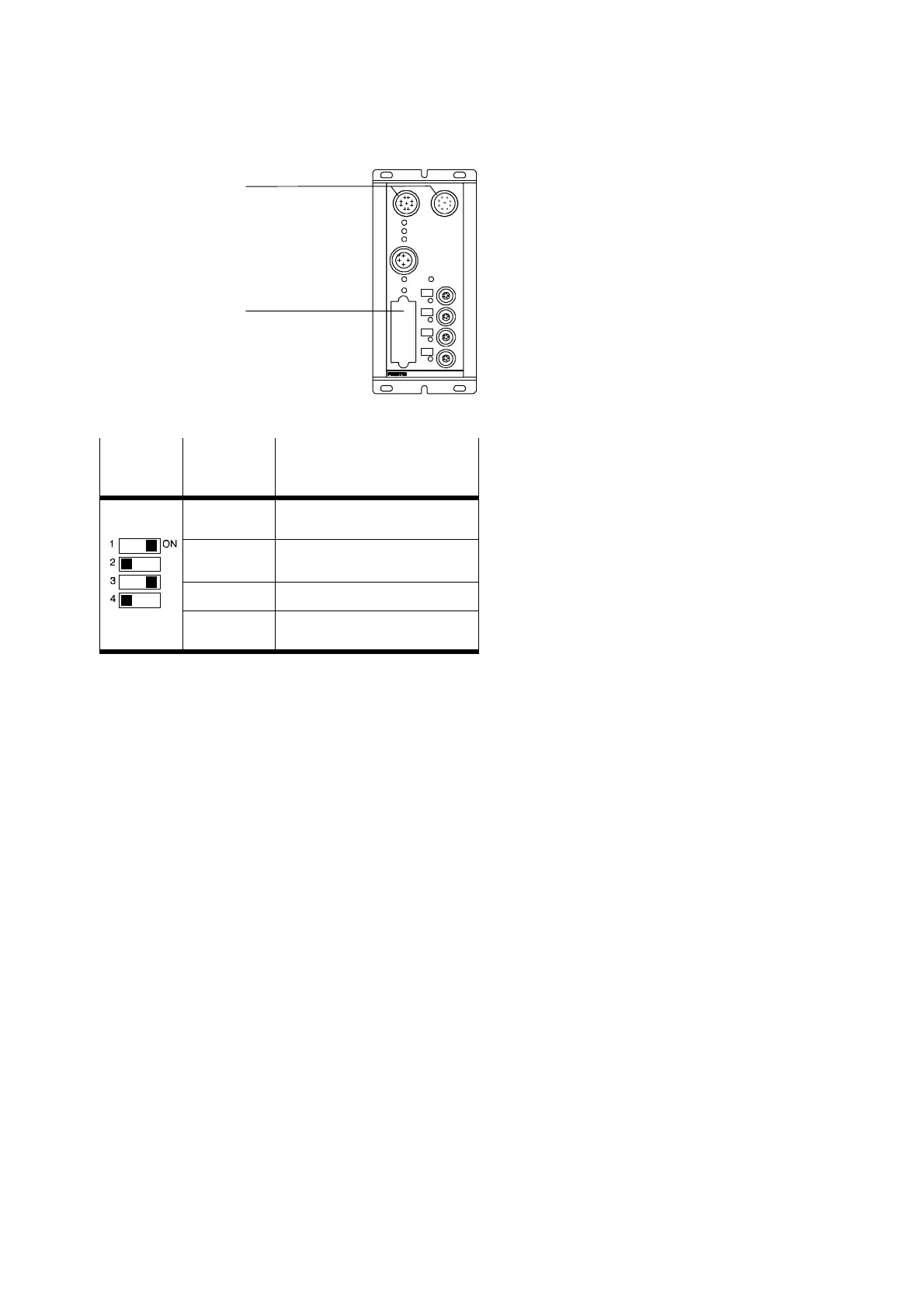

1 Interfaccia Interbus
2 Placchetta dell’inter-
ruttore DIL (test
delle valvole; segna-
lazionidierrore;
indirizzamento spe-
cifico per la marca
utilizzata)
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR V
RD
BA
RC
1
2
2.1 Impostazione dell’interruttore DIL
Inte rrutt. D I L
(predis po siz .
di fabbric a)
Elemento Funzione
1
Test valvole
ON: avv.d.sist.CPsenzatestd.valv.
OFF: avv. d. sist. CP con il test d. v alv .
2
Segn. errore
OFF: trasm. di tutte le segn al. di err.
ON: trasm.d.segnal.deglierr.3,4,5
3 ON: deve essere commutato su ON
4
Indirizzam.
OFF:Siemens
ON: altri sistemi di comando
