Festo CP-FB6-E 0112d Italiano50

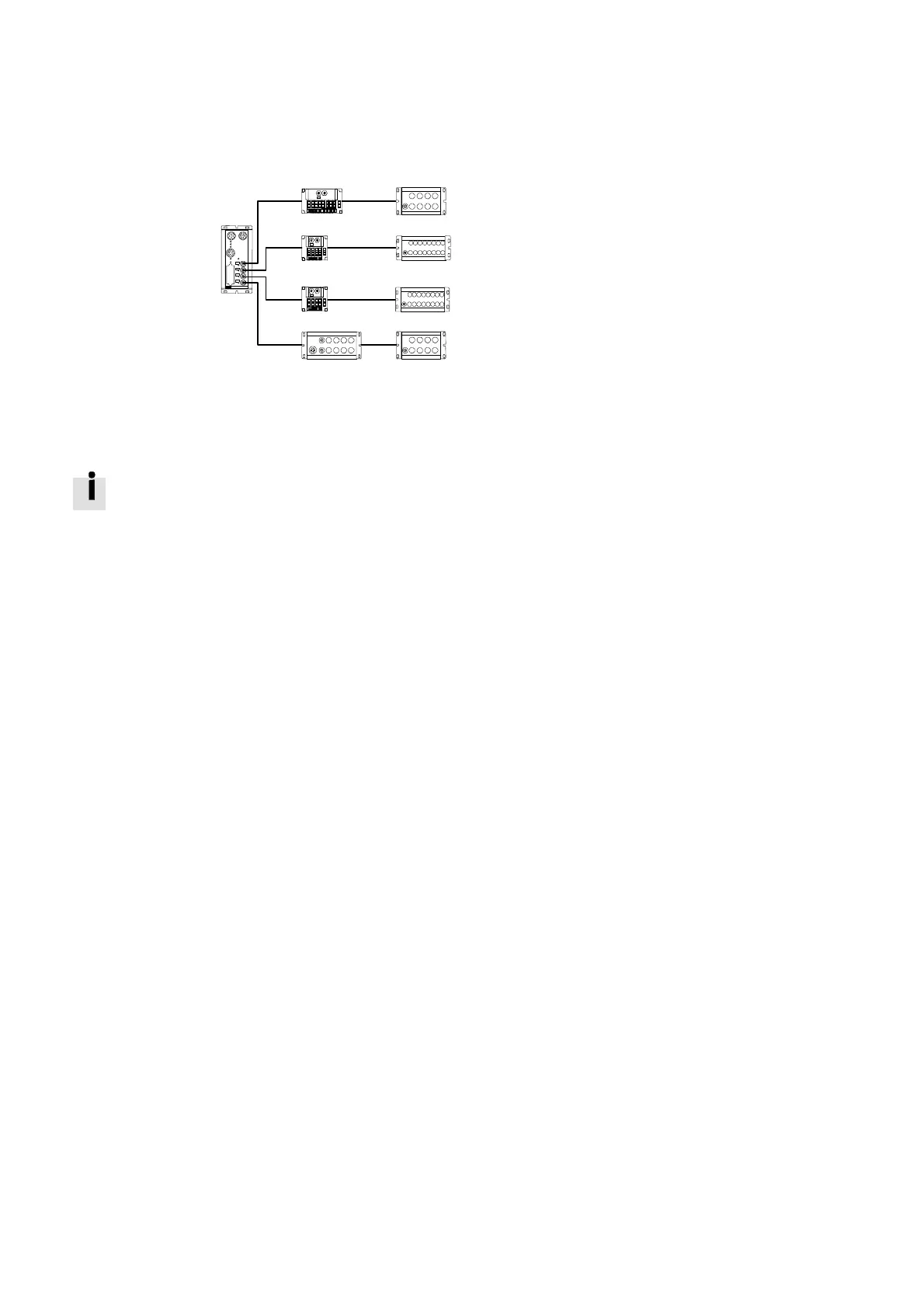

4 Indirizzamento (esempio: Siemens)
1 O0 ... O15
2 I0 ... I15
3 O16 ... O31
4 I16 ... I31
5 O32 ... O47
6 I32 ... I47
7 O48 ... O63
8 I48 ... I63
0
1
3
2
SA V E
POW ER
24 V D C
POW ER V
ERRORV
RD
BA
RC
1
2
34
5
6
7
8
1. Nel sistema CP un posto valvola occupa d ue indirizzi:
– indirizzo più basso = solenoide pilota 14
– indirizzo più alto = solenoide pilota 12.
2. Un modulo di ingresso o uscita elettrico occupa rispet-
tivamente 16 indirizzi di ingresso o uscita.
Per informazioni dettagliate circa l’indirizzamento del si-
stema CP rimandiamo al manuale del sistema CP.
