Festo CP-FB6 -E 0112d Deutsch6

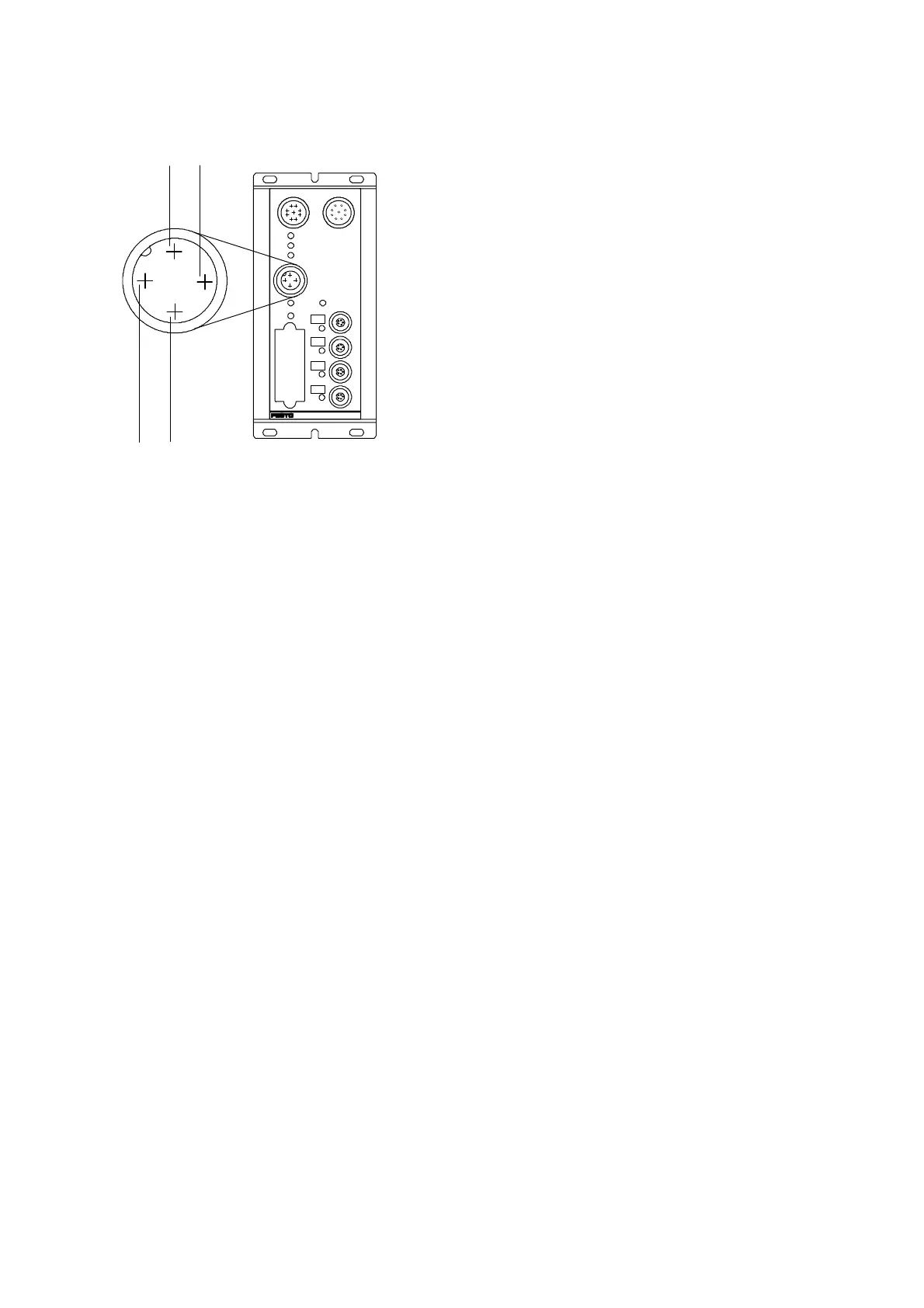

3 Anschlussbelegung
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR V
RD
BA
RC
12
34
1 24 V-Betriebsspannung (Elektronik und Eingänge)
2 24 V-Lastspannung (Ventile und Ausgänge)
3 0V
4 Funktionserde
3.1 Bedeutung der L ED Anzeigen
Siehe “Beschreibung CP-Feldbusknoten 6”.
