3 Installation
Festo FED-… de 1107g
3-21
Pin Beschreibung
1 GND
2 Reserviert
3 TX/CHA-
4 RX/CHB-
5 Reserviert
6 +5V output
7 CTS/CHB+
8 RTS/CHA+
9 Reserviert

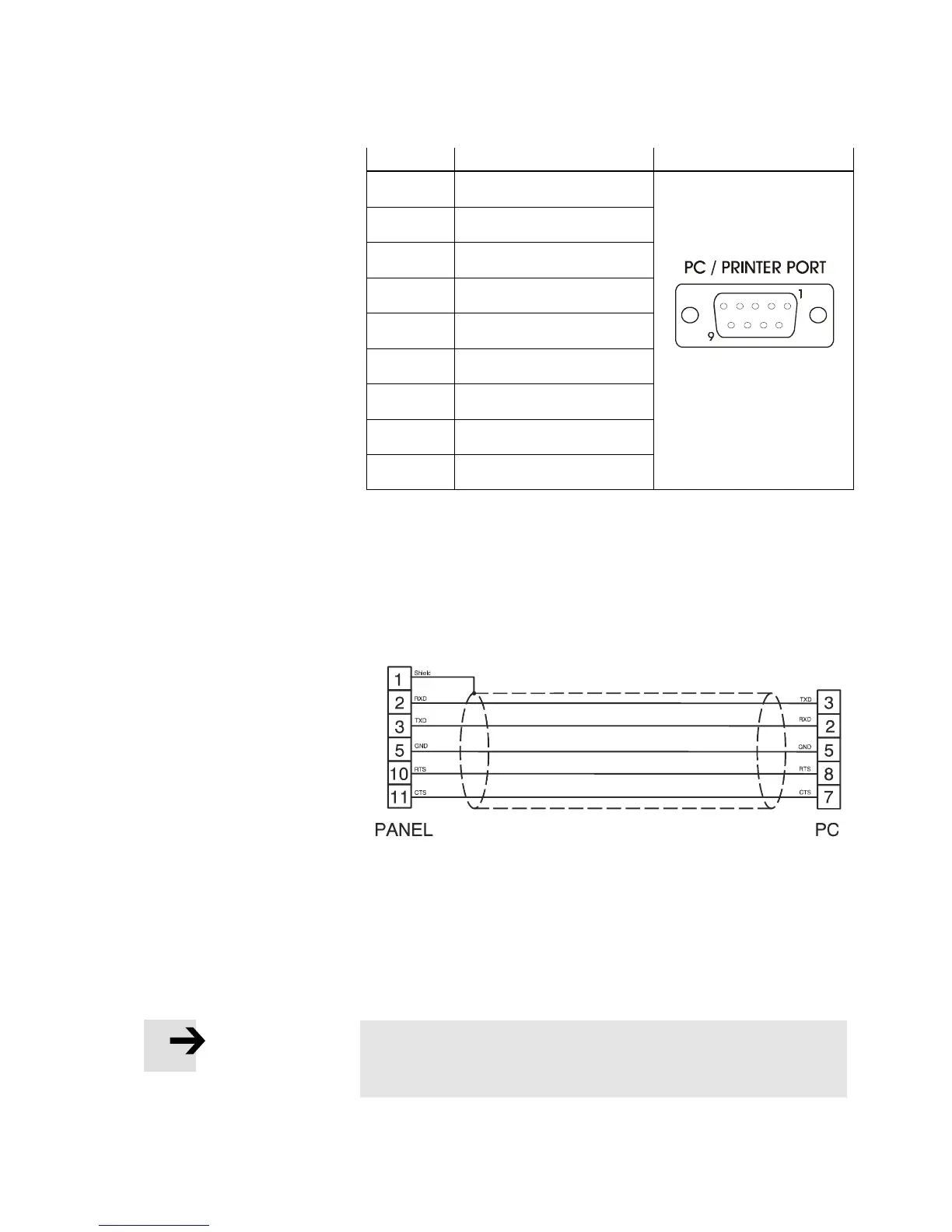

Bild 3/31: PC/Druckerschnittstelle und Pinzuordnung für FED-
770, FED-3000.
Benutzen Sie das Kabel FEDZ-PC-9pin um ein FED-770 bzw.
FED-3000 mit dem PC zur Programmierung zu verbinden. Für
alle anderen FEDs benutzen Sie das Kabel FEDZ-PC.
Bild 3/32: Programmierkabel FEDZ-PC
Wenn sich das FED Bediengerät im Operationsmodus befindet
kann ein serieller Drucker an die PC/Druckerschnittstelle
angeschlossen werden. Die Kommunikationsparameter für
den Drucker werden durch das Anwenderprogramm definiert
(Projektdate).
Hinweis
Das Druckerkabel ist abhängig von Schnittstelle des
eingesetzten Druckers
