3 Installation
3-22
Festo FED-… de 1107g
3.5 Ethernet Schnittstelle
Die Ethernet-Schnittstelle kann für die Programmierung des
Gerätes und für die Verbindung zum Controller verwendet
werden
Pin Beschreibung
1 TX+
2 TX-
3 RX+
4 Schild
5 Schild
6 RX-
7 Schild
8 Schild

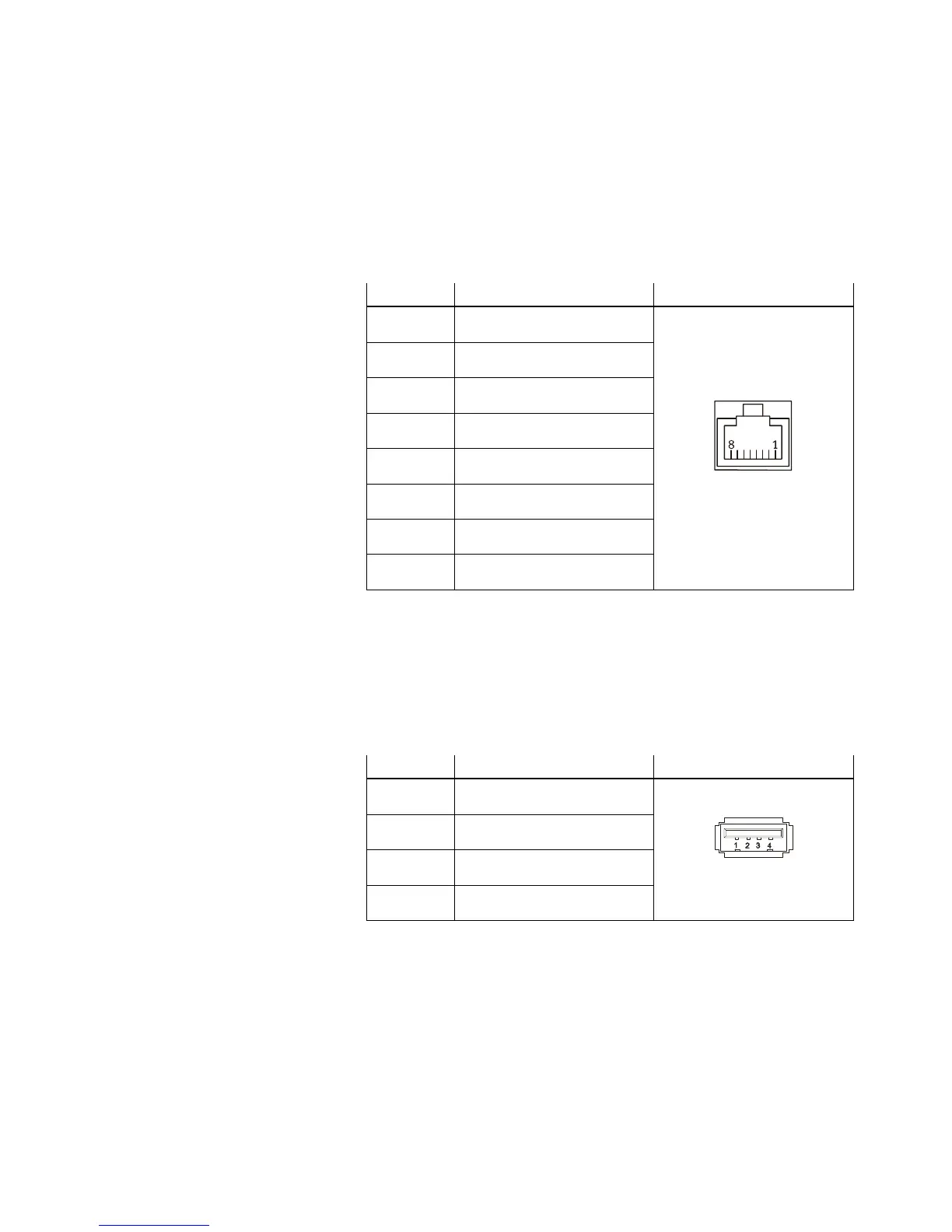

Bild 3/33: Ethernet Schnittstelle und Pinzuordnung
3.6 USB Schnittstelle
Die USB-Schnittstelle kann für den Anschluß externer
Speichermedien (Memorysticks) verwendet werden.
Pin Beschreibung
1 + 5 V
2 USB Data -
3 USB Data +
4 Gehäuseerde
Bild 3/34: USB Schnittstelle und Pinzuordnung
3.7 AUX Schnittstelle
Die AUX-Schnittstelle ist für die Netzwerk-Kommunikation
vorgesehen. Die AUX-Schnittstellenverbindung ist ein 9-
poliger Sub-D-Stiftsteckverbinder. Die Funktionsweise der
