5.2 Configuration

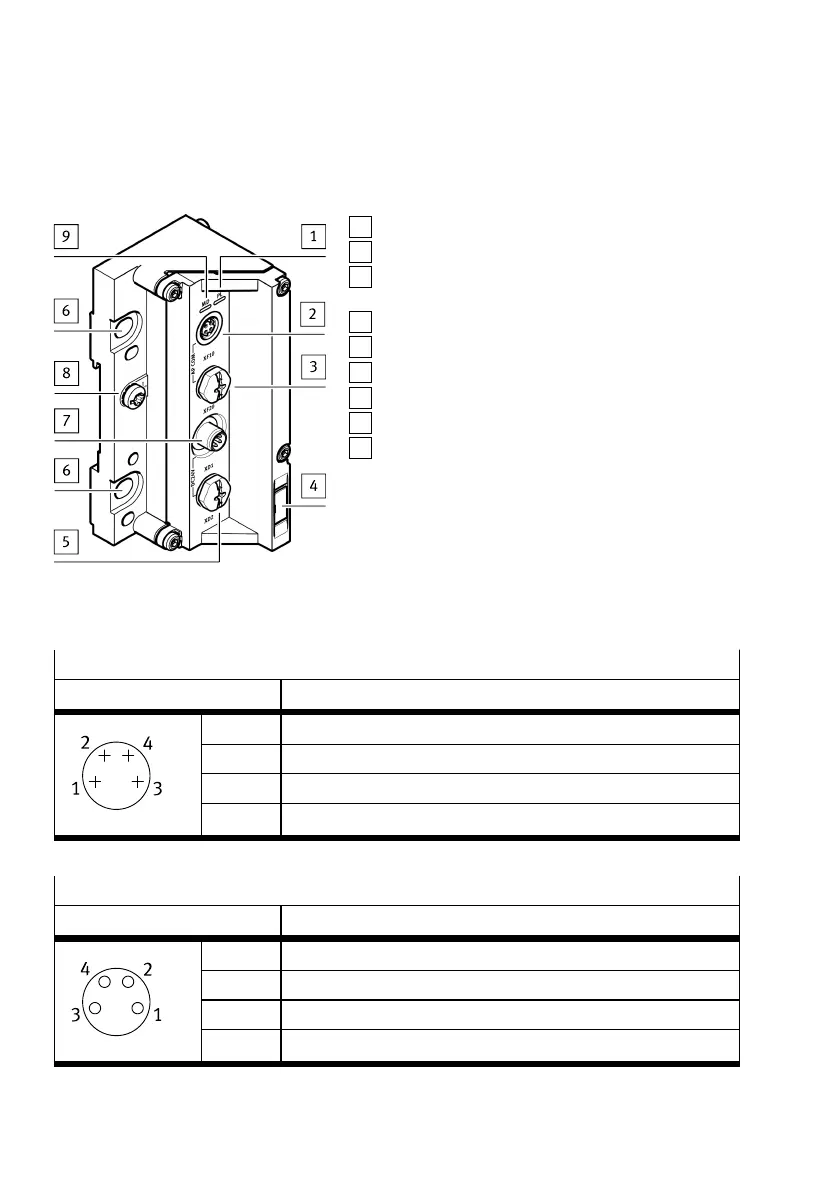

5.2.1 Product design
1
LED load voltage [PL]
2
Connection for system communication [XF10]
3
Connection for system communication forwarding
[XF20]
4
Inscription label (optional)
5
Connection for voltage forwarding [XD2]
6
Mounting hole
7
Connection for power supply [XD1]
8
Functional earth connection FE
9
LED module diagnostics [MD]
Fig. 1 Product design
5.2.2 Connecting elements
Connection for power supply [XD1]
Plug M8, 4-pin, A-coded Signal
1 +24VDC logic supply PS
2 0VDC load supply PL
3 0VDC logic supply PS
4 +24VDC load supply PL
Tab. 4 Connection for power supply
Connection for voltage forwarding [XD2]
Socket M8, 4-pin, A-coded Signal
1 +24VDC logic supply PS
2 0VDC load supply PL
3 0VDC logic supply PS
4 +24VDC load supply PL
Tab. 5 Connection for voltage forwarding
Product overview
6 Festo — VMPAL-EPL-AP — 2019-08
