Festo VPPM Series User Manual

VPPM−...−DE/EN

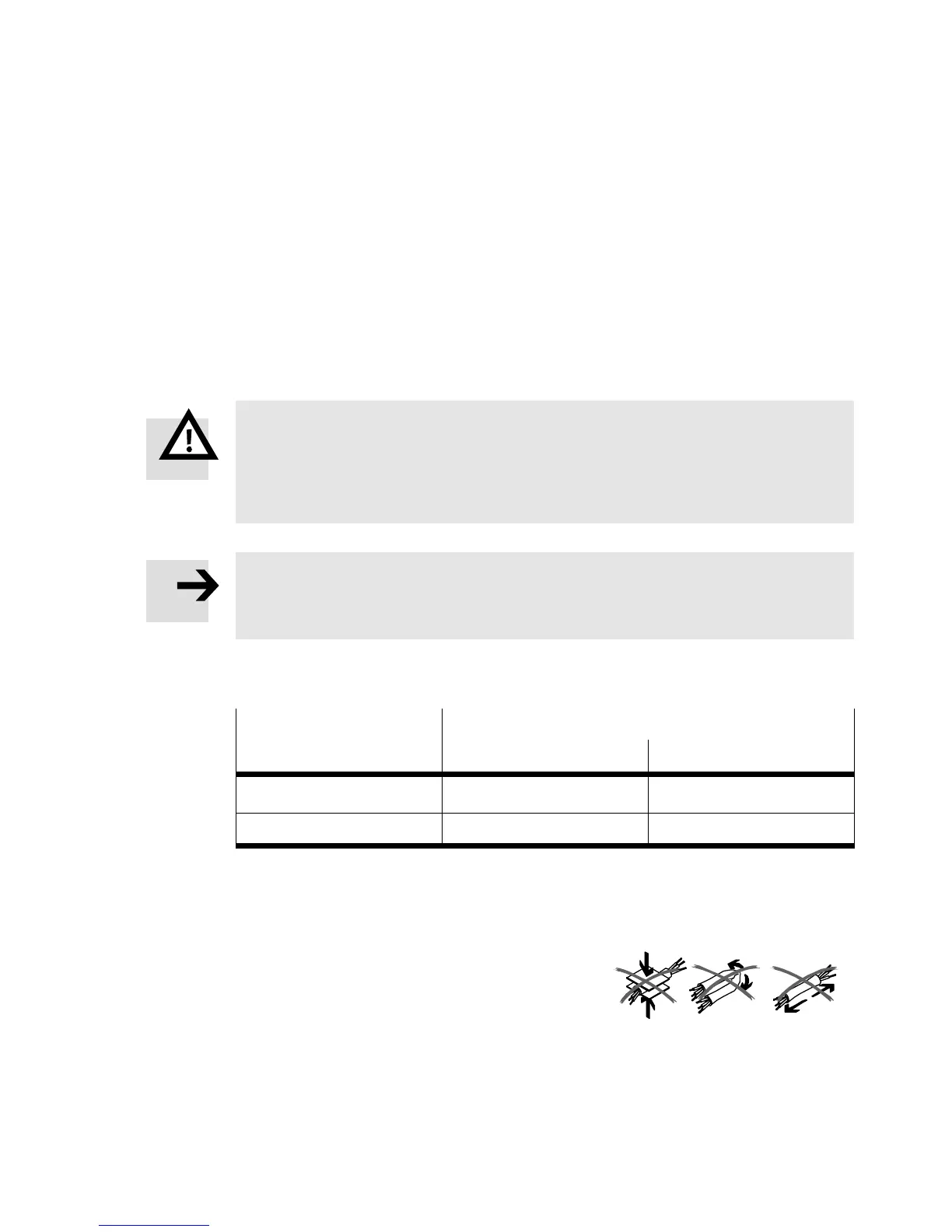

Festo VPPM−... 0810b Deutsch
11
Pneumatisch
S Entfernen Sie die Verschlusselemente an den Druckluftanschlüssen.
S Verschlauchen Sie den Druckluftanschluss 6 und den Arbeitsluftanschluss 7
(siehe Bild1). Drehen Sie einen Schalldämpfer in den Entlüftungsanschluss 8
.
Elektrisch
Warnung
S Verwenden Sie ausschließlich Stromquellen, die eine sichere elektrische
Trennung der Betriebsspannung nach IEC/DIN EN 60204−1 gewährleisten.
Berücksichtigen Sie zusätzlich die allgemeinen Anforderungen an PELV−
Stromkreise gemäß IEC/DIN EN 60204−1.
Hinweis
Lange Signalleitungen reduzieren die Störfestigkeit.
S Stellen Sie sicher, dass die Signalleitungen stets kürzer sind als 10 m.
S Überprüfen Sie anhand des Typenschildes welche Ventilvariante Ihnen vorliegt:
Bezeichnung auf dem Typenschild
VPPM−...−V1... VPPM−...−A4...
Benennung Spannungsvariante
Stromvariante
Elektrischer Sollwert DC 0 ... 10 V 4 ... 20 mA
Bild10
S Prüfen Sie die Verwendung folgender Optionen am VPPM−...:
 Messung des Spannungs− bzw. Strom−Istwerts.
S Stellen Sie sicher, dass die Kabel
quetsch−, knick− und dehnungsfrei verlegt
sind:
S Verwenden Sie das vorkonfektionierte
Steckdosenkabel von Festo (siehe
Abschnitt 9 Zubehör"). Dadurch ist
gewährleistet, dass die vorgegebene
Schutzart IP65 und EMV erreicht wird.
Bild11

Festo VPPM Series Specifications

General

With accessories	Yes
Supply voltage	24 V DC
Electrical connection	M12x1
Operating medium	Inert gases
Mounting type	Manifold rail
Control characteristic	Proportional
Operating voltage	24 V DC
Protection class	IP65
Connection type	M12x1
Type	Proportional pressure regulator
Housing material	Plastic
