Festo VPPM Series User Manual

VPPM−...−DE/EN
Festo VPPM−... 0810b Deutsch
17
1
2
3
4
6
7
8
5

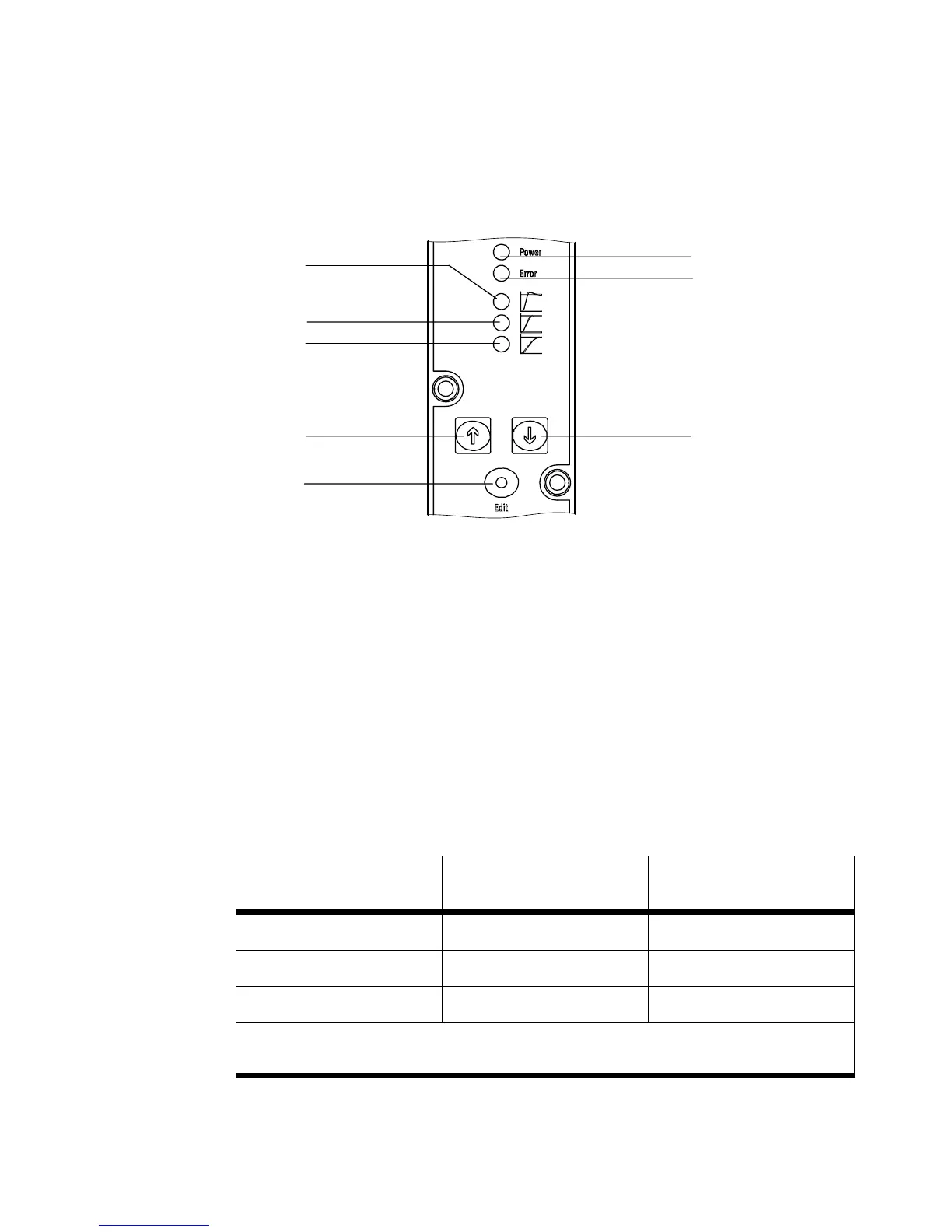

1
LED (gelb) für schnelles Regelverhalten
2 LED (gelb) für universelles Regelverhalten
(Werkseinstellung)
3 LED (gelb) für präzises Regelverhalten
4 Taste UP
5 Taste EDIT
6 Taste DOWN
7 LED (rot) ERROR
8 LED (grün) POWER
Bild18
S Belüften Sie das VPPM−... mit einem mindestens um 1 bar höheren Eingangs
druck als der maximal gewünschte Ausgangsdruck. Es stellt sich ein dazu
proportionaler Ausgangsdruck p2 ein. Dem Sollwertsignal ist dann folgender
Ausgangsdruck zugeordnet:
VPPM−...
Ausgangsdruck beim
Signal 1 % FS
1) 2)
Ausgangsdruck beim
Signal 100 % FS
1) 2)
2 bar Typ 0,02 bar
2 bar
6 bar Typ 0,06 bar 6 bar
10 bar Typ 0,1 bar 10 bar
1)
FS = Full scale (1 % FS = 0,1 V bzw. 0,16 mA / 100 % FS = 10 V bzw. 16 mA)
2)
0 V bzw. 4 mA = 0 bar
Bild19

Festo VPPM Series Specifications

General

With accessories	Yes
Supply voltage	24 V DC
Electrical connection	M12x1
Operating medium	Inert gases
Mounting type	Manifold rail
Control characteristic	Proportional
Operating voltage	24 V DC
Protection class	IP65
Connection type	M12x1
Type	Proportional pressure regulator
Housing material	Plastic
