Festo VPPM Series User Manual

VPPM−...−DE/EN
Festo VPPM−... 0810b Deutsch
9

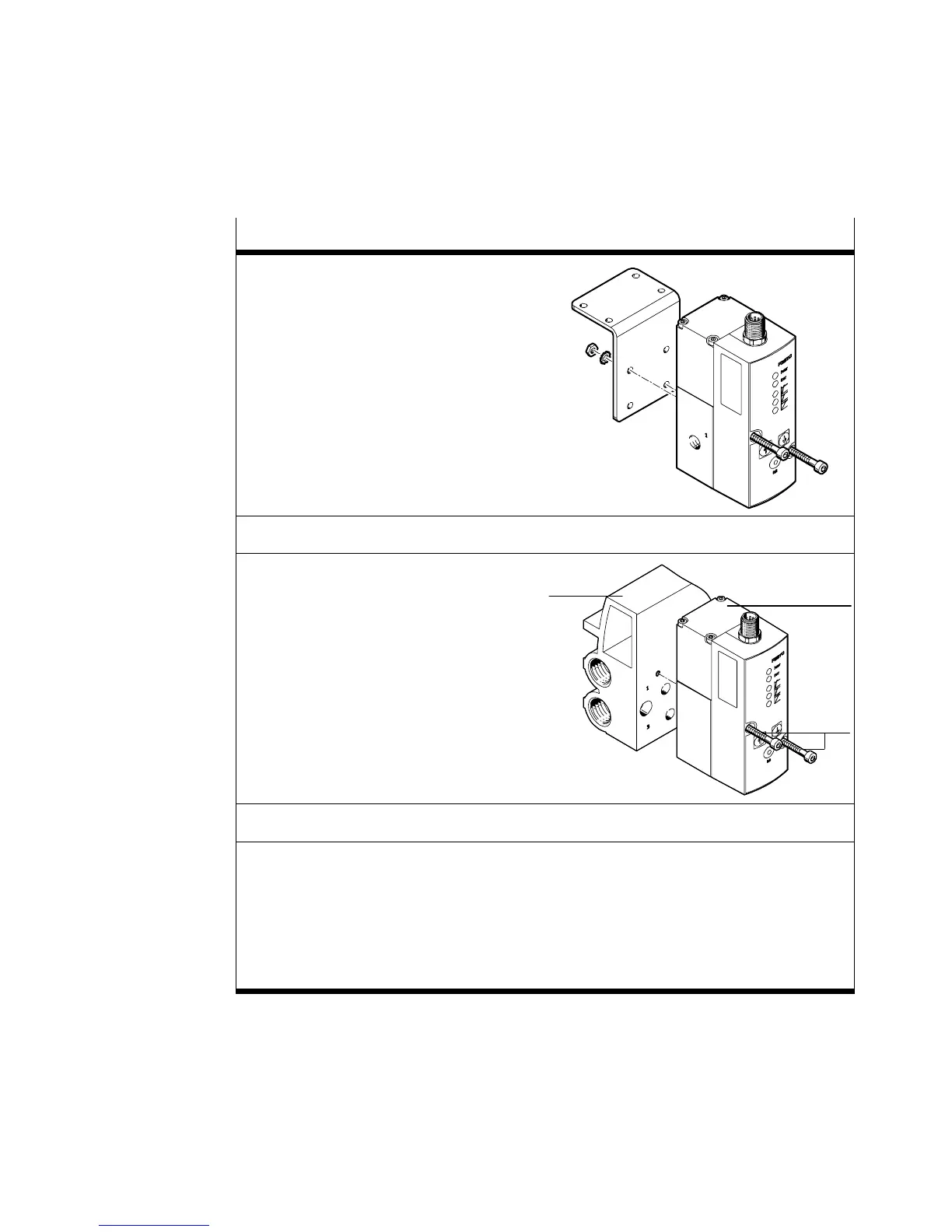

Befestigung an einer Wand bzw. Fläche
S Befestigen Sie das VPPM−... an der
vorgesehenen Stelle mit zwei
M4−Schrauben. Verwenden Sie ggf.
hierzu den Winkel Typ VAME−P1−A (siehe
Bild). Bei Montage des VPPM mit Hilfe
des Winkels darf das VPPM−... nur
statisch Belastet werden.
 Lage der Befestigungsbohrungen
sieheBild.
 Anziehdrehmoment: 1,0 Nm.
Befestigung auf dem Anschlussblock
S Befestigen Sie das VPPM−... 2 auf dem
Anschlussplock 1
Typ VABM−P1−SF−G18−...
 Lage der Befestigungsbohrungen siehe
Position 3 im Bild rechts
 Anziehdrehmoment: 1,5 Nm
1
2
3
Befestigung auf der Hutschiene (siehe Bild9)
S Montieren Sie den Hutschienenadapter Typ VAME−P1−T mit Hilfe der beigelegten
Schrauben an das VPPM−... (Anzugsdrehmoment ca. 1,0 Nm):
 für x": M4 x 65
 für ¼": M4 x 75
S Hängen Sie das VPPM−... in die Hutschiene.
S Sichern Sie das VPPM−... mit den Sicherungsschrauben des Hutschienenadapters
(Anziehdrehmoment 1,5 Nm).
Bild8

Festo VPPM Series Specifications

General

With accessories	Yes
Supply voltage	24 V DC
Electrical connection	M12x1
Operating medium	Inert gases
Mounting type	Manifold rail
Control characteristic	Proportional
Operating voltage	24 V DC
Protection class	IP65
Connection type	M12x1
Type	Proportional pressure regulator
Housing material	Plastic
