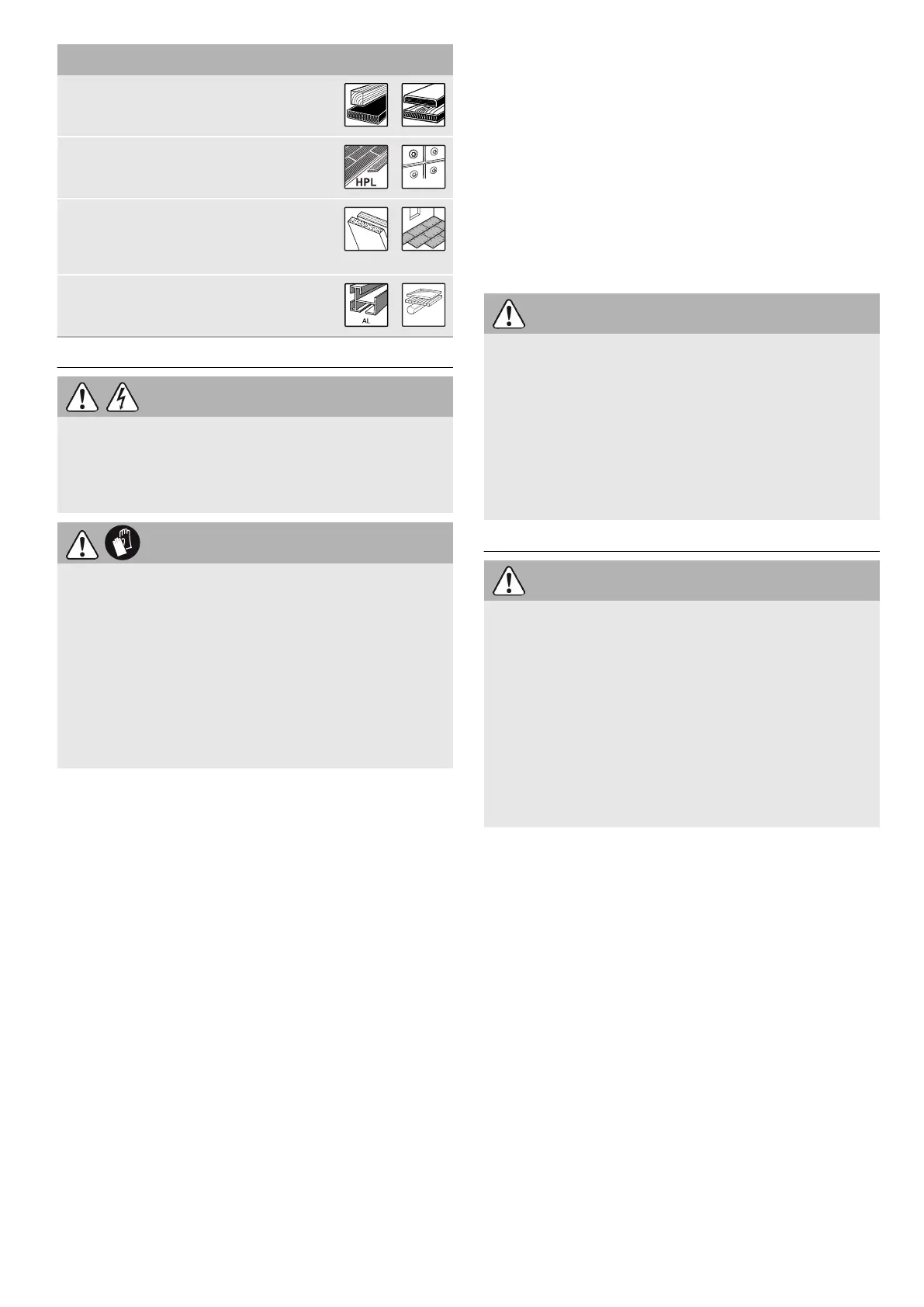

Цвет Материал Символ
Жёлтый Древесина
Красный Ламинат/минераль
ные материалы
Зелёный Цементно-стружеч
ные плиты и гипсо
волокнистые листы
Синий Алюминий, пласт
масса
7.6 Замена пильного диска
ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования, поражение
электрическим током
► Перед началом любых работ на машинке
всегда вынимайте вилку из розетки!
ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования сильно нагре
вающимся и острым рабочим инструмен
том
► Не используйте затупившиеся и неис
правные рабочие инструменты.
► При работе с инструментом пользуйтесь
защитными перчатками.
► Смену рабочего инструмента выполняйте
в антистатической защитной обуви.
Снятие пильного диска
► Перед сменой пильного диска установите
пилу в положение 0° и отрегулируйте мак
симальную глубину реза.
► Перед сменой диска положите пилу на
крышку
двигателя.
► Перекиньте рычаг [4-3] до упора.
► Выверните винт [4-7] ключом-шестигран
ником
[4-2].
► Подвижный защитный кожух [4-6] держи
те в открытом состоянии только за воз
вратный рычажок [4-4].
► Снимите пильный диск [4-8].
Установка пильного диска
ОСТОРОЖНО! Проверьте винты и фланец на
отсутствие загрязнений и используйте только
чистые и неповреждённые детали!
► Установите новый пильный диск.
ОСТОРОЖНО! Направления вращения
пильного диска [4-9] и пилы [4-5] должны
совпадать! При несоблюдении этого пра
вила возможно серьёзное травмирование.
► Установите наружный фланец [4-10] та
ким образом, чтобы приводная цапфа
вошла в выемку на внутреннем фланце.
► Отпустите возвратный рычажок [4-4] и
дайте вернуться подвижному защитному
кожуху [4-6] назад в его конечное поло
жение.
► Затяните винт [4-7].
► Перекиньте рычаг [4-3] обратно.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования
При плохо закреплённом зажимном флан
це возможен излом режущих кромок пиль
ного диска, а из-за неплотно закрученного
винта возможно ослабление пильного дис
ка.
► После каждой замены пильного диска
проверяйте надёжность его посадки.
7.7 Пылеудаление
ПРЕДУПРЕЖДЕНИЕ
Опасность для здоровья при контакте с пы
лью
► Работать без системы пылеудаления за
прещается.
► Соблюдайте национальные предписания.
► При пилении материалов, содержащих
канцерогенные вещества, всегда под
ключайте пылеудаляющий аппарат со
гласно национальным стандартам. Не ра
ботайте с мешком-пылесборником.
Система автоматического пылеудаления
► Закрепите соединительный элемент ме
шка-пылесборника на патрубке (враще
ние вправо).
► Для опорожнения снимите соединитель
ный элемент мешка-пылесборника с пат
рубка (вращение влево).
Пылеудаляющий аппарат Festool
К патрубку можно присоединить пылеуда
ляющий аппарат Festool с всасывающим
шлангом диаметром 27/32 мм или 36 мм
(предпочтительнее шланги 36 мм из-за мень
шей опасности их засорения).
Соединительный элемент всасывающего
шланга Ø 27 вставляется в угловой штуцер .
Соединительный элемент всасывающего
шланга Ø 36 насаживается на угловой шту
цер .
Русский
129
