FHC microTargeting 22335Z - Page 12

L011-51-02 (Rev. B0, 2020-07-28)

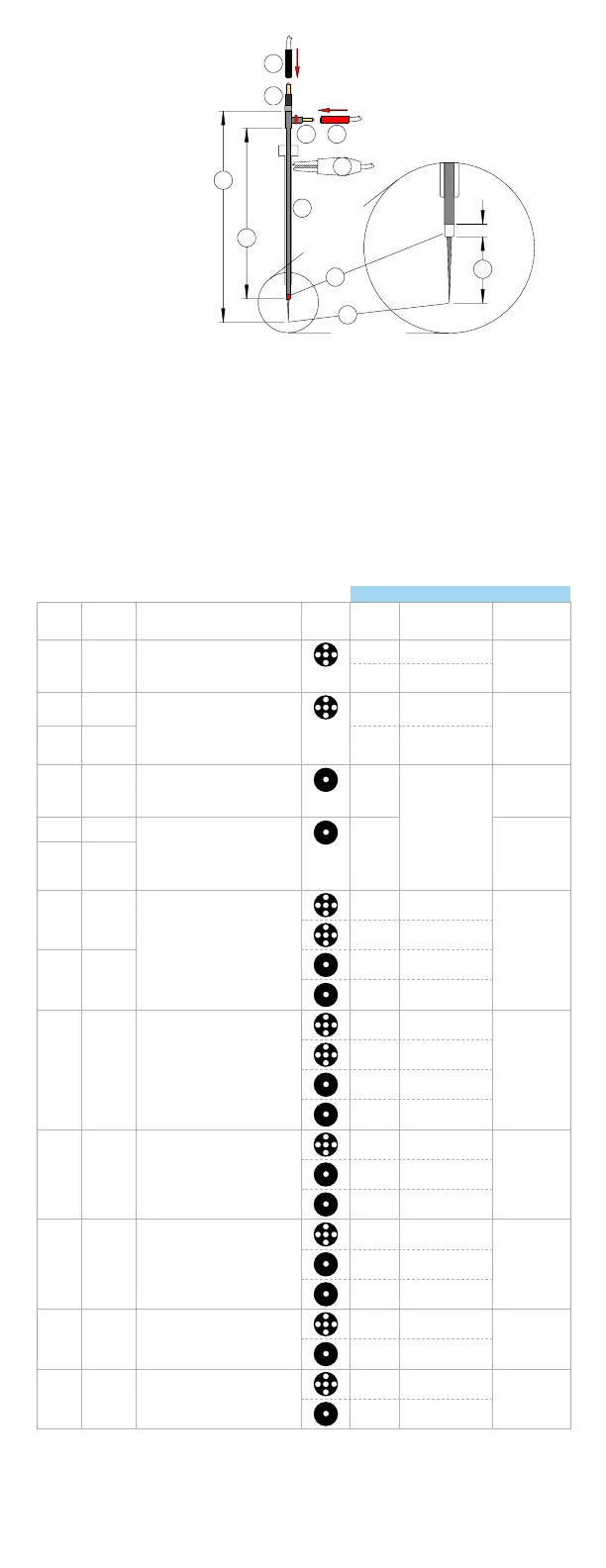

12
1
2
3
A
5
6
4
7
B
C
8
1. Mikrokontakt
2. Makrokontakt
3. Einführschleuse
4. Spitze der Makroelektrode
5. Spitze der Mikroelektrode
6. Schwarz
7. Rot
8. Krokodilklemme
A. Länge der Elektrode
B. Länge der
Differenzialelektrode
C. Länge der Makroröhre
MTD234(**)(***) (siehe Definitionen unten)
MTD: microTargeting™-Elektrode, Differenzial
2: Grundwerkstoff der Elektrode
W: Wolfram
P: Platin/Iridium (80 % / 20 %)
S: Edelstahl
3: Impedanz
Gemessen bei 1000 Hz:
A: 500 kOhm (± 30 %)
B: 1,0 MOhm (± 20 %)
C: 5,0 MOhm (± 20 %)
D: 10 MOhm (± 20 %)
X: Angabe zwischen 0,1 und 10
Z: D.ZAP 1,0 MOhm (± 20 %)
Gemessen bei 220 Hz:
L: D.ZAP 1,0 MOhm (± 20 %)
4: Verpackung
N: Eine Packung mit 6 microTargeting™-Elektroden, nicht steril
P: Eine Packung mit 5 microTargeting™-Elektroden, steril
(**)(***): Kundenspezifische Abmessungen
Länge der Elektrode: 100 mm – 293 mm
Länge der Differenzialelektrode: 1 mm – 50 mm
Länge des Schutzrohrs: von der Länge der
Elektrode und Differenzialelektrode abgeleitet
Verwendet mit:
Bestell-
nummer
Punkt Metall Bestellnummer Einfüh-
rungstyp
Antriebs-
system
Einführschleuse der
Elektroden
Stereotaktisches
System
22635L Wolfram
Impedanz: 1 M bei 220 Hz, Gesamtlänge
zum Makrokontakt: 261,5 mm,
Gesamtlänge der Verlängerung zur
Spitze: 271,5 mm, Max. Durchmesser:
0,55 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
mT Drive 66-IT-1018, 66IT-AR
*22335Z
22635Z
Wolfram
Impedanz: 1 M bei 1 kHz, Gesamtlänge
zum Makrokontakt: 261,5 mm,
Gesamtlänge der Verlängerung zur
Spitze: 271,5 mm, Max. Durchmesser:
0,55 mm
*Gesamtlänge zum Makrokontakt:
268,5 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
*25335Z Platin
mT Drive 66-IT-1018, 66-IT-AR
34625L Wolfram
Impedanz: 1 M bei 220 Hz, Gesamtlänge
zum Makrokontakt: 256,4 mm,
Gesamtlänge der Verlängerung zur
Spitze: 266,4 mm, Max. Durchmesser:
0,77 mm
STar Drive
oder
mT Drive
66-IT-01P, 66-IT-09P,
66-IT-13P, 66-IT-05P,
66-IT-07P, 66-IT-14P,
66-IT-08P, 66-IT-01,
66-IT-09, 66-IT-13,
66-IT-05, 66-IT-07,
66-IT-14, 66-IT-08
Leksell
CRW
34625Z
*34325Z
Wolfram
Impedanz: 1 M bei 1 kHz, Gesamtlänge
zum Makrokontakt: 256,4 mm,
Gesamtlänge der Verlängerung zur
Spitze: 266,4 mm, Max. Durchmesser:
0,77 mm
*Gesamtlänge zum Makrokontakt:
263,4 mm
STar Drive
oder
mT Drive
Leksell
CRW
*35325Z Platin
*44335Z
44930R
44935Z
Wolfram
Impedanz: 1 M bei 1 kHz, Gesamtlänge
zum Makrokontakt: 205,72 mm,
Gesamtlänge der Verlängerung zur
Spitze: 215,72 mm, Max. Durchmesser:
0,55 mm
*Gesamtlänge zum Makrokontakt:
212,72 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
*45335Z Platin
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
44935L Wolfram
Impedanz: 1 M bei 220 Hz, Gesamtlänge
zum Makrokontakt: 205,72 mm,
Gesamtlänge der Verlängerung zur
Spitze: 215,72 mm, Max. Durchmesser:
0,55 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
5030R
5035Z
Platin
Impedanz: 1 M bei 1 kHz, Gesamtlänge
zum Makrokontakt: 234,2 mm,
Gesamtlänge der Verlängerung zur
Spitze: 244,2 mm, Max. Durchmesser:
0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5035L Platin
Impedanz: 1 M bei 220 Hz, Gesamtlänge
zum Makrokontakt: 234,2 mm,
Gesamtlänge der Verlängerung zur
Spitze: 244,2 mm, Max. Durchmesser:
0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5730R
5735Z
Platin
Impedanz: 1 M bei 1 kHz, Gesamtlänge
zum Makrokontakt: 227,2 mm,
Gesamtlänge der Verlängerung zur
Spitze: 237,2 mm, Max. Durchmesser:
0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
5735L Platin
Impedanz: 1 M bei 220 Hz, Gesamtlänge
zum Makrokontakt: 227,2 mm,
Gesamtlänge der Verlängerung zur
Spitze: 237,2 mm, Max. Durchmesser:
0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
In vivo gemessene Impedanzen können von den oben angegebenen Impedanzen aufgrund verschiedener
Einflussfaktoren wie u. a. Eintauchlänge, Messstrom und Temperatur abweichen.
