L011-51-02 (Rev. B0, 2020-07-28) 15
1
2
3
A
5
6
4
7
B
C
8

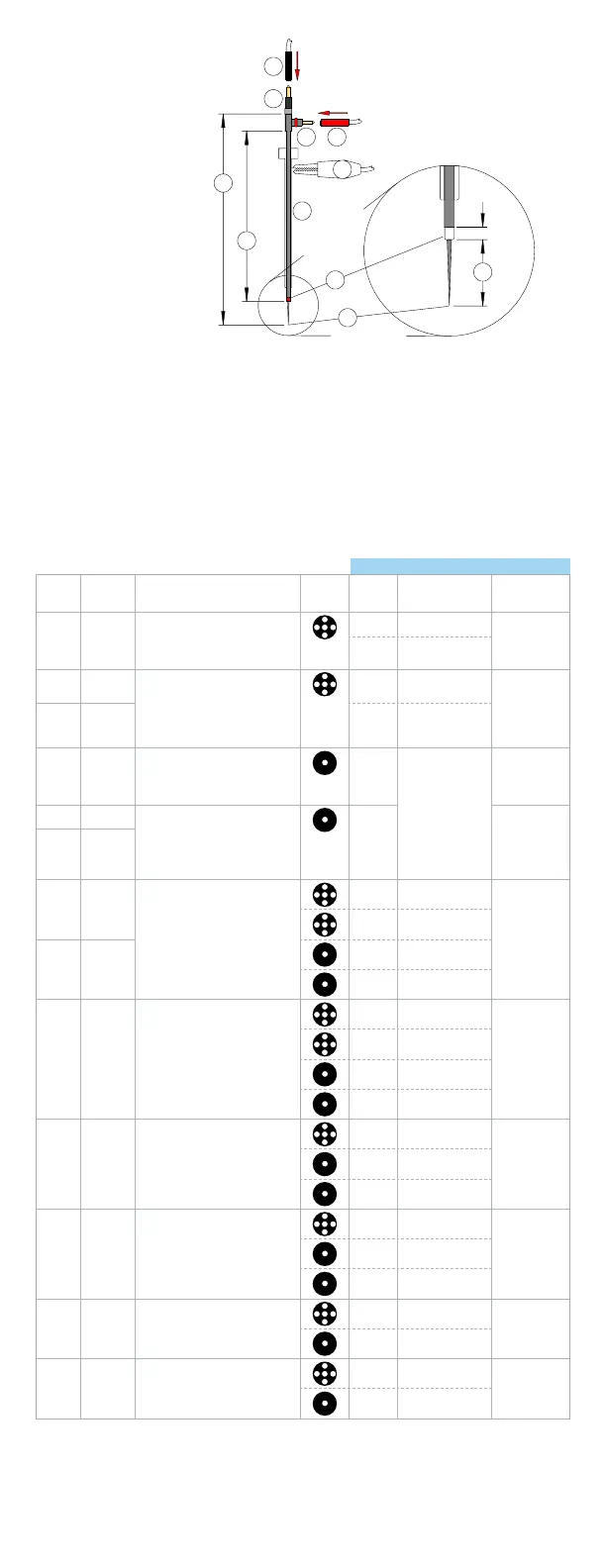

1. Microcontatto
2. Macrocontatto
3. Introduttore
4. Punta del macroelettrodo
5. Punta del microelettrodo
6. Nero
7. Rosso
8. Morsetto a coccodrillo
A. Lunghezza dell’elettrodo
B. Lunghezza differenziale
C. Lunghezza del macrotubo
MTD234(**)(***) (Vedere le definizioni di seguito)
MTD: elettrodo microTargeting™ differenziale
2: Materiale elettrodo di base -
W: tungsteno
P: platino/iridio (80%/20%)
S: acciaio inox
3: Impedenza -
Misurata a 1000 Hz:
A: 500 Kohm (± 30%)
B: 1,0 Megaohm (± 20%)
C: 5,0 Megaohm (± 20%)
D: 10 Megaohm (± 20%)
X: specificare tra ,1 e 10
Z: D.ZAP 1,0 Megaohm (± 20%)
Misurata a 220 Hz:
L: D.ZAP 1,0 Megaohm (± 20%)
4: Confezione -
N: confezione da 6 elettrodi microTargeting™ non sterili
P: confezione da 5 elettrodi microTargeting™ sterili
(**)(***): Dimensioni specifiche del cliente -
Lunghezza elettrodo: 100 mm – 293 mm
Lunghezza differenziale: 1 mm – 50 mm
Lunghezza tubo protettivo: derivata da lunghezza elettrodo e
differenziale
Utilizzato con:
N.
catalogo
Materiale di
punta
Speciche Tipo di inse-
rimento
Sistema di
trasmis-
sione
Introduttore per
elettrodi
Sistema stereo-
tassico
22635L Tungsteno Impedenza: 1M@220Hz, Lunghezza
totale al macrocontatto: 261,5 mm,
Lunghezza di estensione totale alla
punta: 271,5 mm, Diametro max:
0,55 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
mT Drive 66-IT-1018, 66IT-AR
*22335Z
22635Z
Tungsteno Impedenza: 1M@1kHz, Lunghezza
totale al macrocontatto: 261,5 mm,
Lunghezza di estensione totale alla
punta: 271,5 mm, Diametro max:
0,55 mm
*Lunghezza totale al macrocontatto:
268,5 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
*25335Z Platino
mT Drive 66-IT-1018, 66-IT-AR
34625L Tungsteno Impedenza: 1M@220Hz, Lunghezza
totale al macrocontatto: 256,4 mm,
Lunghezza di estensione totale alla
punta: 266,4 mm, Diametro max:
0,77 mm
STar Drive
o
mT Drive
66-IT-01P, 66-IT-09P,
66-IT-13P, 66-IT-05P,
66-IT-07P, 66-IT-14P,
66-IT-08P, 66-IT-01,
66-IT-09, 66-IT-13,
66-IT-05, 66-IT-07,
66-IT-14, 66-IT-08
Leksell
CRW
34625Z
*34325Z
T
ungsteno Impedenza: 1M@1kHz, Lunghezza
totale al macrocontatto: 256,4 mm,
Lunghezza di estensione totale alla
punta: 266,4 mm, Diametro max:
0,77 mm
*Lunghezza totale al macrocontatto:
263,4 mm
STar Drive
o
mT Drive
Leksell
CRW
*35325Z Platino
*44335Z
44930R
44935Z
Tungsteno Impedenza: 1M@1kHz, Lunghezza
totale al macrocontatto: 205,72 mm,
Lunghezza di estensione totale alla
punta: 215,72 mm, Diametro max:
0,55 mm
*Lunghezza totale al macrocontatto:
212,72 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
*45335Z Platino
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
44935L Tungsteno Impedenza: 1M@220Hz, Lunghezza
totale al macrocontatto: 205,72 mm,
Lunghezza di estensione totale alla
punta: 215,72 mm, Diametro max:
0,55 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
5030R
5035Z
Platino Impedenza: 1M@1kHz, Lunghezza
totale al macrocontatto: 234,2 mm,
Lunghezza di estensione totale alla
punta: 244,2 mm, Diametro max:
0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5035L Platino Impedenza: 1M@220Hz, Lunghezza
totale al macrocontatto: 234,2 mm,
Lunghezza di estensione totale alla
punta: 244,2 mm, Diametro max:
0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5730R
5735Z
Platino Impedenza: 1M@1kHz, Lunghezza
totale al macrocontatto: 227,2 mm,
Lunghezza di estensione totale alla
punta: 237,2 mm, Diametro max:
0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
5735L Platino Impedenza: 1M@220Hz, Lunghezza
totale al macrocontatto: 227,2 mm,
Lunghezza di estensione totale alla
punta: 237,2 mm, Diametro max:
0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
Le impedenze misurate in vivo possono differire dalle impedenze specificate sopra a causa di vari fattori che
contribuiscono, inclusi ma non limitati a la lunghezza di immersione, la corrente di misurazione e la temperature.
