FHC microTargeting 22335Z - Page 18

L011-51-02 (Rev. B0, 2020-07-28)
18
1
2
3
A
5
6
4
7
B
C
8

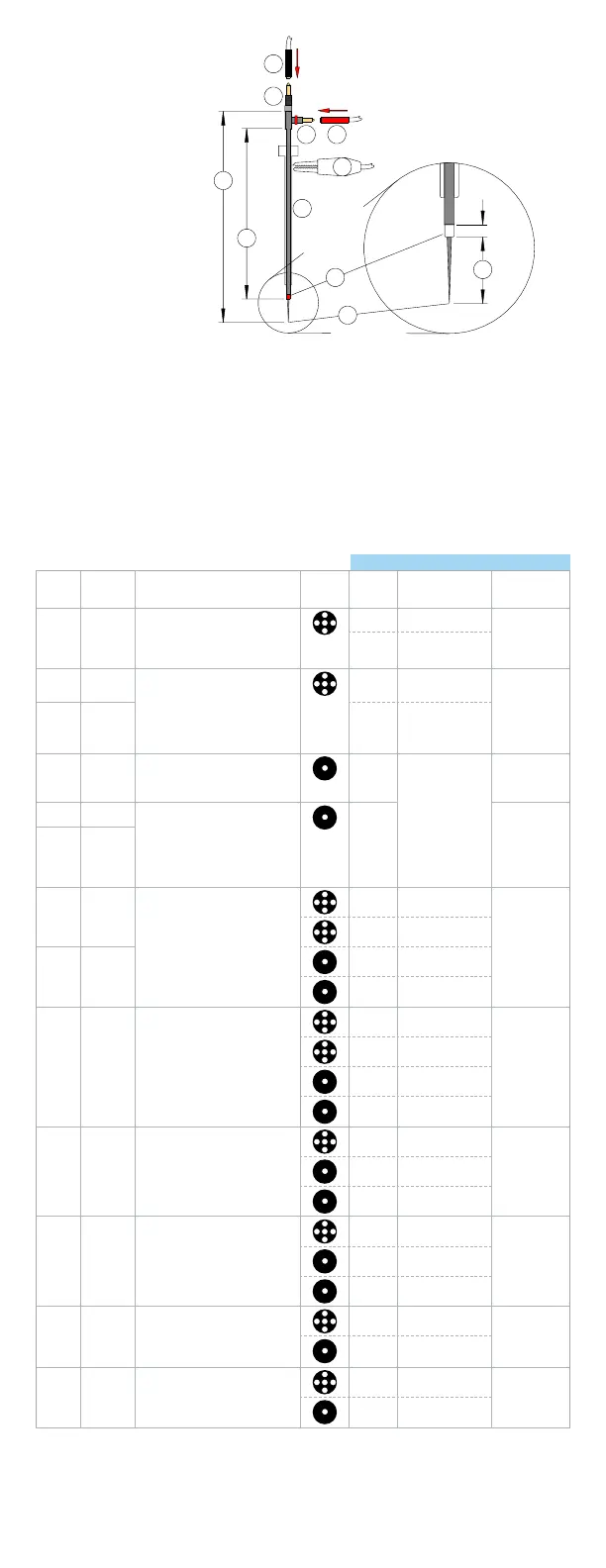

1. Microcontacto
2. Macrocontacto
3. Tubo de inserción
4. Punta del macroelectrodo
5. Punta del microelectrodo
6. Negro
7. Rojo
8. Pinza
A. Longitud del electrodo
B. Longitud diferencial
C. Longitud del macrotubo
MTD234(**)(***) (Ver definiciones a continuación)
MTD: Electrodo microTargeting™, Diferencial
2: Material base del electrodo-
W: Tungsteno
P: Platino/Iridio (80 %/20 %)
S: Acero inoxidable
3: Impedancia-
Medido a 1.000 Hz:
A: 500 Kilohmios (±30 %)
B: 1 Megaohmios (±20 %)
C: 5 Megaohmios (±20 %)
D: 10 Megaohmios (±20 %)
X: Especificar entre 0,1 y 10
Z: D.ZAP 1 Megaohmios (±20 %)
Medido a 220 Hz:
L: D.ZAP 1 Megaohmios (±20 %)
4: Envase-
N: Se suministra un paquete de 6 electrodos microTargeting™ no
estériles
P: Se suministra un paquete de 5 electrodos microTargeting™
estériles
(**)(***): Dimensiones específicas del cliente-
Longitud del electrodo: 100 mm – 293 mm
Longitud diferencial: 1 mm – 50 mm
Longitud del tubo protegido: se obtiene a partir del electrodo y la
longitud diferencial
Usado con:
Número de
catálogo
Material de la
punta
Especicaciones Tipo de
inserción
Sistema de
posiciona-
miento
Tubo de inserción del
electrodo
Sistema estereo-
táctico
22635L Tungteno Impedancia: 1M@220Hz, Longitud total
hasta el macrocontacto:
261,5 mm, Longitud total de extensión
hasta la punta: 271,5 mm, Diámetro
máximo: 0,55 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
mT Drive 66-IT-1018, 66IT-AR
*22335Z
22635Z
Tungteno Impedancia: 1M@1kHz, Longitud total
hasta el macrocontacto:
261,5 mm, Longitud total de extensión
hasta la punta: 271,5 mm, Diámetro
máximo: 0,55 mm
*Longitud total hasta el macrocontacto:
268,5 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
*25335Z Platino
mT Drive 66-IT-1018, 66-IT-AR
34625L Tungteno Impedancia: 1M@220Hz, Longitud total
hasta el macrocontacto:
256,4 mm, Total extension length, to tip:
266,4 mm, Diámetr
o máximo: 0,77 mm
STar Drive
o
mT Drive
66-IT-01P, 66-IT-09P,
66-IT-13P, 66-IT-05P,
66-IT-07P, 66-IT-14P,
66-IT-08P, 66-IT-01,
66-IT-09, 66-IT-13,
66-IT-05, 66-IT-07,
66-IT-14, 66-IT-08
Leksell
CRW
34625Z
*34325Z
Tungteno Impedancia: 1M@1kHz, Longitud total
hasta el macrocontacto:
256,4 mm, Longitud total de extensión
hasta la punta: 266,4 mm, Diámetr
o
máximo: 0,77 mm
*Longitud total hasta el macrocontacto:
263,4 mm
STar Drive
o
mT Drive
Leksell
CRW
*35325Z Platino
*44335Z
44930R
44935Z
Tungteno Impedancia: 1M@1kHz, Longitud total
hasta el macrocontacto:
205,72 mm, Longitud total de extensión
hasta la punta:
215,72 mm, Diámetro máximo: 0,55 mm
*Longitud total hasta el macrocontacto:
212,72 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
*45335Z Platino
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
44935L Tungteno Impedancia: 1M@220Hz, Longitud total
hasta el macrocontacto:
205,72 mm, Longitud total de extensión
hasta la punta:
215,72 mm, Diámetro máximo: 0,55 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
5030R
5035Z
Platino Impedancia: 1M@1kHz, Longitud total
hasta el macrocontacto:
234,2 mm, Longitud total de extensión
hasta la punta: 244,2 mm, Diámetr
o
máximo: 0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5035L Platino Impedancia: 1M@220Hz, Longitud total
hasta el macrocontacto:
234,2 mm, Longitud total de extensión
hasta la punta: 244,2 mm, Diámetr
o
máximo: 0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5730R
5735Z
Platino Impedancia: 1M@1kHz, Longitud total
hasta el macrocontacto: 227,2mm,
Longitud total de extensión hasta
la punta:
237,2mm, Diámetro máximo: 0,56mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
5735L Platino Impedancia: 1M@220Hz, Longitud total
hasta el macrocontacto: 227,2mm,
Longitud total de extensión hasta la
punta: 237,2mm, Diámetro máximo:
0,56mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
La impedancia medida in vivo puede diferir de las impedancias especificadas anteriormente debido a varios
factores contribuyentes, que incluyen, pero no se limitan a la longitud de inmersión, la corriente de medición y
la temperatura.
