FHC microTargeting 22335Z - Page 27

L011-51-02 (Rev. B0, 2020-07-28) 27
1
2
3
A
5
6
4
7
B
C
8

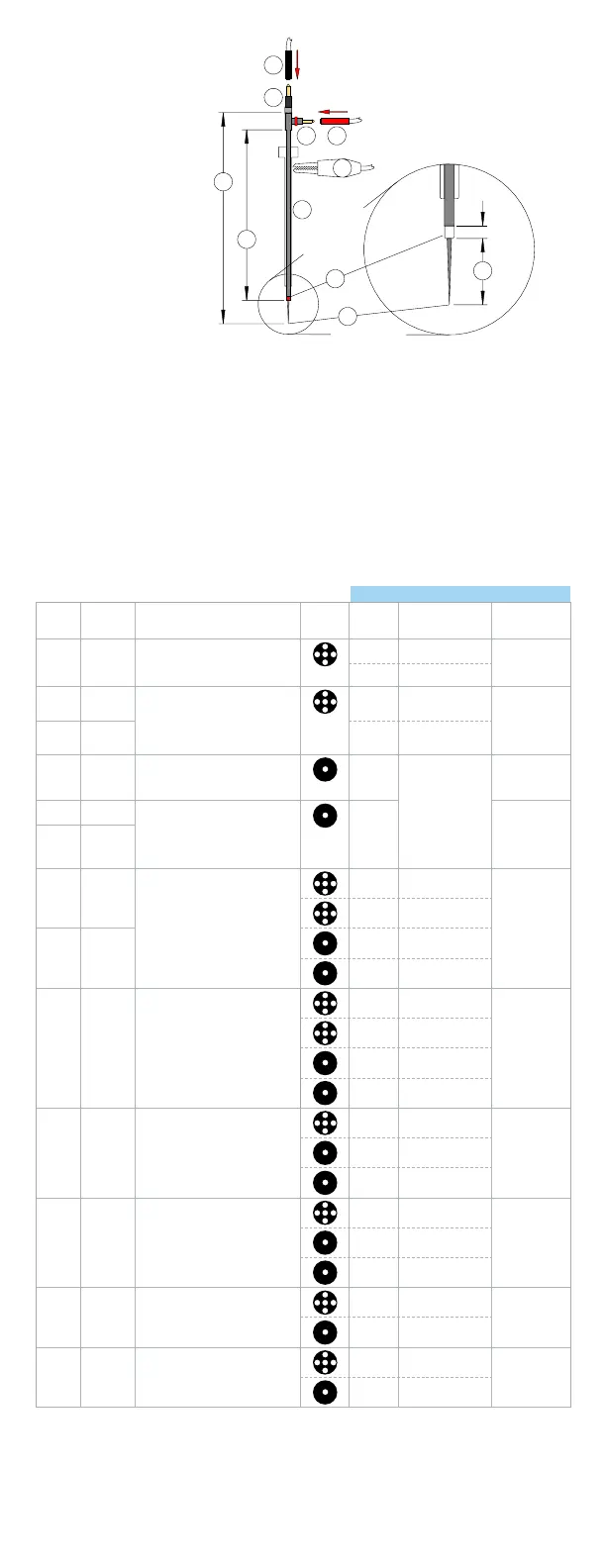

Käytetään näiden kanssa:
1. Mikrokosketin
2. Makrokosketin
3. Asetusputki
4. Makroelektrodin kärki
5. Mikroelektrodin kärki
6. Musta
7. Punainen
8. Hauenleuka
A. Elektrodin pituus
B. Pituusero
C. Makroputken pituus
MTD234(**)(***) (katso määritelmät alta)
MTD: microTargeting™-elektrodi, differentiaali
2: Elektrodin perusmateriaali
W: volframi
P: platina/iridium (80/20 %)
S: ruostumaton teräs
3: Impedanssi
Mitattu 1000 Hz:n taajuudella:
A: 500 KΩ (± 30 %)
B: 1,0 MΩ (± 20 %)
C: 5,0 MΩ (± 20 %)
D: 10 MΩ (± 20 %)
X: Määritä väliltä 0,1 ja 10
Z: D.ZAP 1,0 MΩ (± 20 %)
Mitattu 220 Hz:n taajuudella:
L: D.ZAP 1,0 MΩ (± 20 %)
4: Pakkaus
N: Pakkaus, jossa on 6 steriloimatonta microTargeting™
-elektrodia
P: Pakkaus, jossa on 5 steriloitua microTargeting™-elektrodia
(**)(***): Asiakaskohtaiset mitat
Elektrodin pituus: 100–293 mm
Pituusero: 1–50 mm
Suojaputken pituus: saadaan elektrodin ja pituuseron pituudesta
Luettelo-
numero
Kärjen
materiaali
Tekniset tiedot Sisäänvien-
tityyppi
Ohjaus-
järjestelmä
Elektrodin
asetusputki
Stereotaktinen
järjestelmä
22635L Volframi Impedanssi 1 MΩ 220 Hz:n taajuudella,
kokonaispituus makrokontaktiin 261,5
mm, jatkettu kokonaispituus kärkeen
271,5 mm, suurin läpimitta 0,55 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
mT Drive 66-IT-1018, 66IT-AR
*22335Z
22635Z
Volframi Impedanssi 1 MΩ 1 kHz:n taajuudella,
kokonaispituus makrokontaktiin 261,5
mm, jatkettu kokonaispituus kärkeen
271,5 mm, suurin läpimitta 0,55 mm
*kokonaispituus makrokontaktiin
268,5 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
*25335Z Platina
mT Drive 66-IT-1018, 66-IT-AR
34625L Volframi Impedanssi 1 MΩ 220 Hz:n taajuudella,
kokonaispituus makrokontaktiin 256,4
mm, jatkettu kokonaispituus kärkeen
266,4 mm, suurin läpimitta 0,77 mm
STar Drive
tai
mT Drive
66-IT-01P, 66-IT-09P,
66-IT-13P, 66-IT-05P,
66-IT-07P, 66-IT-14P,
66-IT-08P, 66-IT-01,
66-IT-09, 66-IT-13,
66-IT-05, 66-IT-07,
66-IT-14, 66-IT-08
Leksell
CRW
34625Z
*34325Z
Volframi Impedanssi 1 MΩ 1 kHz:n taajuudella,
kokonaispituus makrokontaktiin 256,4
mm, jatkettu kokonaispituus kärkeen
266,4 mm, suurin läpimitta 0,77 mm
*kokonaispituus makrokontaktiin
263,4 mm
STar Drive
tai
mT Drive
Leksell
CRW
*35325Z Platina
*44335Z
44930R
44935Z
Volframi Impedanssi 1 MΩ 1 kHz:n taajuudella,
kokonaispituus makrokontaktiin 205,72
mm, jatkettu kokonaispituus kärkeen
215,72 mm, suurin läpimitta 0,55 mm
kokonaispituus makrokontaktiin
212,72 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
*45335Z Platina
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
44935L Volframi Impedanssi 1 MΩ 220 Hz:n taajuudella,
kokonaispituus makrokontaktiin 205,72
mm, jatkettu kokonaispituus kärkeen
215,72 mm, suurin läpimitta 0,55 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
5030R
5035Z
Platina Impedanssi 1 MΩ 1 kHz:n taajuudella,
kokonaispituus makrokontaktiin 234,2
mm, jatkettu kokonaispituus kärkeen
244,2 mm, suurin läpimitta 0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5035L Platina Impedanssi 1 MΩ 220 Hz:n taajuudella,
kokonaispituus makrokontaktiin 234,2
mm, jatkettu kokonaispituus kärkeen
244,2 mm, suurin läpimitta 0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5730R
5735Z
Platina Impedanssi 1 MΩ 1 kHz:n taajuudella,
kokonaispituus makrokontaktiin 227,2
mm, jatkettu kokonaispituus kärkeen
237,2 mm, suurin läpimitta 0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
5735L Platina Impedanssi 1 MΩ 220 Hz:n taajuudella,
kokonaispituus makrokontaktiin 227,2
mm, jatkettu kokonaispituus kärkeen
237,2 mm, suurin läpimitta 0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
In vivo -mitatut impedanssit voivat poiketa edellä mainituista impedansseista eri tekijöiden, kuten
upotussyvyyden, mittausvirran ja lämpötilan, vuoksi.
