L011-51-02 (Rev. B0, 2020-07-28) 39
1
2
3
A
5
6
4
7
B
C
8

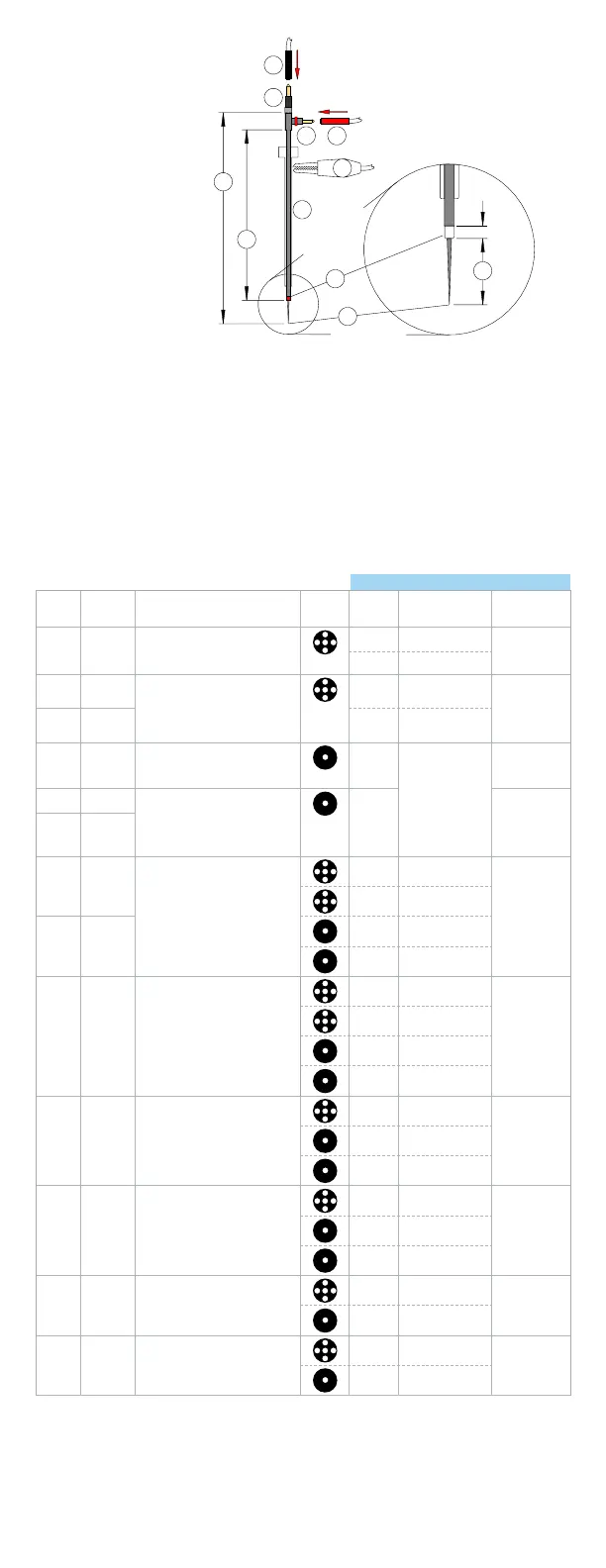

Pro použití:
1. mikro kontakt
2: makro kontakt
3: zaváděcí trubička
4. Špička makroelektrody
5. Špička mikroelektrody
6. černá
7. červená
8. svorka typu krokodýl
A. Délka elektrody
B. Rozdílná délka
C. Délka makro trubičky
MTD234(**)(***) (viz definice níže)
MTD: microTargeting™ elektroda s délkou rozdílu
2: základní materiál elektrody-
W: wolfram
P: platina/iridium (80%/20%)
S: nerezová ocel
3: impedance-
měřeno při 1000 Hz:
A: 500 kiloohmů (±30 %)
B: 1,0 megaohm (±20 %)
C: 5,0 megaohmů (±20 %)
D: 10 megaohmů (±20 %)
X: k určení mezi 0,1 a 10
Z: D.ZAP 1,0 megaohm (±20 %)
měřeno při 220 Hz:
L: D.ZAP 1,0 megaohm (±20 %)
4: balení-
N: balení 6 nesterilních elektrod microTargeting™
P: balení 5 sterilních elektrod microTargeting™
(**)(***): konkrétní rozměry pro zákazníka-
A. délka elektrody: 100 mm – 293 mm
B. délka rozdílu: 1 mm – 50 mm
délka ochranné trubičky: odvozena od elektrody a délky rozdílu
Číslo
katalogu
Materiál
špiček
Specikace Druh zavá-
dění
Zaváděcí
systém
Zaváděcí trubička
elektrody
Stereotaktický
systém
22635L Wolfram Impedance: 1 M@220 Hz, celková délka
k makro kontaktu: 261,5 mm, celková
délka ke špičce: 271,5 mm, maximální
průměr: 0,55 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
mT Drive 66-IT-1018, 66IT-AR
*22335Z
22635Z
Wolfram Impedance: 1 M@1 kHz, celková délka
k makro kontaktu: 261,5 mm, celková
délka ke špičce: 271,5 mm, maximální
průměr: 0,55 mm
*celková délka k makro kontaktu:
268,5 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
*25335Z Platina
mT Drive 66-IT-1018, 66-IT-AR
34625L Wolfram Impedance: 1 M@220 Hz, celková délka
k makro kontaktu: 256,4 mm, celková
délka ke špičce: 266,4 mm, maximální
průměr: 0,77 mm
STar Drive
nebo
mT Drive
66-IT-01P, 66-IT-09P,
66-IT-13P, 66-IT-05P,
66-IT-07P, 66-IT-14P,
66-IT-08P, 66-IT-01,
66-IT-09, 66-IT-13,
66-IT-05, 66-IT-07,
66-IT-14, 66-IT-08
Leksell
CRW
34625Z
*34325Z
Wolfram Impedance: 1 M@1 kHz, celková délka
k makro kontaktu: 256,4 mm, celková
délka ke špičce: 266,4 mm, maximální
průměr: 0,77 mm
*celková délka k makro kontaktu:
263,4 mm
STar Drive
nebo
mT Drive
Leksell
CRW
*35325Z Platina
*44335Z
44930R
44935Z
Wolfram Impedance: 1 M@1 kHz, celková délka
k makro kontaktu: 205,72 mm, celková
délka ke špičce: 215,72 mm, maximální
průměr: 0,55 mm
*celková délka k makro kontaktu:
212,72 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
*45335Z Platina
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
44935L Wolfram Impedance: 1 M@220 Hz, celková délka
k makro kontaktu: 205,72 mm, celková
délka ke špičce: 215,72 mm, maximální
průměr: 0,55 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
5030R
5035Z
Platina Impedance: 1 M@1 kHz, celková délka
k makro kontaktu: 234,2 mm, celková
délka ke špičce: 244,2 mm, maximální
průměr: 0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5035L Platina Impedance: 1 M@220 Hz, celková délka
k makro kontaktu: 234,2 mm, celková
délka ke špičce: 244,2 mm, maximální
průměr: 0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5730R
5735Z
Platina Impedance: 1 M@1 kHz, celková délka
k makro kontaktu: 227,2 mm, celková
délka ke špičce: 237,2 mm, maximální
průměr: 0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
5735L Platina Impedance: 1 M@220 Hz, celková délka
k makro kontaktu: 227,2 mm, celková
délka ke špičce: 237,2 mm, maximální
průměr: 0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
Impedance měřené in vivo se mohou lišit od výše uvedených impedancí vlivem různých faktorů, včetně, nikoliv
však výlučně, délky zanoření, měřicího proudu a teploty.
