39
C
B
A
SCHRAUBE
SCREW
VIS
TORNILLO
VITE
17
SCHRAUBE
SCREW
VIS
TORNILLO
VITE
17
REGULIERUNGSSCHRAUBE
RESTOP SCREW
VIS DE BLOCAGE
TORNILLO DE BLOQUEO
VITE DI FERMO
5
EN

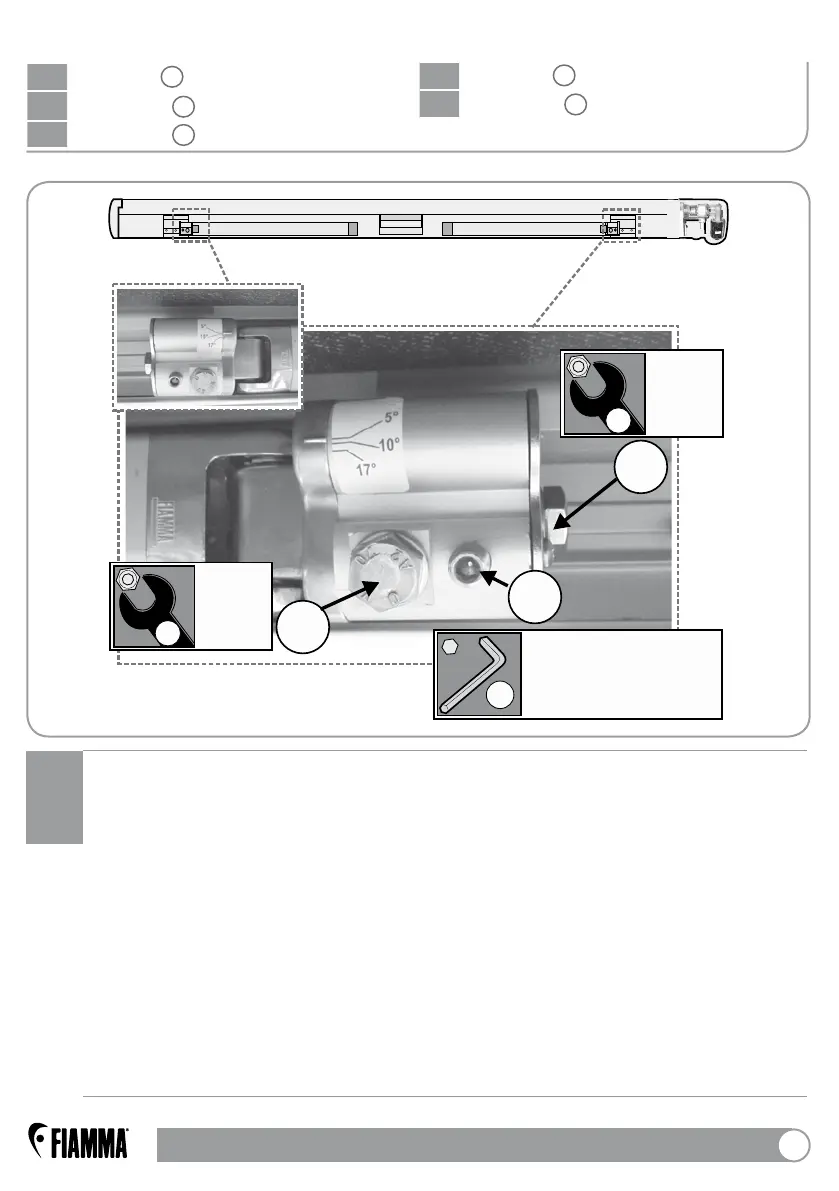

Problem 1 arm adjustment
ES
Problema 1 regulacion del brazo
DE
Problem 1 Armregulierung
FR
Problème 1 réglage du bras
IT
Problema 1 regolazione del braccio
DE
1 - Die Markise vollständig öffnen.
2 - Die Schraube A leicht lösen.
3 - Den Regulierungsdübel C solange aufschrauben bis er sich fast löst
(hierbei handelt es sich um eine Blockierungsschraube).
4 - Die Schraube B allmählich im Uhrzeigersinn drehen, so dass sich der
Gelenkarm anhebt. In entgegengesetzte Richtung um den Gelenkarm
abzusenken und dabei jeweils kontrollieren, dass die Frontblende
horizontal ist.
5 - Sobald die korrekte Ausrichtung eingestellt ist, die Schraube C und
anschliessend die Schraube A komplett anziehen.
Diese Eingriffe können die Neigungsregulierung der Frontblende hemmen, daher
immer schrittweise vorgehen.
