CZ 32
FZS 3020-B
Sestavení

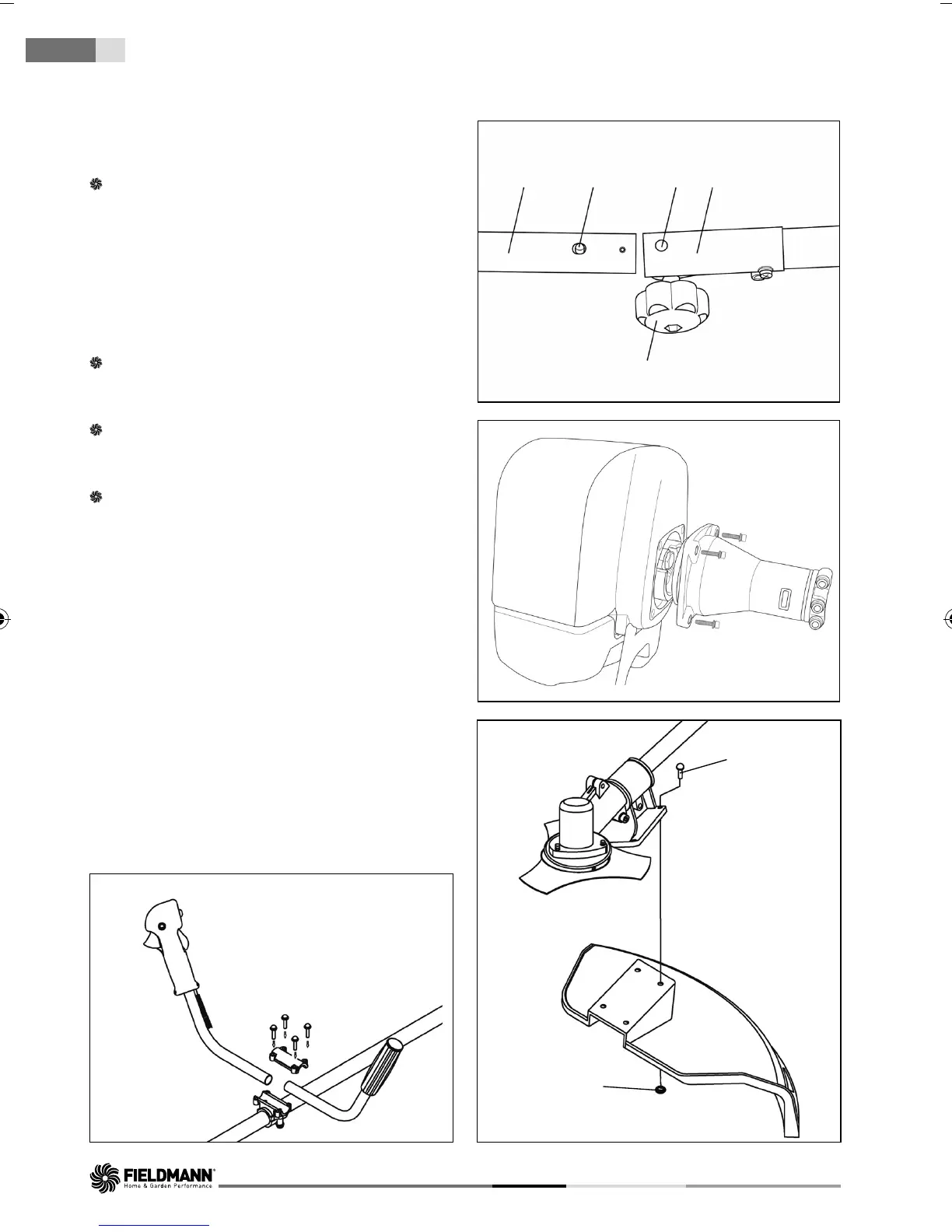

5. SESTAVENÍ
Spojte hřídel křovinořezu (Obr. 2). Zasuňte spodní
část hřídele (Obr. 2, bod 1) do spoje (Obr. 2,
bod 2), který je součástí horního dílu hřídele.
Aretační kolík (Obr. 2, bod 3) musí zapadnout
do otvoru (Obr. 2, bod 4). Poté oba díly zajistěte
dotažením šroubu (Obr. 2, bod 5). Pro snazší
transport křovinořezu, lze hřídel opět rozpojit.
Pomocí čtyř přiložených šroubů připevněte motor
křovinořezu ke hřídeli (viz obr. 3).
Namontujte ochranný kryt na hřídel pomocí
přiložených šroubů a matek (viz obr. 4).
Namontujte rukojeť do držáku (viz obr. 5).
Rukojeť je možné po hřídeli posouvat. Každý tak
může zvolit ideální pozici pro pohodlnou práci.
Po zvolení ideální pracovní polohy dotáhněte
šrouby. Přívodní kabel zajistěte k hřídeli pomocí
přiložených stahovacích pásek.
Obr. 5
Obr. 3
Obr. 2
Obr. 4
Šroub
Matka
13 42
5
