Összeszerelés
A damilfej felszerelése
Rögzítse a tengelyt a mellékelt hatszögletű
kulccsal (ld. 6. ábra). Ehhez a védőfedélen
található nyílást rá kell illeszteni a tengelyen lévő
nyílásra, majd a hatszögletű kulcsot bele kell
dugni. A két nyílás összeillesztéséhez forgassa el
a védőfedelet.
Az egyes alkatrészeket a következő sorrendben
szerelje fel:
1. az A fogazott rögzítőalátétet (ez is el van látva
egy nyílással a rögzítéshez)
2. damilfej
A damilfejet csavarozza a tengelyre az óramutató
járásával megegyező irányú forgatással
(vigyázat, fordított menet), és alaposan húzza
meg.
Vegye ki a hatszögletű kulcsot a rögzítőnyílásból.
Damilpótlás a damilfejen
1. A fej oldalán nyomja össze a fedél biztonsági
reteszeit, és vegye le a fedelet (ld. A & B ábra)
2. Vegye ki a damilfejből a tárcsát. Készítsen elő egy
kb. 2 - 3 m hosszú 2,4 mm átmérőjű damilt.
3. A damilt a közepén hajlítsa meg, és a hajlatot
rögzítse a vájatban (ld. C ábra)
4. Mindkét végét ezután tekerje fel a tárcsára,
mégpedig az óramutató járásával megegyező
irányban. A feltekert damil végeit rögzítse az
előkészített nyílásokba. (ld. D ábra)
5. A tárcsát helyezze vissza a damilfejbe, és rögzítse
a fedéllel (ld. E és F ábra)
FIGYELMEZTETÉS!
Csak jó minőségű, 2,4 mm átmérőjű nejlondamilt
használjon. A nejlondamil helyett soha nem
használjon drótot vagy dróttal merevített damilt. Csak
eredeti damilfejet használjon.
B
C
D
E F
A

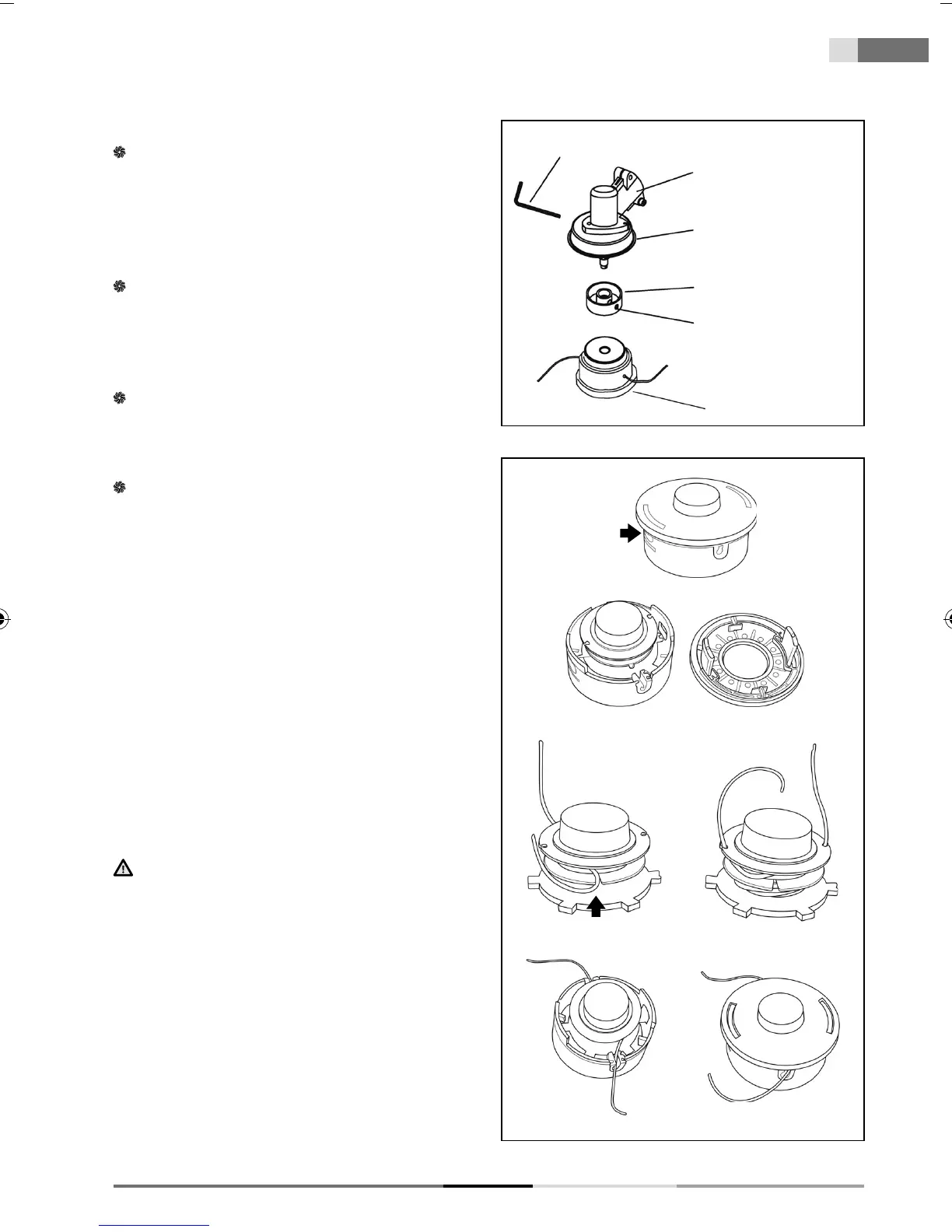

Ábra 6
Hatszögletű kulcs 4 mm
Tengely
Védőburkolat
A fogazott rögzítőalátét
Rögzítőnyílás
Damilfej
