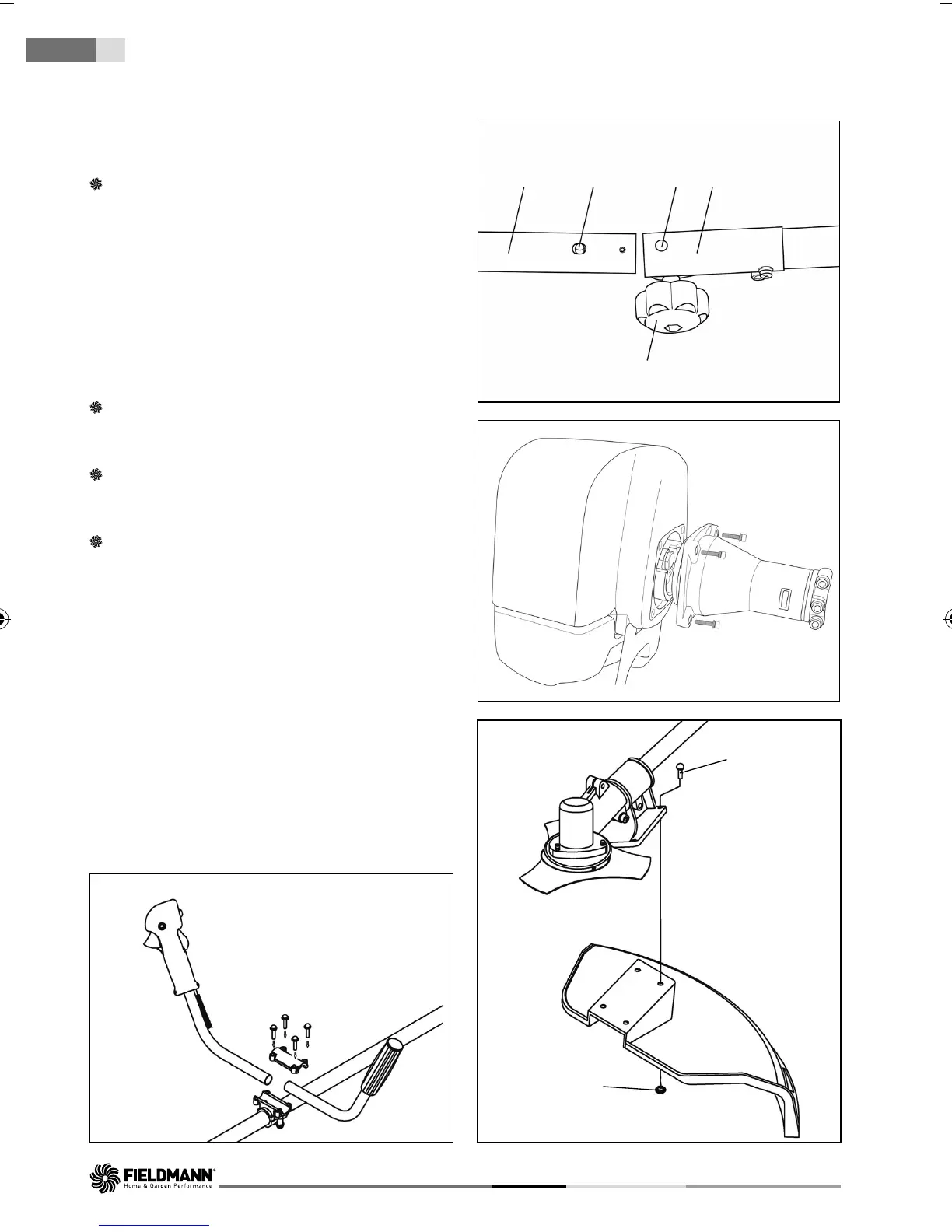

5. ÖSSZESZERELÉS
Csatlakoztassa a bozótvágó tengelyét (2. ábra).
Dugja a tengely alsó részét (2. ábra 1. pont)
a csatlakozóba (2. ábra 2. pont), ami a tengely
felső részéhez tartozik. A rögzítőpeceknek
(2. ábra 3. pont) be kell illeszkednie a nyílásba
(2. ábra 4. pont). Ezután mindkét részt rögzítse
a csavar meghúzásával (2. ábra 5. pont).
A bozótvágó könnyebb szállítása érdekében
a tengelyt szét lehet választani.
A négy mellékelt csavar segítségével erősítse
a bozótvágó motorját a tengelyhez (ld. 3. ábra).
Szerelje fel a védőfedelet a tengelyre a mellékelt
csavarok és anyák segítségével (ld. 4. ábra).
Szerelje a fogantyút a tartóra (ld. 5. ábra).
A fogantyút a tengelye mentén el lehet tolni. Így
mindenki ideális helyzetbe állíthatja a kényelmes
munkához. Az ideális pozíció kiválasztása után
húzza meg a csavarokat. A tápkábelt rögzítse
a mellékelt rögzítőszalagok segítségével.
5. ábra
Ábra 3
Ábra 2
Ábra 4
Csavar
Anyacsavar
13 42
5
