CZ
BENZÍNOVÝ KŘOVINOŘEZ NÁVOD K OBSLUZE
33

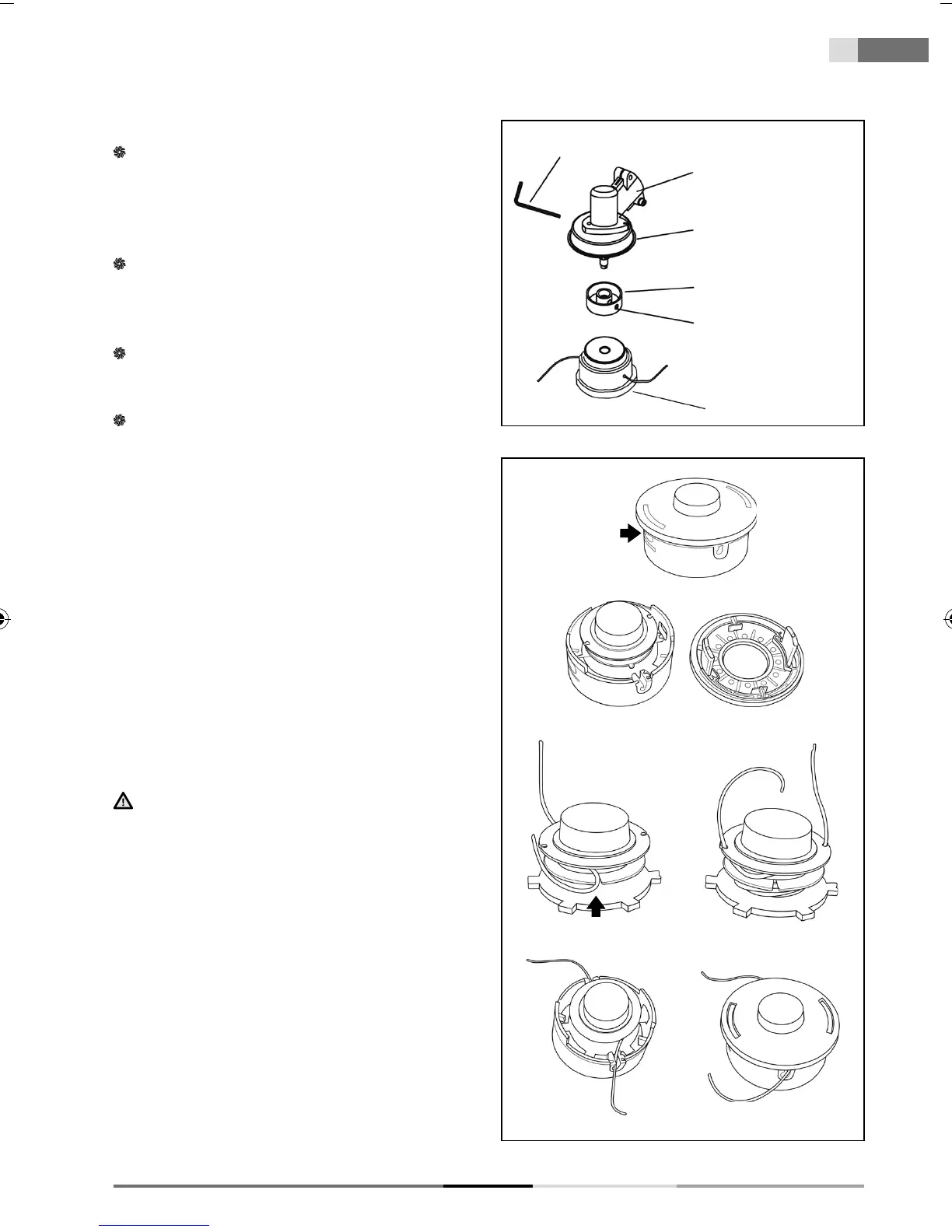

Sestavení
Montáž strunové hlavy
Zablokujte hřídel přiloženým šestihranným
klíčem (viz obr. 6). Za tímto účelem je nutné
srovnat otvor v ochranném krytu s otvorem
v hřídeli a zasunout šestihranný klíč. Srovnání
otvorů docílíte otáčením ochranného krytu.
Jednotlivé díly namontujte v tomto pořadí:
1. ozubená aretační podložka A (také opatřena
otvorem pro aretaci)
2. strunová hlava
Strunovou hlavu našroubujte na hřídel otáčením
ve směru pohybu hodinových ručiček (pozor
obrácený závit) a řádně ji utáhněte.
Vyjměte šestihranný klíč z aretačního otvoru.
Doplnění struny do strunové hlavy
1. Na boku hlavy stačte aretační západky krytu
a kryt sejměte (viz obr. A& B)
2. Vyjměte cívku ze strunové hlavy. Připravte si
cca 2 -3 m struny o průměru 2,4 mm.
3. Strunu v polovině přehněte a ohyb zajistěte
v drážce (viz obr. C)
4. Oba konce poté souběžně namotejte na cívku
a to ve směru hodinových ručiček. Konce
namotané struny zajistěte do připravených
otvorů (viz obr. D)
5. Cívku umístěte zpět do strunové hlavy a zajistěte
ji krytem (viz obr. E a F)
VAROVÁNÍ!
Používejte pouze kvalitní nylonovou strunu
s průměrem 2,4 mm. Nikdy místo nylonové struny
nepoužívejte drát nebo strunu vyztuženou drátem.
Používejte pouze originální strunovou hlavu.
B
C
D
E F
A
Obr. 6
Šestihranný klíč 4 mm
Hřídel
Ochranný kryt
Ozubená aretační
podložka A
Aretační otvor
Strunová hlava
