5
1. Das 1-1/4-Zoll-Rohr in den
Tankadapter schrauben.
Das Gewinde mit einem
geeigneten Dichtmittel
flüssigkeitsdicht abdichten
(Abb. 1).
Werkstoffe:
• 1-1/4-Zoll-Rohr so zugeschnitten, dass es bis 75 mm (3") über den Tankboden
reicht, wenn es in den Tankadapter eingeschraubt ist und der Tankadapter in den
Tankflansch geschraubt ist (siehe Diagramm MONTAGE AN EINEM TANK AUF
SCHIENEN).
• Für die Anwendung geeignetes Gewindedichtmittel für Rohrverschraubungen.
Einbauverfahren:

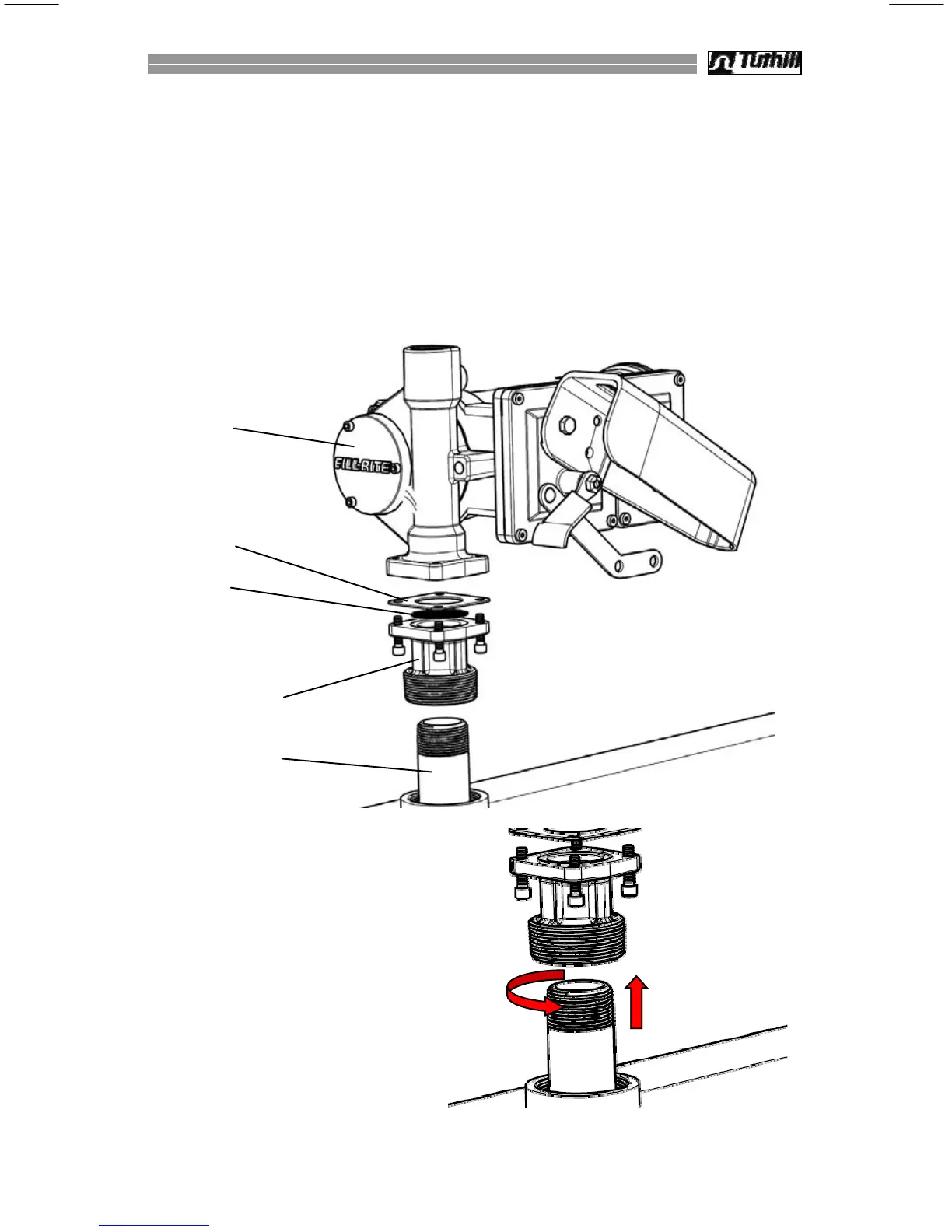

Typische Montage an einem Tank auf Schienen
Abb. 1
Montageansicht
Pumpe
Dichtung
Sieb
Tankadapter
Saugrohr
(1-1/4-Zoll-Rohr)
