9

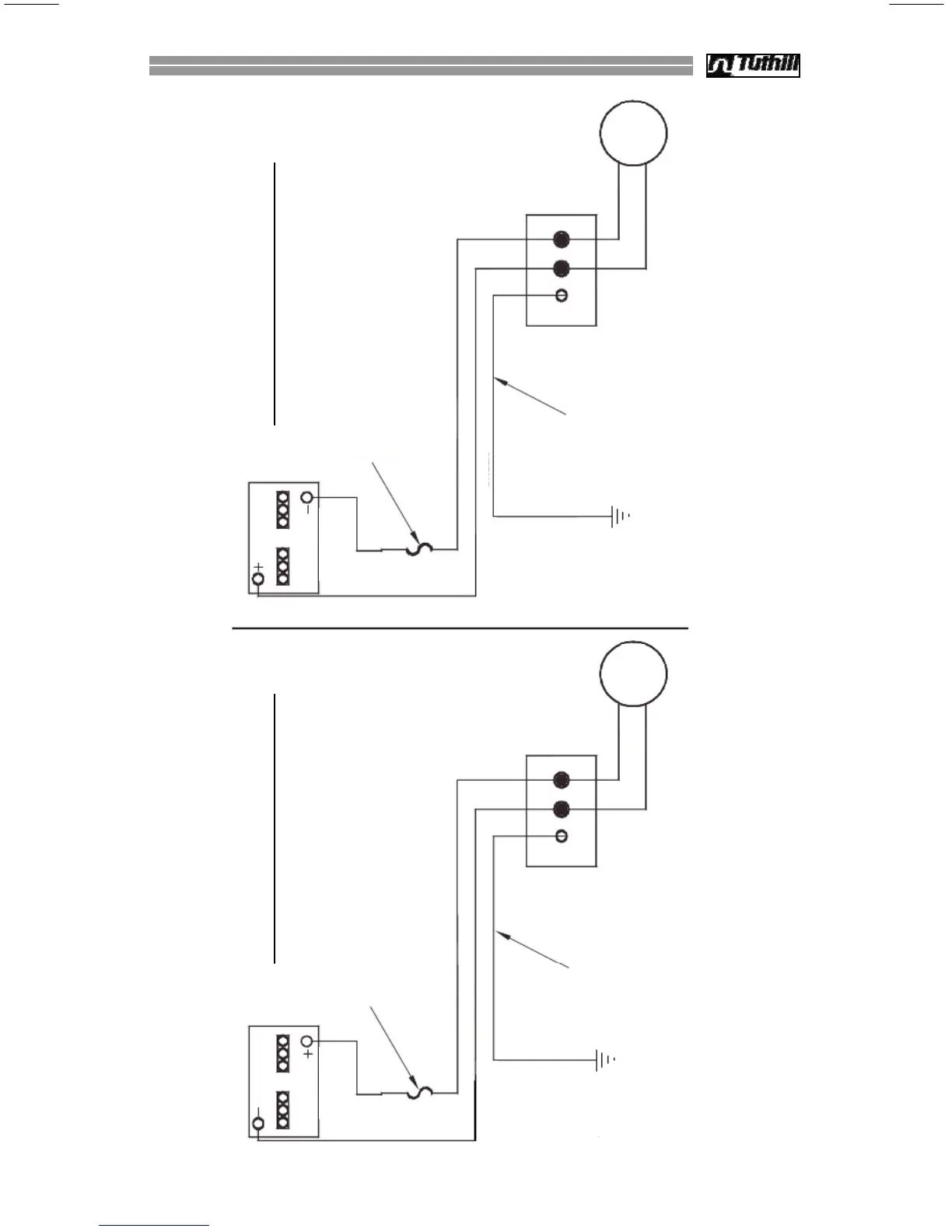

Schaltplan
50-A-Sicherung außerhalb der
Gefahrenzone. Die Größe ist den
Einbaurichtlinien zu entnehmen.
50-A-Sicherung außerhalb der
Gefahrenzone. Die Größe ist den
Einbaurichtlinien zu entnehmen.
SYSTEM MIT NEGATIVER ERDUNG SYSTEM MIT POSITIVER ERDUNG
BATTERIE
ROT+
SCHWARZ-
GRÜN
FAHRGESTELLMASSE
FELDVERKABELUNG
Abb. 1
MASSE
MOTOR
ROT+
SCHWARZ-
INTEGRIERTE
VERTEILERDOSE
Abb. 2
BATTERIE
SCHWARZ-
ROT+
GRÜN
FAHRGESTELLMASSE
FELDVERKABELUNG
MASSE
MOTOR
SCHWARZ-
ROT+
INTEGRIERTE
VERTEILERDOSE
