Verkabelung
Verkabelungsverfahren
2. Den Einlassflansch (mit dem
Saugrohr) in den Tankflansch
schrauben; das Gewinde mit
einem geeigneten Dichtmittel
flüssigkeitsdicht abdichten
(Abb. 2).
Typische Montage an einem Tank auf Schienen (Forts.)

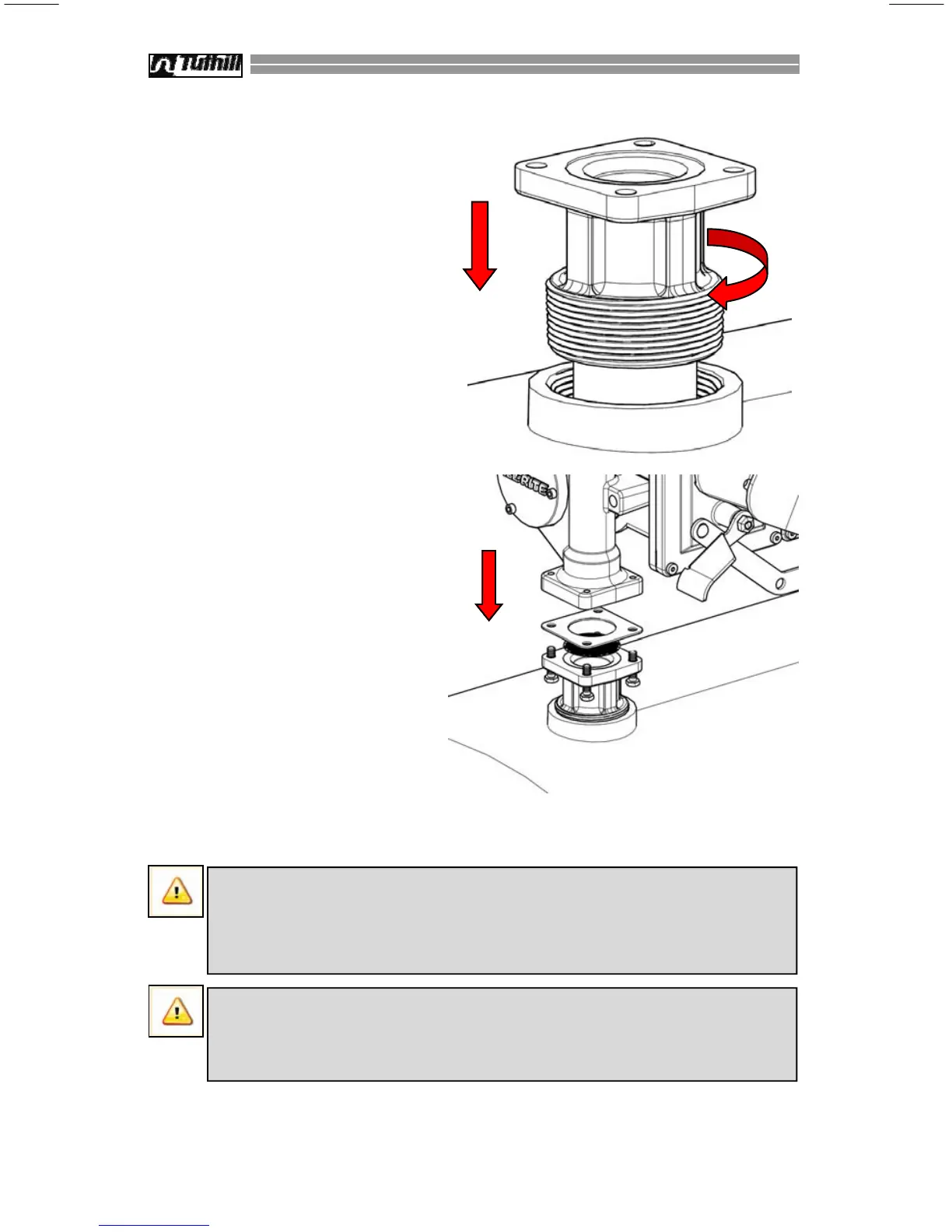

Abb. 2
3. Die Pumpe am Adapter
montieren; sicherstellen,
dass Dichtung und Sieb
eingebaut werden wie
dargestellt (Abb. 3).
Abb. 3
VORSICHT! Die Pumpe der FR3200 Serie ist für den Betrieb mit 12 V-Gleichspannung
ausgelegt. Das mitgelieferte Batteriekabel verwenden, um die Pumpe von einer 12-V-
Gleichspannungsbatterie zu speisen. Eine 50-A-Sicherung muss im Batteriekabel
vorgesehen werden (siehe Schaltplan auf Seite 9), um das Kabel gegen Kurzschluss zu
sichern.
VORSICHT! Der Spannungsabfall im Kabel hängt von der Länge des Kabels zwischen
Batterie und Pumpe ab. Falls der Abstand größer als 6,1 m (20') ist, auf örtliche Vorschriften
oder die US-Norm NEC Bezug nehmen, um den korrekten Drahtdurchmesser für diese
Anwendung zu ermitteln.
