9

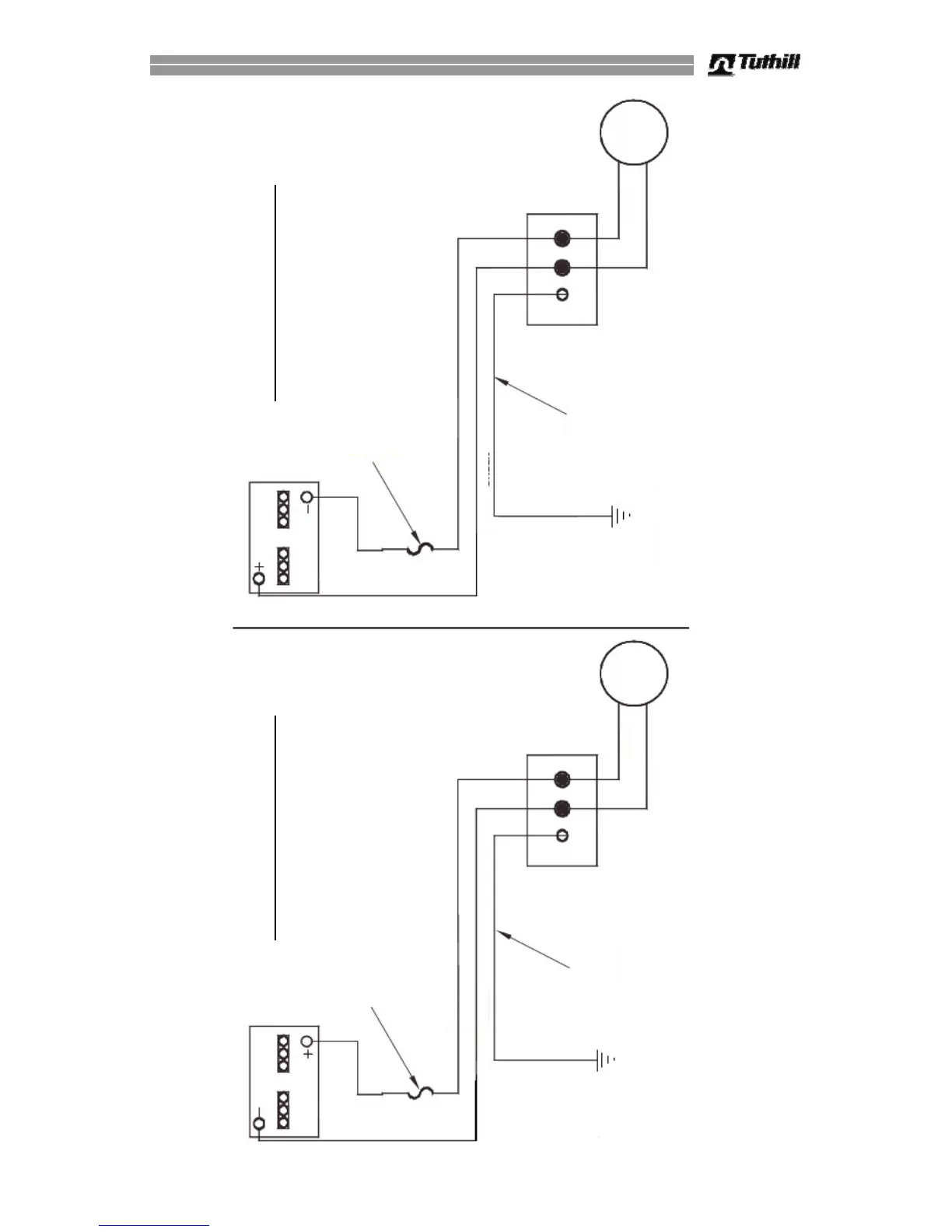

Schéma de câblage
Fusible de 50 A situé en dehors de la
zone dangereuse. Se reporter aux
instructions d’installation pour la taille.
Fusible de 50 A situé en dehors de la
zone dangereuse. Se reporter aux
instructions d’installation pour la taille.
SYSTÈME MASSE NÉGATIVE SYSTÈME MASSE POSITIVE
BATTERIE
ROUGE +
NOIR -
VERT
MASSE CHÂSSIS
CÂBLE
D’EXCITATION
Illust. 1
TERRE
MOTEUR
ROUGE +
NOIR -
BOÎTE DE
JONCTION
INTÉGRALE
Illust. 2
BATTERIE
NOIR -
ROUGE +
VERT
MASSE CHÂSSIS
CÂBLE
D’EXCITATION
TERRE
MOTEUR
NOIR -
ROUGE +
BOÎTE DE
JONCTION
INTÉGRALE
