8
Câblage pour courant continu (suite)

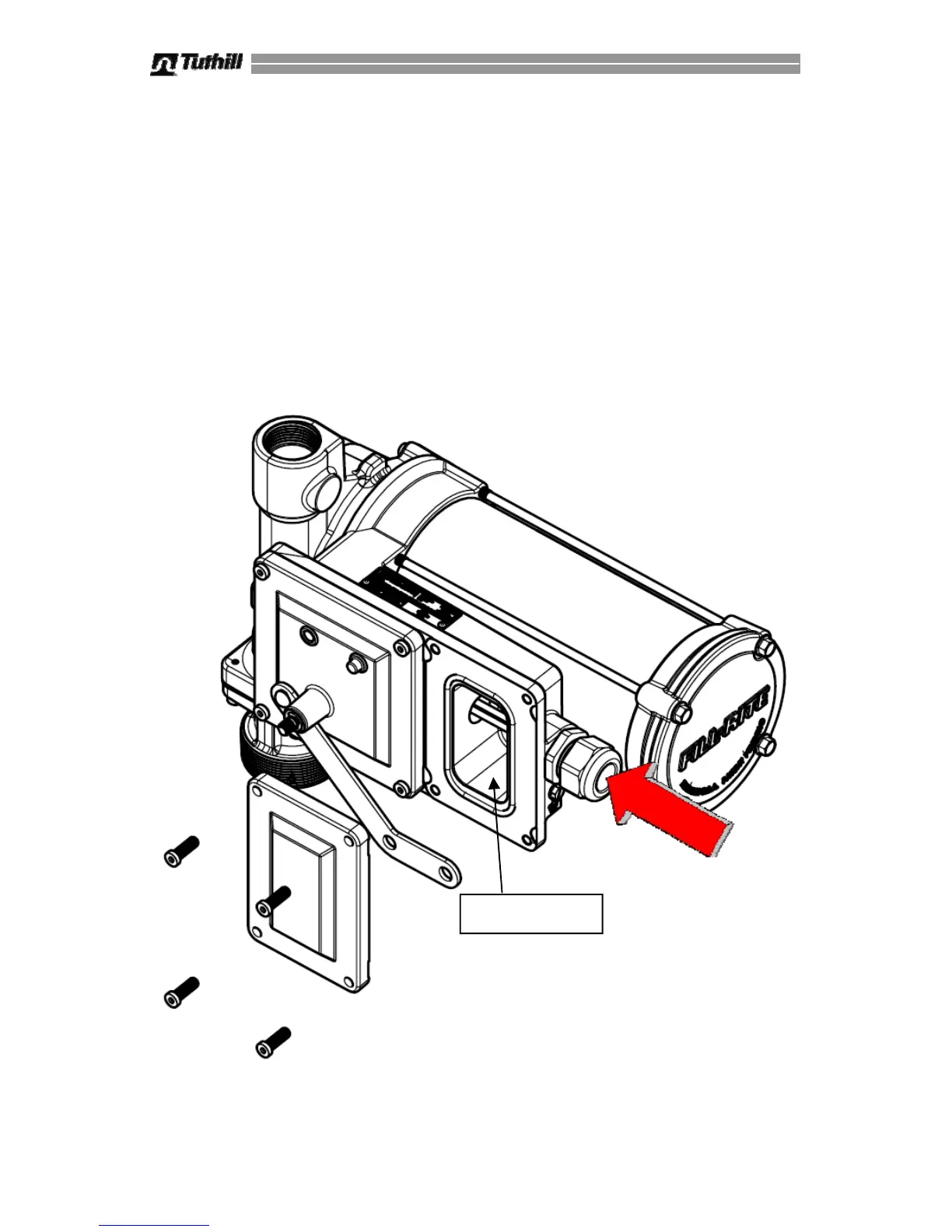

Figure 4
E
n
t
r
é
e
d
e
s
f
i
l
s
Boîte de jonction
Pour réservoirs montés sur plate-forme
1. Faire courir les fils électriques jusqu’à la source d’alimentation électrique en faisant reposer au
besoin les fils sur des supports et en les protégeant des arêtes tranchantes, de la chaleur et de
tout ce qui pourrait endommager les fils.
2. Attacher une extrémité du porte-fusible au fil rouge de la pompe. Réaliser une connexion
électrique solide avec l’autre extrémité du porte-fusible vers la borne positive de la source
d’alimentation. Réaliser une connexion électrique solide avec le fil noir de la pompe vers la
borne négative de la source d’alimentation.
3. Vérifier toutes les connexions pour s’assurer qu’elles sont réalisées selon les instructions et
conformément à tous les codes de l’électricité. Insérer le fusible de 50 A dans le porte-fusible.
L’installation est maintenant terminée.
