Gleichspannungsverkabelung (Forts.)

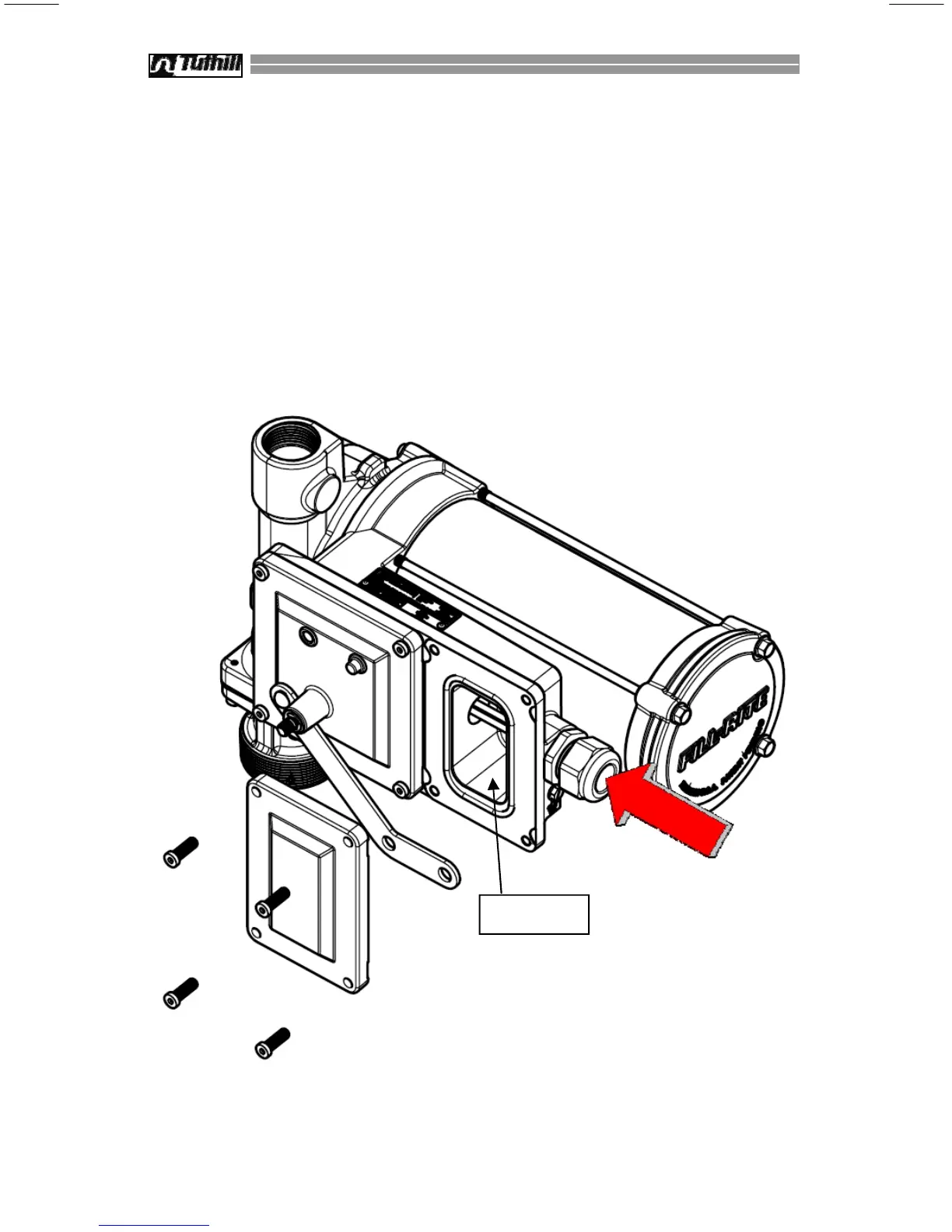

Abb. 4
K
a
b
e
l
e
i
nz
u
g
Verteilerdose
Für auf Schienen montierten Tanks
1. Die Stromkabel zur Stromquelle verlegen. Die Kabel nach Bedarf abstützen und vor scharfen
Kanten, Hitze und Gegenständen schützen, die die Kabel beschädigen könnten.
2. Ein Ende des Sicherungshalters an das rote Pumpenkabel anschließen. Eine gut leitende
elektrische Verbindung zwischen dem positiven Kontakt der Stromquelle und dem anderen
Ende des Sicherungshalters herstellen. Eine gut leitende elektrische Verbindung zwischen dem
schwarzen Pumpenkabel und dem negativen Kontakt der Stromquelle herstellen.
3. Alle Anschlüsse prüfen, um sicherzustellen, dass diese gemäß den Anweisungen und allen
elektrischen Vorschriften hergestellt wurden. Die 50-A-Sicherung in den Sicherungshalter
einsetzen. Der Einbau ist nun abgeschlossen.
