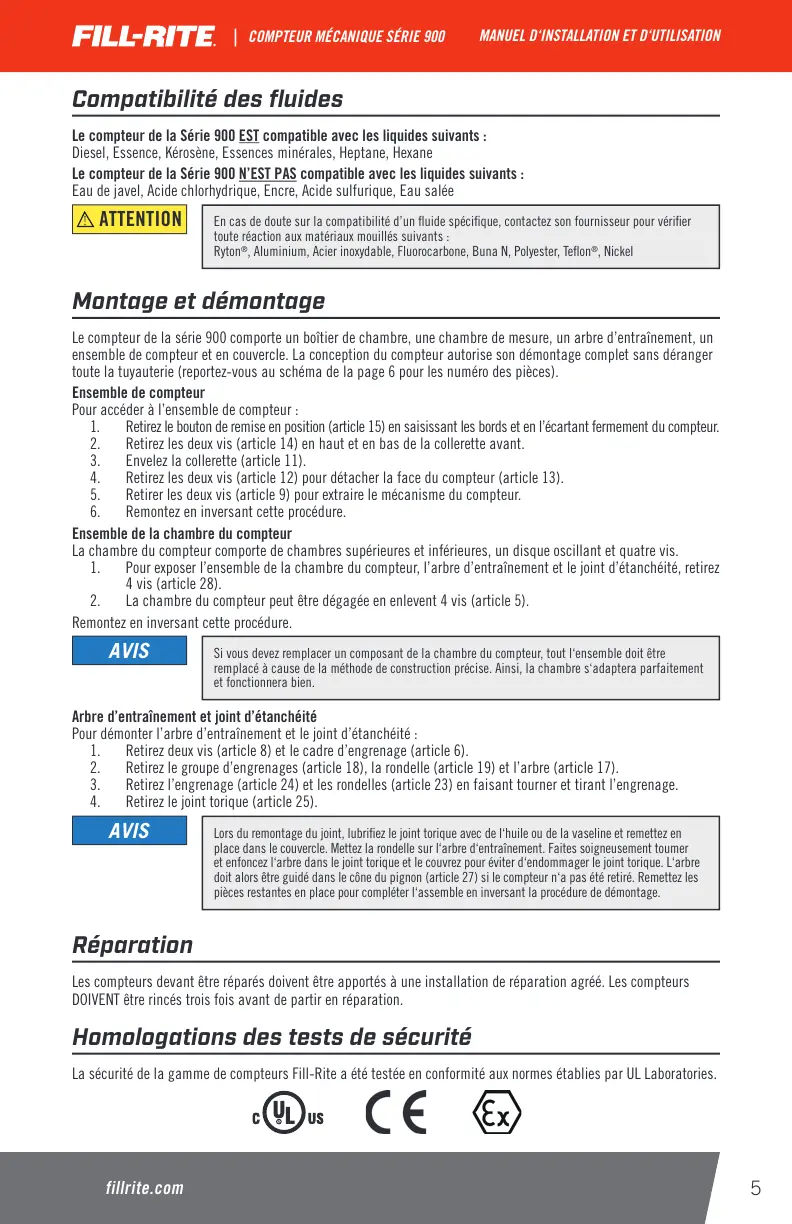

MANUEL D‘INSTALLATION ET D‘UTILISATION
| COMPTEUR MÉCANIQUE SÉRIE 900
Compatibilité des uides
Le compteur de la Série 900 EST compatible avec les liquides suivants :
Diesel, Essence, Kérosène, Essences minérales, Heptane, Hexane
Le compteur de la Série 900 N’EST PAS compatible avec les liquides suivants :
Eau de javel, Acide chlorhydrique, Encre, Acide sulfurique, Eau salée
En cas de doute sur la compatibilité d’un uide spécique, contactez son fournisseur pour vérier
toute réaction aux matériaux mouillés suivants :
Ryton
®
, Aluminium, Acier inoxydable, Fluorocarbone, Buna N, Polyester, Teon
®
, Nickel
ATTENTION
Montage et démontage
Le compteur de la série 900 comporte un boîtier de chambre, une chambre de mesure, un arbre d’entraînement, un
ensemble de compteur et en couvercle. La conception du compteur autorise son démontage complet sans déranger
toute la tuyauterie (reportez-vous au schéma de la page 6 pour les numéro des pièces).
Ensemble de compteur
Pour accéder à l’ensemble de compteur :
1. Retirez le bouton de remise en position (article 15) en saisissant les bords et en l’écartant fermement du compteur.
2. Retirez les deux vis (article 14) en haut et en bas de la collerette avant.
3. Envelez la collerette (article 11).
4. Retirez les deux vis (article 12) pour détacher la face du compteur (article 13).
5. Retirer les deux vis (article 9) pour extraire le mécanisme du compteur.
6. Remontez en inversant cette procédure.
Ensemble de la chambre du compteur
La chambre du compteur comporte de chambres supérieures et inférieures, un disque oscillant et quatre vis.
1. Pour exposer l’ensemble de la chambre du compteur, l’arbre d’entraînement et le joint d’étanchéité, retirez
4 vis (article 28).
2. La chambre du compteur peut être dégagée en enlevent 4 vis (article 5).
Remontez en inversant cette procédure.
Arbre d’entraînement et joint d’étanchéité
Pour démonter l’arbre d’entraînement et le joint d’étanchéité :
1. Retirez deux vis (article 8) et le cadre d’engrenage (article 6).
2. Retirez le groupe d’engrenages (article 18), la rondelle (article 19) et l’arbre (article 17).
3. Retirez l’engrenage (article 24) et les rondelles (article 23) en faisant tourner et tirant l’engrenage.
4. Retirez le joint torique (article 25).
Si vous devez remplacer un composant de la chambre du compteur, tout l‘ensemble doit être
remplacé à cause de la méthode de construction précise. Ainsi, la chambre s‘adaptera parfaitement
et fonctionnera bien.
AVIS
Réparation
Les compteurs devant être réparés doivent être apportés à une installation de réparation agréé. Les compteurs
DOIVENT être rincés trois fois avant de partir en réparation.
Homologations des tests de sécurité
La sécurité de la gamme de compteurs Fill-Rite a été testée en conformité aux normes établies par UL Laboratories.
Lors du remontage du joint, lubriez le joint torique avec de l‘huile ou de la vaseline et remettez en
place dans le couvercle. Mettez la rondelle sur l‘arbre d‘entraînement. Faites soigneusement toumer
et enfoncez l‘arbre dans le joint torique et le couvrez pour éviter d‘endommager le joint torique. L‘arbre
doit alors être guidé dans le cône du pignon (article 27) si le compteur n‘a pas été retiré. Remettez les
pièces restantes en place pour compléter l‘assemble en inversant la procédure de démontage.
