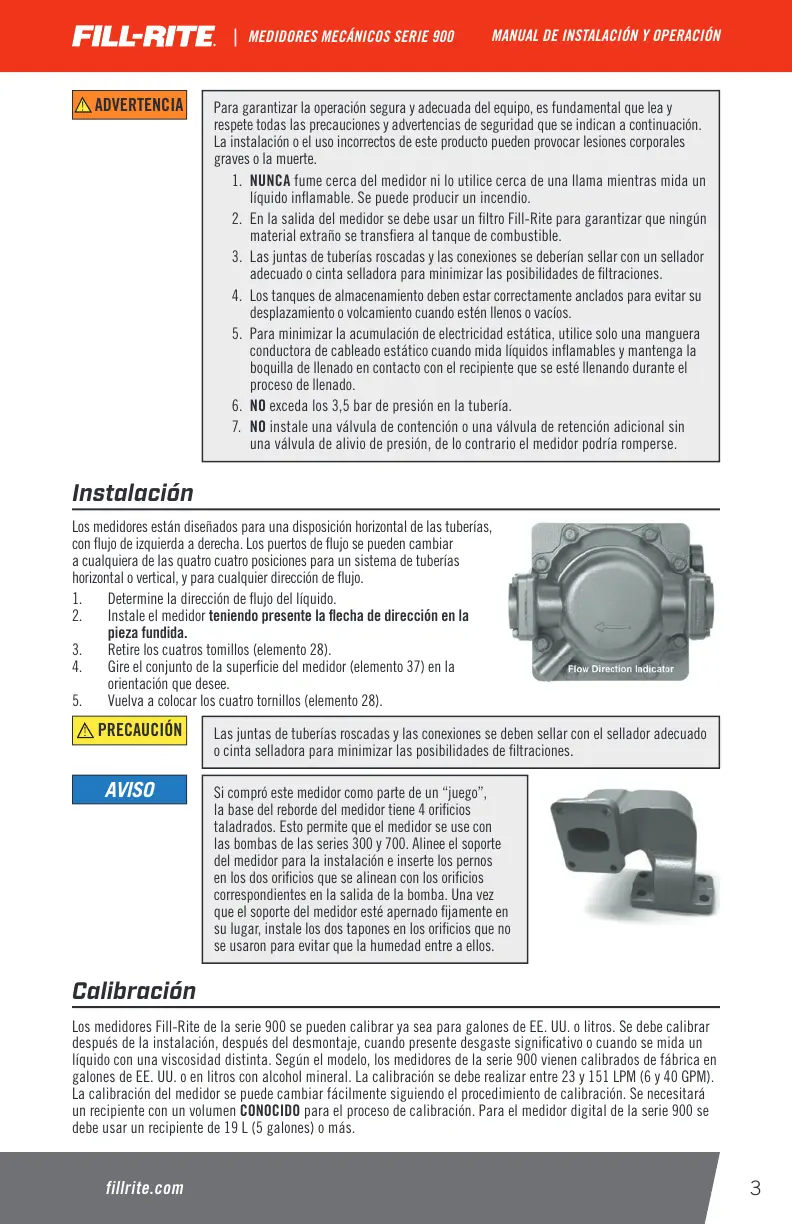

fillrite.com
3
MANUAL DE INSTALACIÓN Y OPERACIÓN
| MEDIDORES MECÁNICOS SERIE 900
Para garantizar la operación segura y adecuada del equipo, es fundamental que lea y
respete todas las precauciones y advertencias de seguridad que se indican a continuación.
La instalación o el uso incorrectos de este producto pueden provocar lesiones corporales
graves o la muerte.
1. NUNCA fume cerca del medidor ni lo utilice cerca de una llama mientras mida un
líquido inamable. Se puede producir un incendio.
2. En la salida del medidor se debe usar un ltro Fill-Rite para garantizar que ningún
material extraño se transera al tanque de combustible.
3. Las juntas de tuberías roscadas y las conexiones se deberían sellar con un sellador
adecuado o cinta selladora para minimizar las posibilidades de ltraciones.
4. Los tanques de almacenamiento deben estar correctamente anclados para evitar su
desplazamiento o volcamiento cuando estén llenos o vacíos.
5. Para minimizar la acumulación de electricidad estica, utilice solo una manguera
conductora de cableado estico cuando mida líquidos inamables y mantenga la
boquilla de llenado en contacto con el recipiente que se esté llenando durante el
proceso de llenado.
6. NO exceda los 3,5 bar de presión en la tubería.
7. NO instale una válvula de contención o una lvula de retención adicional sin
una lvula de alivio de presión, de lo contrario el medidor podría romperse.
ADVERTENCIA
Instalación
Los medidores están diseñados para una disposición horizontal de las tuberías,
con ujo de izquierda a derecha. Los puertos de ujo se pueden cambiar
a cualquiera de las quatro cuatro posiciones para un sistema de tuberías
horizontal o vertical, y para cualquier dirección de ujo.
1. Determine la dirección de ujo del líquido.
2. Instale el medidor teniendo presente la echa de dirección en la
pieza fundida.
3. Retire los cuatros tomillos (elemento 28).
4. Gire el conjunto de la supercie del medidor (elemento 37) en la
orientación que desee.
5. Vuelva a colocar los cuatro tornillos (elemento 28).
Las juntas de tuberías roscadas y las conexiones se deben sellar con el sellador adecuado
o cinta selladora para minimizar las posibilidades de ltraciones.
PRECAUCIÓN
Si compró este medidor como parte de un juego,
la base del reborde del medidor tiene 4 oricios
taladrados. Esto permite que el medidor se use con
las bombas de las series 300 y 700. Alinee el soporte
del medidor para la instalación e inserte los pernos
en los dos oricios que se alinean con los oricios
correspondientes en la salida de la bomba. Una vez
que el soporte del medidor esté apernado jamente en
su lugar, instale los dos tapones en los oricios que no
se usaron para evitar que la humedad entre a ellos.
AVISO
Calibracn
Los medidores Fill-Rite de la serie 900 se pueden calibrar ya sea para galones de EE. UU. o litros. Se debe calibrar
después de la instalación, después del desmontaje, cuando presente desgaste signicativo o cuando se mida un
líquido con una viscosidad distinta. Según el modelo, los medidores de la serie 900 vienen calibrados debrica en
galones de EE. UU. o en litros con alcohol mineral. La calibración se debe realizar entre 23 y 151 LPM (6 y 40 GPM).
La calibración del medidor se puede cambiarcilmente siguiendo el procedimiento de calibración. Se necesita
un recipiente con un volumen CONOCIDO para el proceso de calibración. Para el medidor digital de la serie 900 se
debe usar un recipiente de 19 L (5 galones) o s.
