MANUAL DE INSTALACIÓN Y OPERACIÓN
| MEDIDORES MECÁNICOS SERIE 900

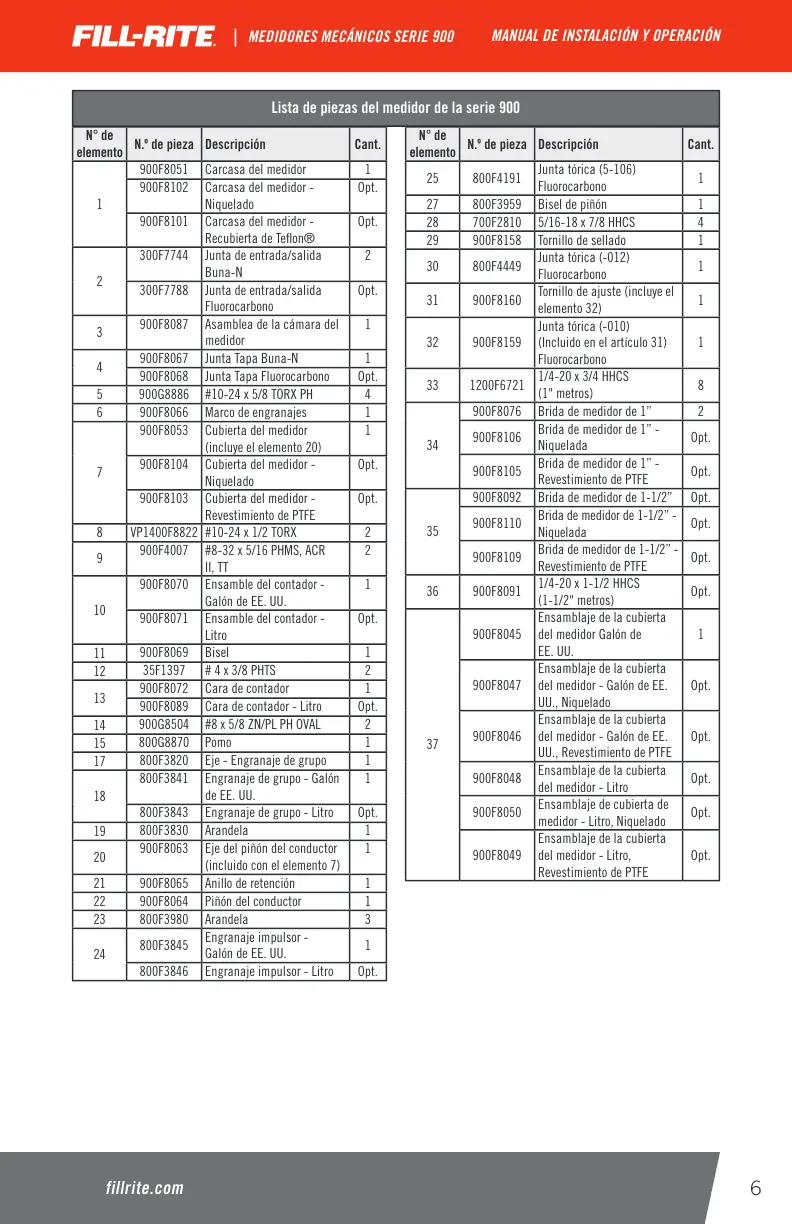

Lista de piezas del medidor de la serie 900
N° de
elemento
N.º de pieza Descripción Cant.
1
900F8051 Carcasa del medidor 1
900F8102 Carcasa del medidor -
Niquelado
Opt.
900F8101 Carcasa del medidor -
Recubierta de Teon®
Opt.
2
300F7744 Junta de entrada/salida
Buna-N
2
300F7788 Junta de entrada/salida
Fluorocarbono
Opt.
3
900F8087 Asamblea de la cámara del
medidor
1
4
900F8067 Junta Tapa Buna-N 1
900F8068 Junta Tapa Fluorocarbono Opt.
5
900G8886 #10-24 x 5/8 TORX PH 4
6
900F8066 Marco de engranajes 1
7
900F8053 Cubierta del medidor
(incluye el elemento 20)
1
900F8104 Cubierta del medidor -
Niquelado
Opt.
900F8103 Cubierta del medidor -
Revestimiento de PTFE
Opt.
8
VP1400F8822 #10-24 x 1/2 TORX 2
9
900F4007 #8-32 x 5/16 PHMS, ACR
II, TT
2
10
900F8070 Ensamble del contador -
Galón de EE. UU.
1
900F8071 Ensamble del contador -
Litro
Opt.
11
900F8069 Bisel 1
12
35F1397 # 4 x 3/8 PHTS 2
13
900F8072 Cara de contador 1
900F8089 Cara de contador - Litro Opt.
14
900G8504 #8 x 5/8 ZN/PL PH OVAL 2
15
800G8870 Pomo 1
17
800F3820 Eje - Engranaje de grupo 1
18
800F3841 Engranaje de grupo - Galón
de EE. UU.
1
800F3843 Engranaje de grupo - Litro Opt.
19
800F3830 Arandela 1
20
900F8063 Eje del piñón del conductor
(incluido con el elemento 7)
1
21
900F8065 Anillo de retención 1
22
900F8064 Piñón del conductor 1
23
800F3980 Arandela 3
24
800F3845
Engranaje impulsor -
Galón de EE. UU.
1
800F3846 Engranaje impulsor - Litro Opt.
N° de
elemento
N.º de pieza Descripción Cant.
25 800F4191
Junta tórica (5-106)
Fluorocarbono
1
27 800F3959 Bisel de piñón 1
28 700F2810 5/16-18 x 7/8 HHCS 4
29 900F8158 Tornillo de sellado 1
30 800F4449
Junta tórica (-012)
Fluorocarbono
1
31 900F8160
Tornillo de ajuste (incluye el
elemento 32)
1
32 900F8159
Junta tórica (-010)
(Incluido en el artículo 31)
Fluorocarbono
1
33 1200F6721
1/4-20 x 3/4 HHCS
(1" metros)
8
34
900F8076 Brida de medidor de 1” 2
900F8106
Brida de medidor de 1” -
Niquelada
Opt.
900F8105
Brida de medidor de 1” -
Revestimiento de PTFE
Opt.
35
900F8092 Brida de medidor de 1-1/2” Opt.
900F8110
Brida de medidor de 1-1/2” -
Niquelada
Opt.
900F8109
Brida de medidor de 1-1/2” -
Revestimiento de PTFE
Opt.
36 900F8091
1/4-20 x 1-1/2 HHCS
(1-1/2" metros)
Opt.
37
900F8045
Ensamblaje de la cubierta
del medidor Galón de
EE. UU.
1
900F8047
Ensamblaje de la cubierta
del medidor - Galón de EE.
UU., Niquelado
Opt.
900F8046
Ensamblaje de la cubierta
del medidor - Galón de EE.
UU., Revestimiento de PTFE
Opt.
900F8048
Ensamblaje de la cubierta
del medidor - Litro
Opt.
900F8050
Ensamblaje de cubierta de
medidor - Litro, Niquelado
Opt.
900F8049
Ensamblaje de la cubierta
del medidor - Litro,
Revestimiento de PTFE
Opt.
