9
TECHNICAL SPECIFICATION
24

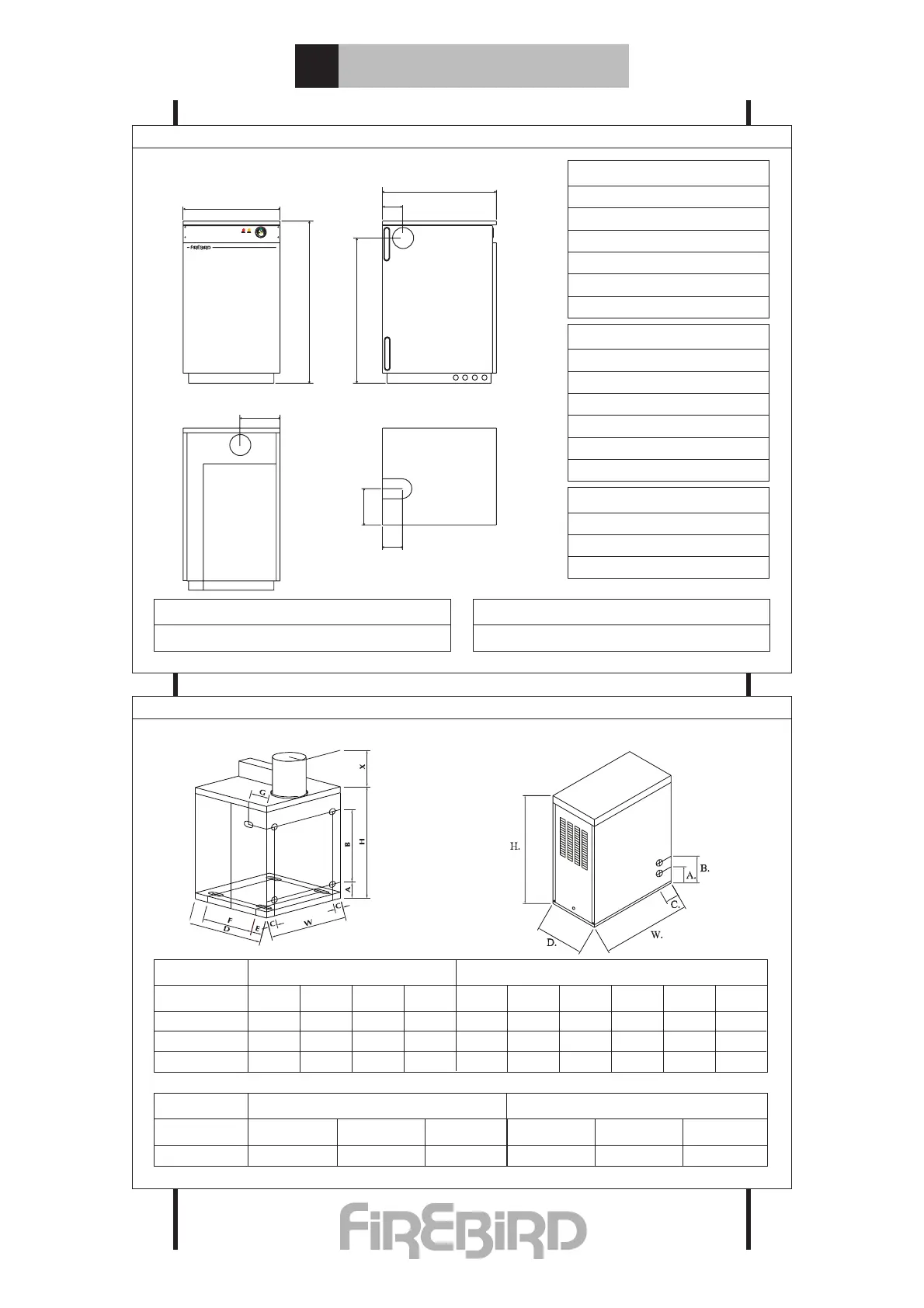

9-A: Diagrams
C.
A.
B.
D.
A.
H.
W.
C.
Rear View.
Top View.
Front View.
Side View.
System 90
System Dimensions
C.H. Flow & Return 22mm Copper
DMains Feed & Safety Valve 15mm Copper
Mains Feed & Safety Valve 15mm Copper
C.H. Flow & Return 28mm Copper
Heat Pac Dimensions
MODEL D W H X A B C E F G
70/90 625 655 945 310 170 575 80 100 420 175
90/120 625 710 945 340 170 575 80 100 420 175
120/150 690 720 1010 340 170 575 80 180 475 185
Heat Pac
Outline Dimensions Plumbing Access Point Dimensions
MODEL D W H A B C
50/70 & 70/90
410 760 925 140 230 115
Slimline
Outline Dimensions
Plumbing Access Point Dimensions
Heat Pac Slimline Heat Pac
H. 840mm
W. 505mm
D. 600mm
A. 155mm
B. 735mm
C. 190mm
50/70 - 70/90
H. 840mm
W. 545mm
D. 600mm
A. 155mm
B. 735mm
C. 220mm
90/120
50-70 10 Litres
70-90 12 Litres
90-120 14 Litres
Pressure Vessel Sizes
