Page 4
Câblage
Le Fireray One contient un logiciel qui traite les signaux
en sortie du détecteur, et déclenche un signal d’incendie
et de panne. Cet signal est transmis à l’aide de relais sans
potentiel, afin de pouvoir être mis en interface avec tous
les types de centrales d’alarme incendie conventionnelles

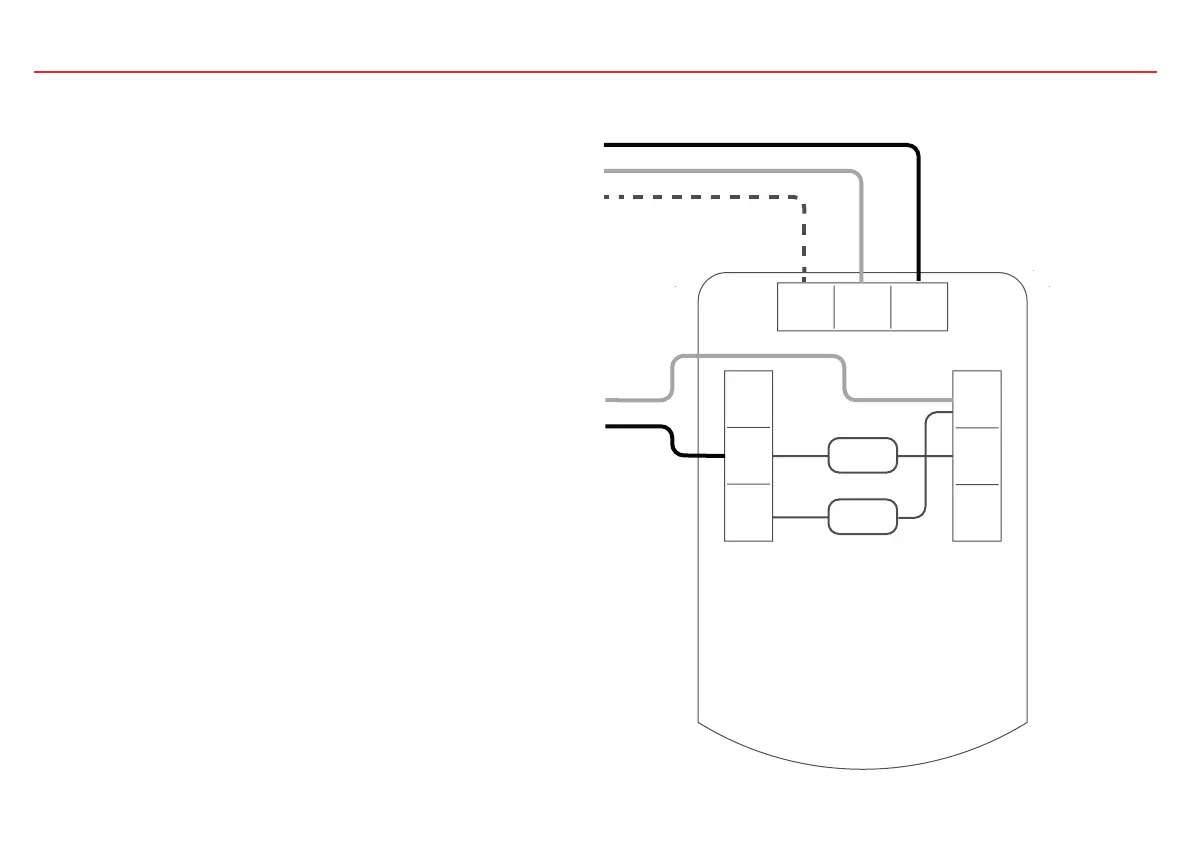

(FCP). Pour raccorder un seul détecteur à une FCP,
utiliser le schéma de câblage suivant.
Pièces non fournies :
1. Résistance Incendie (Note 1) – la valeur est indiquée
par le fabricant des FCP.
Concernant les installations aux États-Unis, il s’agit
normalement d’un court-circuit.
2. Composant de fin de ligne (« EOL ») fourni par le
fabricant des FCP.
Après installation, vérifier le fonctionnement des
branchements Incendie et Panne à la FCP – voir page
15.
Faire circuler une tension de 5 à 40 V au niveau du
contact « ExtReset » (Réarmement externe) pendant
au moins 2 secondes pour faire disparaître un signal
d’Incendie verrouillé – CF. page 14 pour découvrir les
réglages du mode Verrouillage (Latching).
ATTENTION : Lors de la surveillance du système, ne
pas enrouler le fil en boucle sous les bornes. Séparer le
fil pour s’assurer de la surveillance des branchements.
Note 1
EOL
N/O
COM
N/F
N/O
COM
N/F
Réarm.
ext.
-
+
Alim +
Alim -
Réarm. ext.
Zone -
Zone +
Dysfonctionnement
Incendie
