Fireray One User Manual

Page 5
Alim +
Alim -
Réarm. ext.
Zone - In
Zone +In
Note 1
Zone - Out
Zone + Out
Dysfonctionnement Incendie
N/O
COM
N/F
N/O
COM
N/F
-
+
Lorsque vous utilisez plus d’un détecteur dans
une seule zone d’une FCP conventionnelle,
il est important de choisir la bonne méthode
de câblage. Un mauvais câblage peut amener
un Détecteur à isoler les appareils ultérieurs
dans cette zone, s’il tombe en panne, et peut
empêcher ces appareils d’envoyer un signal
d’incendie à la FCP.

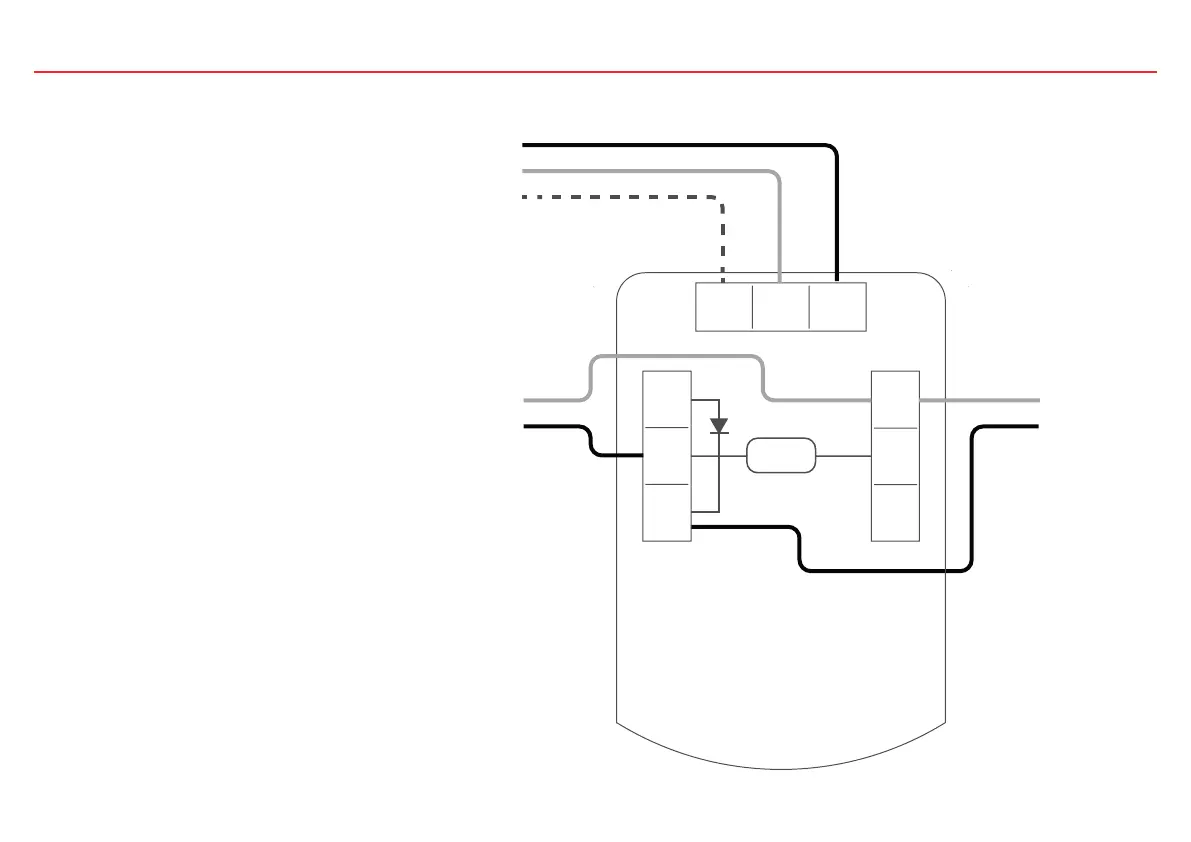

Si le FCP surveille l’élimination de détecteurs
par endroits, il est possible d’utiliser les
schémas de câblage suivants, qui utilisent
des diodes pour garantir la continuité dans la
zone, dans le cas de dysfonctionnements d’un
détecteur.
Type de diode recommandé : Schottky,
60 Volt, 1 Amp ; doivent être listée UL pour
satisfaire aux installations satisfaisant à la norme
NFPA72.
Réarm.
ext.

Fireray One Specifications

General

IP Rating	IP65
Detection Method	Infrared Beam
Detection Range	Up to 200m
Range	Up to 200m
Operating Voltage	12-24V DC
Voltage Range	12-24V DC
Power Supply	12-24V DC
Alarm Relay	1A @ 30V DC
Fault Relay	1A @ 30V DC
Output	Relay
Operating Temperature	+55°C
Temperature Range	+55°C
Housing	Polycarbonate
Type	Infrared Beam Detector
