Page 11
L’étape 2 (Alignement) déplace le faisceau
infrarouge exactement au milieu du réflecteur.

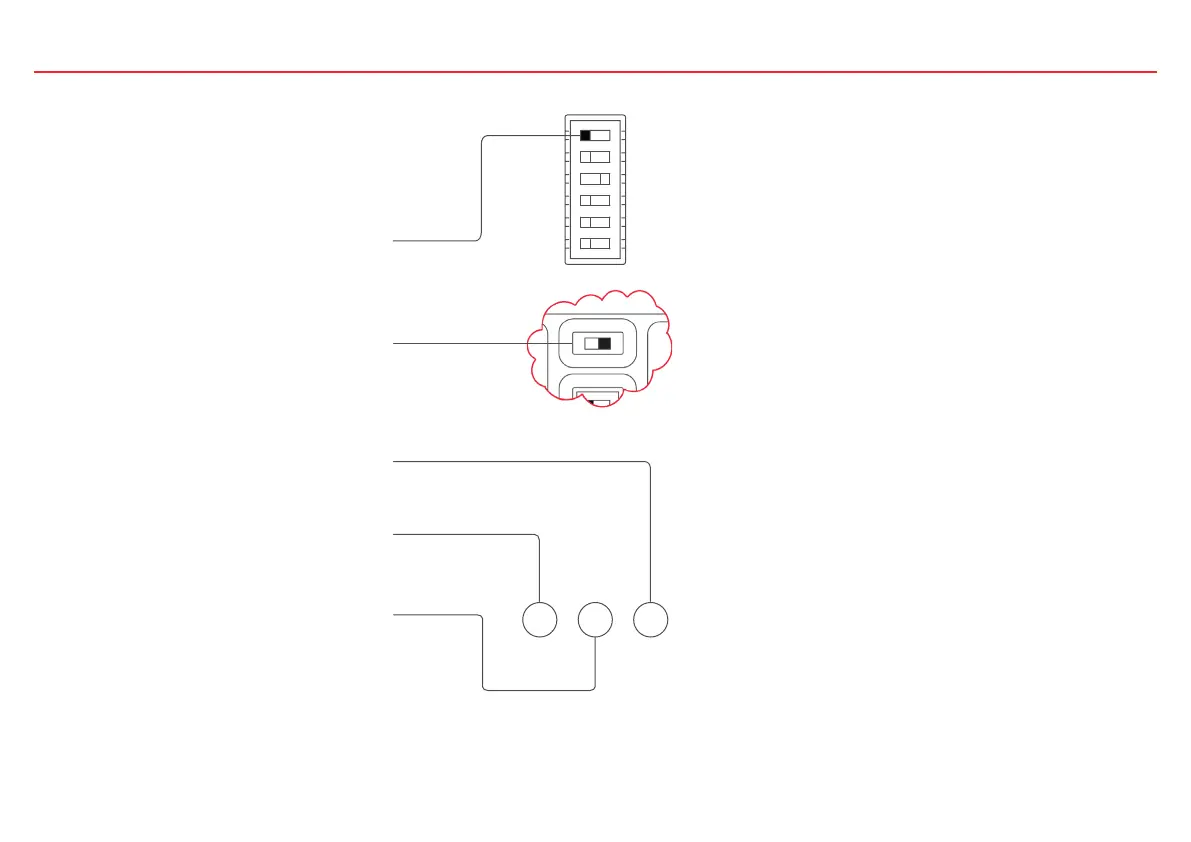

Pour choisir l’alignement automatique, s’assurer
que l’interrupteur de réglage du ciblage soit à
gauche
Pour commencer à aligner automatiquement,
mettre l’interrupteur à glissière sur la droite.
Les voyants d’alignement clignotent pour
indiquer l’avancement :
La LED verte de droite clignotera
continuellement pendant tout l’alignement
pour indiquer que l’alignement est en cours
La LED verte de gauche clignote pour
indiquer à quelle étape (1 à 4) en est la
procédure.
Si pour une raison quelconque, l’alignement
ne se fait pas, la LED orange clignotera, et
le nombre de fois qu’elle clignote indique
quelle étape de l’alignement ne s’est pas
bien passée.
Si l’alignement ne se fait pas, assurez-vous
que le nombre correct de réflecteurs soit
installé, que le jeu correct ait été laissé, et qu’il
n’y ait pas de surfaces réfléchissantes autour
du réflecteur ou à proximité du faisceau, et
essayez à nouveau d’aligner.
Si l’alignement ne peut se faire plusieurs fois de
suite, il est possible d’aligner manuellement.
Une fois l’alignement terminé, le voyant vert
de droite clignote pendant 10 secondes.
Les relais Fire (incendie) et Fault (panne,
problème) passeront en mode normal, et
le détecteur fera clignoter son indicateur
de mode de service en vert toutes les
10 secondes.
Vous êtes maintenant prêt à sélectionner les
seuils d’alarme et le mode de verrouillage
(Latching), et à tester le détecteur pour vous
assurer qu’il fonctionne correctement et qu’il
soit branché à la centrale d’alarme incendie.
