Page 12
Alignement
Le ciblage Prism ne doit être utilisé que lorsque
le laser ne peut pas être vu, par exemple
lorsque l’éclairage ambiant est très lumineux, ou
sur de très longues distances.

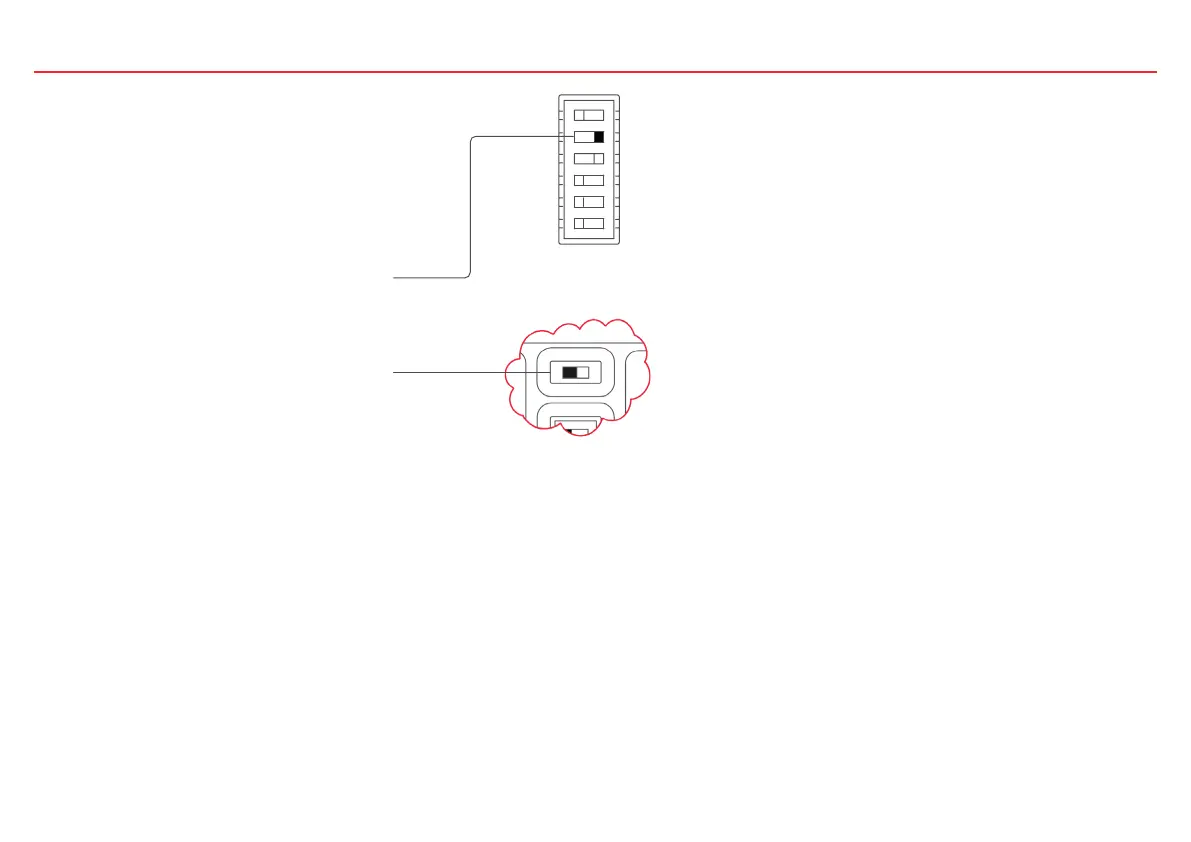

S’assurer que l’interrupteur de réglage du
ciblage soit sur la droite.
Mettre l’interrupteur à glissière sur la gauche.
Les DEL verte et orange clignotent toutes
les deux pendant quelques secondes, pour
indiquer que le détecteur a commencé le
ciblage Prism.
Si la LED verte reste allumée, le détecteur
reçoit suffisamment de lumière en provenance
du réflecteur. Couvrir le réflecteur – si la
LED verte s’éteint, alors la lumière reçue par
le détecteur provient du réflecteur, et vous
pouvez maintenant passer à l’étape Alignement.
Si la LED verte reste allumée lorsque le
réflecteur est couvert, alors la lumière reçue
par le détecteur est réfléchie par un autre objet,
dans ou autour du faisceau. Veiller à ce qu’il n’y
ait pas d’objets réfléchissants à moins de 0,5 m
du milieu du faisceau, et essayer de nouveau le
ciblage Prism.
Ciblage Prism
La LED orange clignote toutes les deux secondes
si le détecteur ne reçoit pas suffisamment de
lumière en provenance du réflecteur. Le nombre
de clignotements indique l’intensité du signal
reçu. À l’aide des boutons de direction, déplacer
le détecteur dans un axe, jusqu’à ce que les
clignotements orange augmentent. Si le nombre
de clignotements reste le même, continuer dans
le même sens. Si le nombre diminue, inverser le
sens. Une fois que le nombre de clignotements
commence à augmenter, continuer jusqu’à ce que :
• La LED verte s’allume, et, à ce moment-là,
couvrir le réflecteur comme décrit ci-dessus
• Les clignotements oranges commencent à
diminuer à nouveau, et, à ce moment-là,
inverser le sens pendant 2 étapes et suivre la
même procédure dans l’autre axe
Si le ciblage Prism a été effectué sur les deux axes,
et que la LED verte n’est toujours pas allumée,
s’assurer que le nombre correct de réflecteurs
ait été utilisé, que la distance n’ait pas dépassé le
maximum (120 m / 394 ft) et que le réflecteur et
le détecteur soient parallèles l’un à l’autre.
