Pagina 4
Cablaggio
Fireray One contiene il software di elaborazione
dell’uscita del rilevatore e genera uno stato incendio
e guasto, emesso utilizzando un relè a zero volt
interfacciabile con qualsiasi tipo di pannello di
controllo incendio (FCP, Fire Control Panel). Per

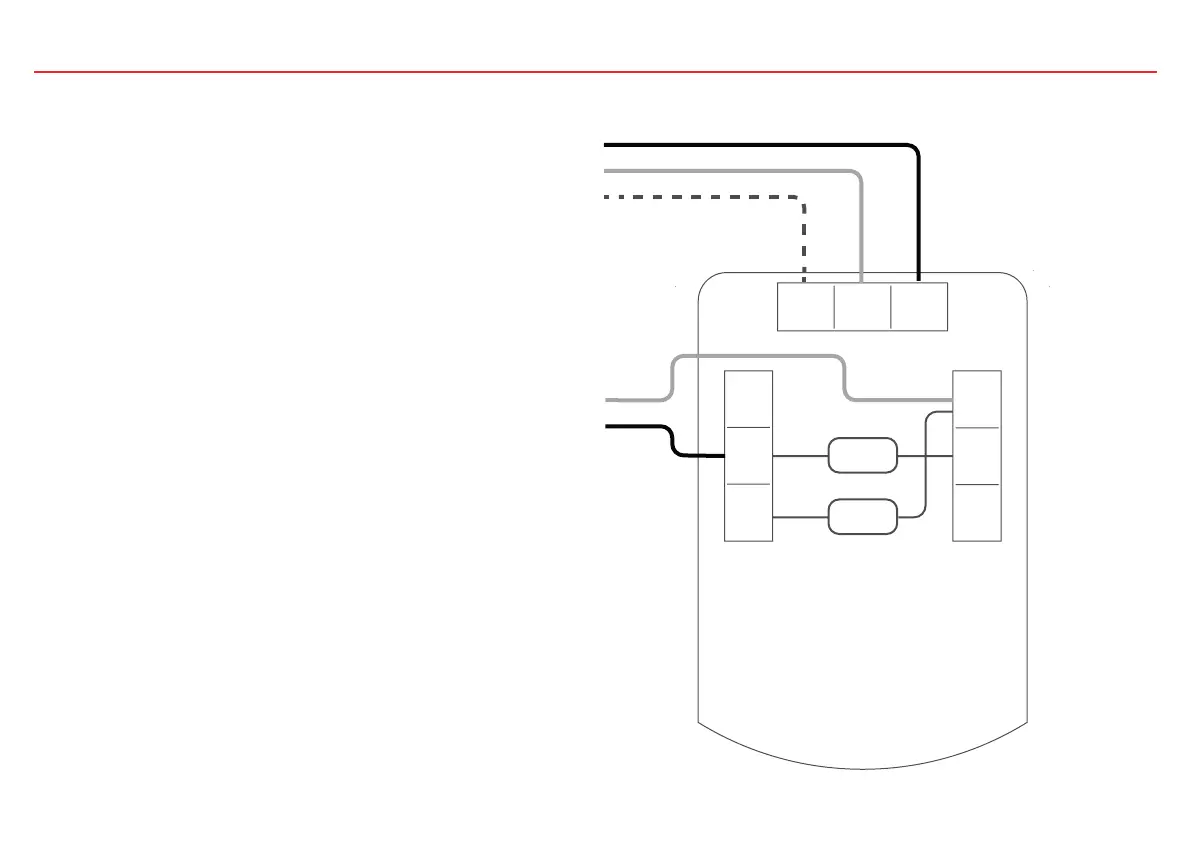

collegare un singolo rilevatore a un FCP, utilizzare
il seguente diagramma di cablaggio.
Componenti non forniti:
1. Resistenza incendio (Nota 1) – il valore è specificato
dal produttore dell’FCP.
In caso di installazioni negli Stati Uniti si tratta
generalmente di un corto circuito.
2. Componente terminale (“EOL”) – in dotazione del
produttore dell’FCP
Dopo l’installazione, controllare il funzionamento dei
collegamenti di incendio e guasto all’FCP – vedere
pagina 15.
Applicare una tensione da 5V a 40V al contatto “Ext
Reset” (Reset esterno) per almeno 2 secondi per
eliminare un incendio memorizzato – vedere pagina 14
per l’impostazione della modalità di salvataggio.
ATTENZIONE: per il monitoraggio dei sistemi, non
utilizzare cavi arrotolati sotto i terminali. Limitare la
lunghezza dei cavi per consentire il monitoraggio dei
collegamenti.
Nota 1
EOL
N/A
COM
N/C
N/A
COM
N/C
Ext
Reset
-
+
Alimentazione +
Alimentazione -
Ext Reset
Zona -
Zona +
Guasto
Incendio
