Fireray One User Manual

Pagina 5
Alimentazione +
Alimentazione -
Ext Reset
Zone - In
Zone +In
Nota 1
Zone - Out
Zone + Out
Guasto Incendio
N/A
COM
N/C
N/A
COM
N/C
-
+
Quando si usa più di un rilevatore su
un’unica zona di un FCP convenzionale,
è importante selezionare il metodo di
cablaggio corretto. A causa del cablaggio
un rilevatore può isolare i dispositivi
successivi in quella zona in caso di
ingresso in condizione di guasto e quindi
impedire a tali dispositivi di segnalare una
condizione di incendio di ritorno all’FCP.

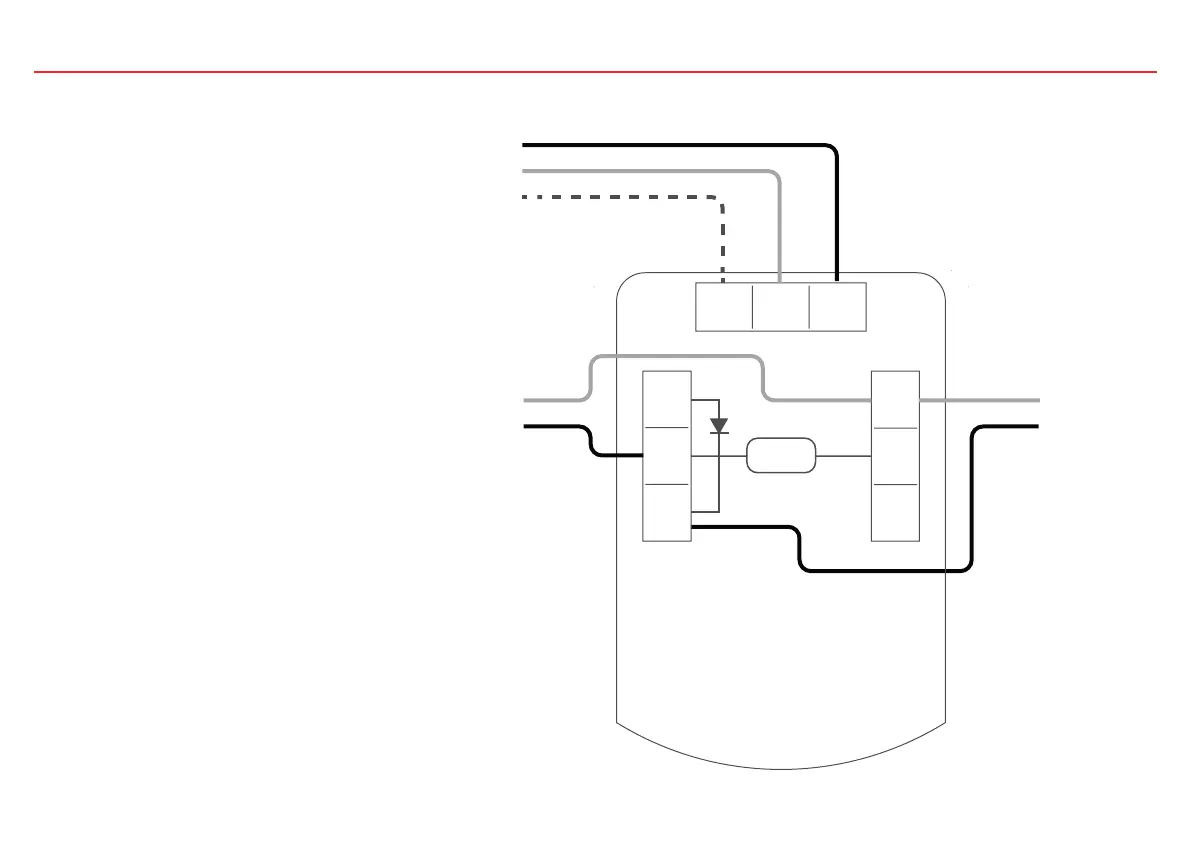

Se l’FCP rileva la scomparsa di un
rilevatore di punti è possibile utilizzare il
seguente schema elettrico che prevede
l’impiego di un diodo per garantire una
continuità tra le zone nel caso in cui un
qualsiasi rilevatore entri in uno stato di
guasto.
Tipo di diodo raccomandato: Schottky, 60
Volt, 1 Amp, deve comparire negli elenchi
UL per installazioni conformi a NFPA72
Ext
Reset

Fireray One Specifications

General

IP Rating	IP65
Detection Method	Infrared Beam
Detection Range	Up to 200m
Range	Up to 200m
Operating Voltage	12-24V DC
Voltage Range	12-24V DC
Power Supply	12-24V DC
Alarm Relay	1A @ 30V DC
Fault Relay	1A @ 30V DC
Output	Relay
Operating Temperature	+55°C
Temperature Range	+55°C
Housing	Polycarbonate
Type	Infrared Beam Detector
